Bosch HGV745220 weiß Gas-Kombistandherd Gas-Kochfeld 60 cm - Инструкция (Страница 45)

45

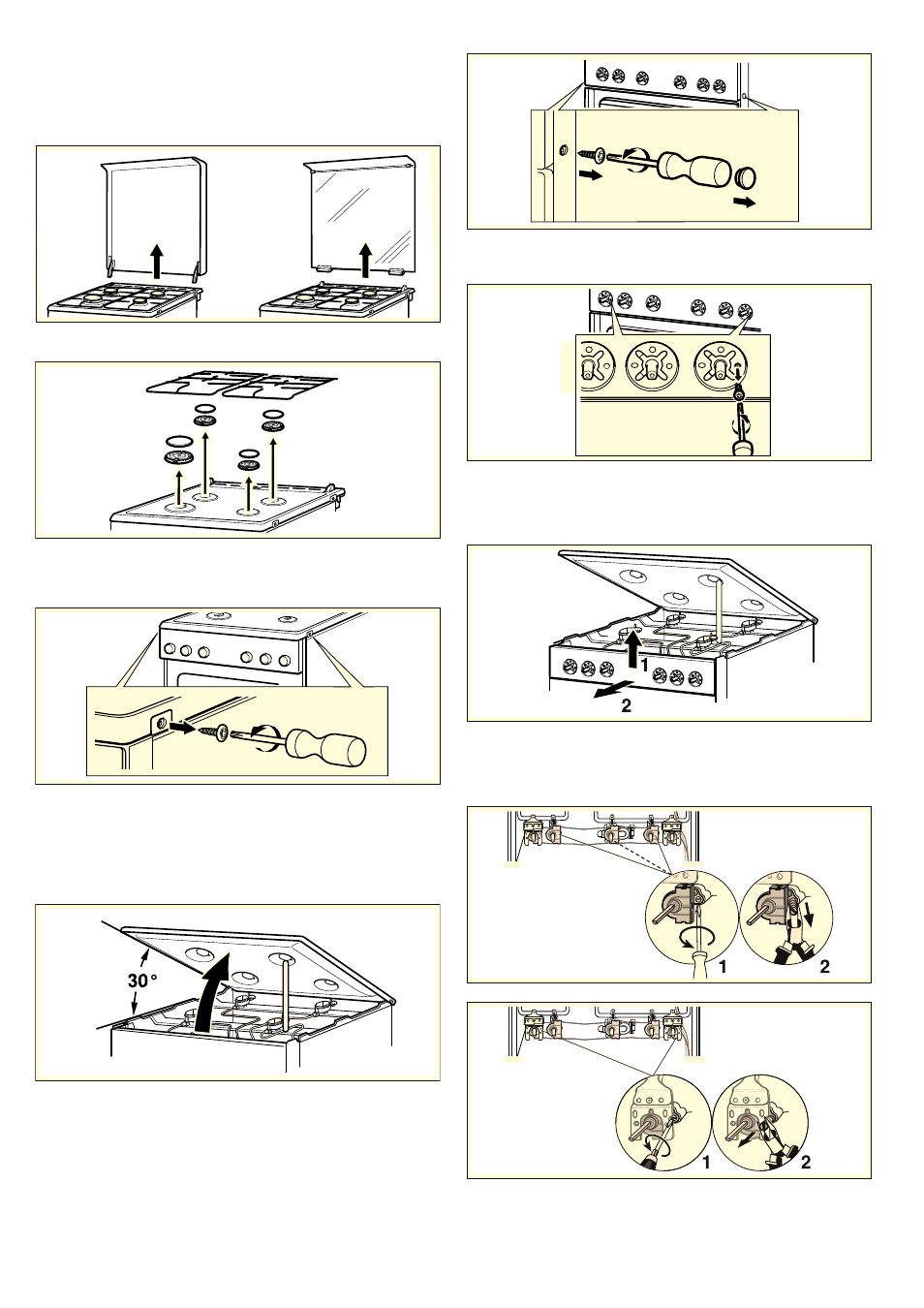

Зняття панелі управління
1. За необхідності зніміть верхню захисну панель приладу. Для
цього візьміться за боки захисної панелі обома руками та
потягніть її догори. Верхня захисна панель від'єднається.
Контролюйте, щоб не загубити петлі.
2. Зніміть решітку для посуду та деталі конфорок.
3. Зніміть обидва гвинти (T20) праворуч та ліворуч від панелі
варильної поверхні. Не знімайте пластмасові деталі, які
знаходяться під нею.
4. Для моделей з конфоркою Wok (опціонально): Зніміть 4
шурупи Torx (M4) з конфорки Wok.
5. Обхопіть панель варильної поверхні спереду та підніміть її
максимум на 30°. Обіпріть панель варильної поверхні на
спеціальний пристрій, що встановлюється на кріпильну
панель передньої конфорки.
6. Зніміть захисні ковпачки з профілів праворуч і ліворуч (але не
подряпайте поверхні). Відгвинтіть гвинти (T20), що під ними
розташовуються.
7. Зніміть перемикачі (T15) та відгвинтіть обидва гвинти (M4) на
панелі управління.
8. Обхопіть передню панель обома руками та обережно
підніміть її. Зніміть її з тримачів. Після цього обережно
відкиньте панель уперед. При цьому звертайте увагу на те,
щоб не пошкодився кабель, а підключення не від'єдналися.
Заміна регулювальних гвинтів конфорок
1. Відгвинтіть регулювальні гвинти за допомогою плоскої
викрутки (№ 2). Вийміть їх.
