5

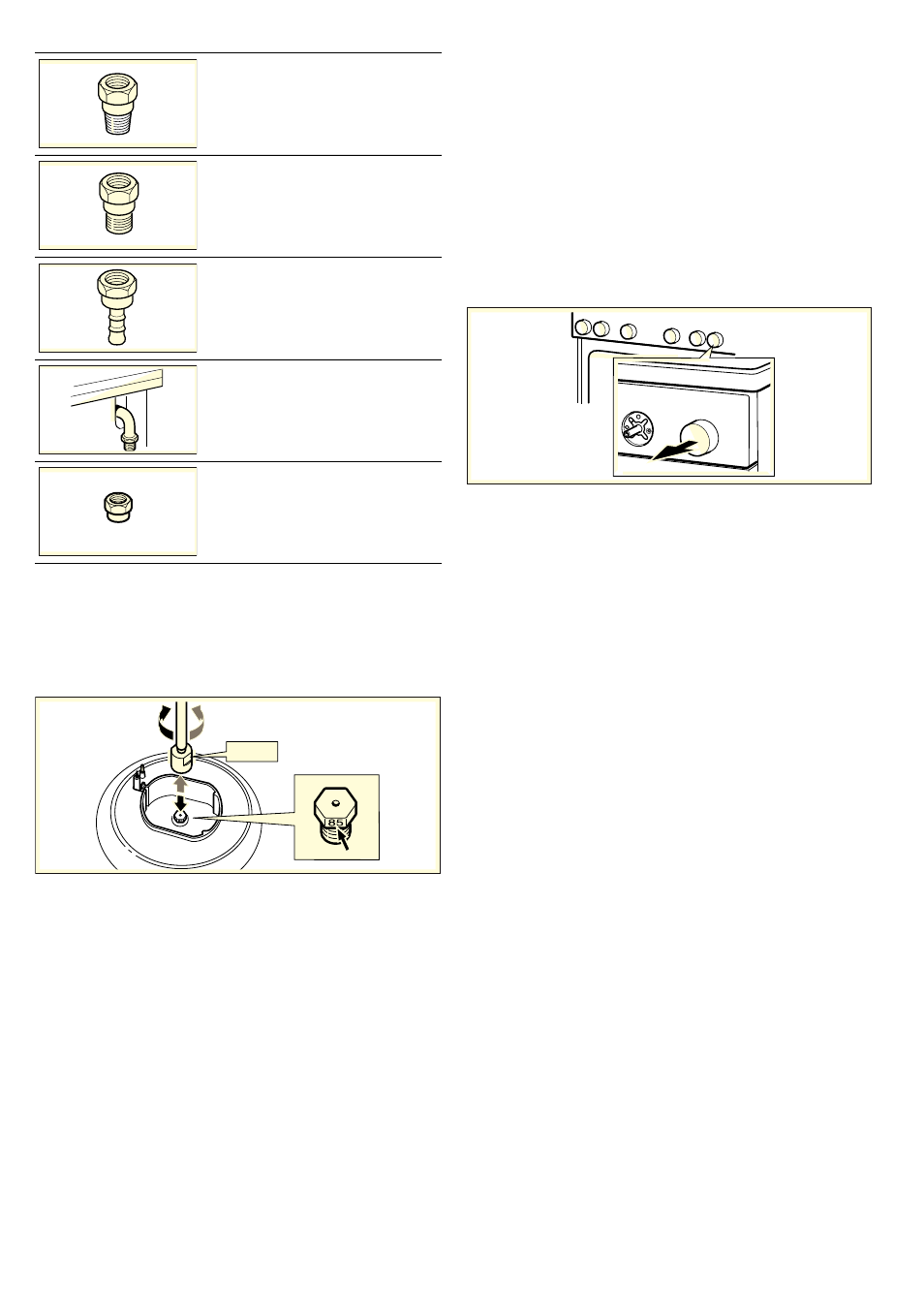

Brennerdüsen austauschen

1.

Alle Schalter an Bedienblende ausschalten.

2.

Die Gaszufuhr schließen.

3.

Die Topfträger und Brennerteile entfernen.

4.

Die Brennerdüsen entfernen (Inbussschlüssel 7).

5.

Zur Ermittlung der Brennerdüsen siehe Tabelle in Abschnitt

Technische Eigenschaften - Gas".

Die neuen Düsen in die entsprechenden Brenner einsetzen.

Nachdem die Düsen ausgetauscht wurden, eine Dichtheitsprü-

fung durchführen. Siehe dazu Abschnitt “Dichtheitsprüfung".

Bypassschrauben des Brenners einstellen

oder austauschen und kleine Flamme

einstellen

Die Bypassschrauben regeln die Mindestflammenhöhe der

Brenner.
Vorbereitung
Die Gaszufuhr schließen.

:

Stromschlaggefahr!

Die Stromzufuhr zum Gerät unterbrechen.

1.

Die Schalter am Bedienfeld ausschalten.

2.

Entfernen Sie die Schaltergriffe einzeln, indem Sie sie dicht

an der Bedienblende festhalten und gerade herausziehen.

Umstellung von Erdgas auf Flüssiggas

Falls das Gerät bei der Auslieferung (Werkeinstellung) auf Erd-

gas (NG: G20, G25) eingestellt wurde und nun erstmals auf

Flüssiggas (LPG: G30, G31) umgestellt wird:
Für Modelle mit Zündsicherung:
Um die Bypass-Düsen zu erreichen, muss die Bedienblende

ausgebaut werden. Siehe Kapitel „Bedienblende ausbauen“.
Die Bypass-Düsen müssen bis zum Anschlag festgezogen wer-

den.
Anschließend müssen Sie die Arbeitsschritte im Kapitel

Bedienblende einbauen“ ausführen.
Für Modelle mit Gas-Backofen (Option):
Um die Bypass-Düse unterhalb des Brennerhahns zu erreichen,

müssen Sie die Bedienblende abbauen. Siehe Kapitel „Bedien-

blende ausbauen“.
Die Bypass-Düse des Backofenbrenners muss bis zum

Anschlag festgezogen werden.
Anschließend müssen Sie die Arbeitsschritte im Kapitel

Bedienblende einbauen“ ausführen.

Umstellung von Flüssiggas auf Erdgas

Wenn das Gerät von Flüssiggas (LPG: G30, G31) auf Erdgas

(NG: G20, G25) umgestellt werden soll oder diese Umstellung

bereits durchgeführt wurde und jetzt rückgängig gemacht wer-

den soll:
müssen alle Bypassschrauben des Gerätes ausgetauscht wer-

den. Lesen Sie dazu im Abschnitt “Bedienblende entfernen"

nach.
Anschließend müssen die Anweisungen im Abschnitt “Bypass-

schrauben austauschen" durchgeführt werden.
Dann die Anweisungen im Abschnitt “Bedienblende befestigen"

befolgen.

(*) Anschlussstück für Erdgas
(NG: G20, G25)
TS 61-210 EN 10226 R

^

EN 10226 R

^

(*) Anschlussstück für Erdgas
(NG: G20, G25)
TS EN ISO 228 G

^

EN ISO 228 G

^

(*) Anschlussstück für Flüssiggas

(LPG: G30, G31)
nicht für Deutschland und Östereich

Gasanschlussstück

Blindverschluss (Absperrstück)
