Подсоединение
02
14
Ru
1

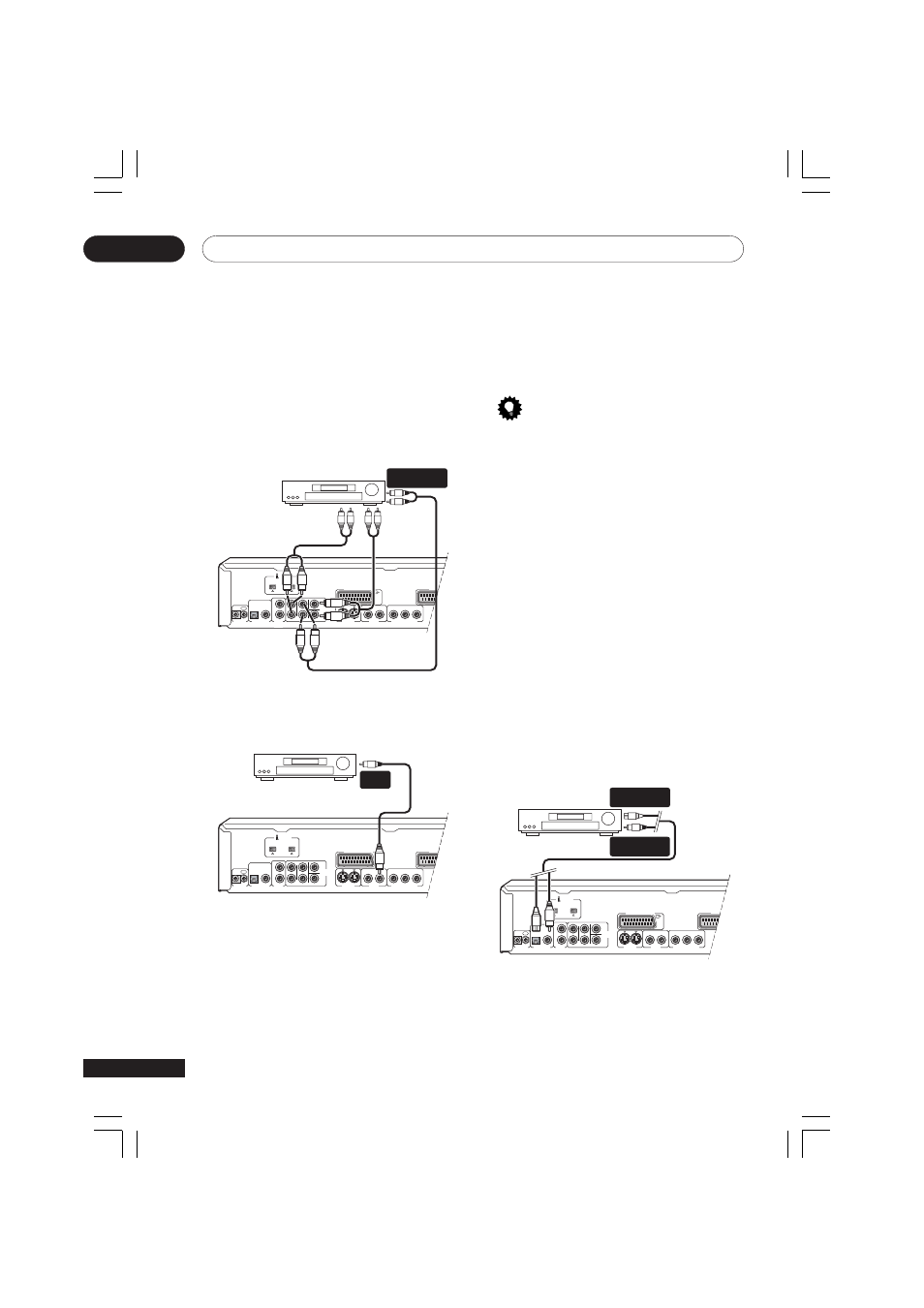

Соедините AUDIO OUT (5.1 ch) выходы на этом
проигрывателе с мультиканальными аудио
входами на вашем AV приемнике.
Удобно использовать три стерео аудио кабели;
один для
FRONT, другой для SURROUND а третий
для
CENTER и SUBWOOFER каналов.
DIGITAL AUDIO
OUT
AUDIO
OUT
(2ch)
CONTROL
OPTICAL COAXIAL
IN
OUT
L
R
L
R
AUDIO OUT
(5.1ch)
CENTER
SUB
WOOFER
SURROUND
FRONT
S-VIDEO
OUT
VIDEO
OUT
COMPONENT VIDEO OUT
P
B
P
R
Y
2
1
2
1
(AUDIO)
S400
AV CONNECTOR 1 (RGB)-TV
AV CONNECTOR 2
AV приемник
Мультиканальные
аудио входы
2
Соедините VIDEO OUT на этом приемнике с
видео входом вашего AV приемника.
DIGITAL AUDIO
OUT
AUDIO
OUT
(2ch)
CONTROL
OPTICAL COAXIAL
IN
OUT
L
R
L
R
AUDIO OUT
(5.1ch)
CENTER
SUB
WOOFER
SURROUND
FRONT
S-VIDEO
OUT
VIDEO
OUT
COMPONENT VIDEO OUT
P
B
P
R
Y
2
1
2
1
(AUDIO)
S400
AV CONNECTOR 1 (RGB)-TV
AV CONNECTOR 2
AV приемник
Видео
вход
• По желанию вы можете использовать S-Видео
или компонентное видео соединения, если
они доступны.
3
Подсоедините видео выход AV приемника к
видео входу на вашем телевизоре.
Подсказка
• Как правило вам нужно подсоединять одни и
те же видео кабели к вашему DVD
проигрывателю и к AV приемнику, а также к
AV приемнику и к телевизору.
Соединение с помощью
дигитального выхода
Соедините оптическое или оптическое дигитальное
гнездо если хотите использовать наружный
декодер или декодер вашего AV приемника.
Для воспроизведения SACD и мультиканальных
DVD аудио дисков вы должны соединить 5.1
канальный аналог выходы (см. Соединение с
помощью мультиканальных аналог выходов
сверху).
Если ваш AV приемник не снабжен 5.1 канальным
аналог входом, сделайте стерео аналог связь.
1
Подсоедините одно из DIGITAL OUT гнезд на
этом проигрывателе к дигитальному выходу на
вашем AV приемнике.
DIGITAL AUDIO
OUT
AUDIO
OUT
(2ch)
CONTROL
OPTICAL COAXIAL
IN
OUT
L
R
L
R
AUDIO OUT
(5.1ch)
CENTER
SUB
WOOFER
SURROUND
FRONT
S-VIDEO
OUT
VIDEO
OUT
COMPONENT VIDEO OUT
P
B
P
R
Y
2
1
2
1
(AUDIO)
S400
AV CONNECTOR 1 (RGB)-TV
AV CONNECTOR 2
AV приемник
Оптический
дигитальный вход
Коаксиальный
дигитальный вход
