Примечание
• SCART кабели доступны в нескольких
конфигурациях. Убедитесь, что тот, который
вы достали работает с этим проигрывателем и
вашим телевизором/экраном. Вы найдете
расположение штырей на
стр. 85.
Соединение с помощью
компонентного видео выхода
Вы можете использовать компонентный видео
выход вместо стандартного гнезда видео выхода,
чтобы соединить этот проигрыватель с вашим
телевизром (или другим копонентом).

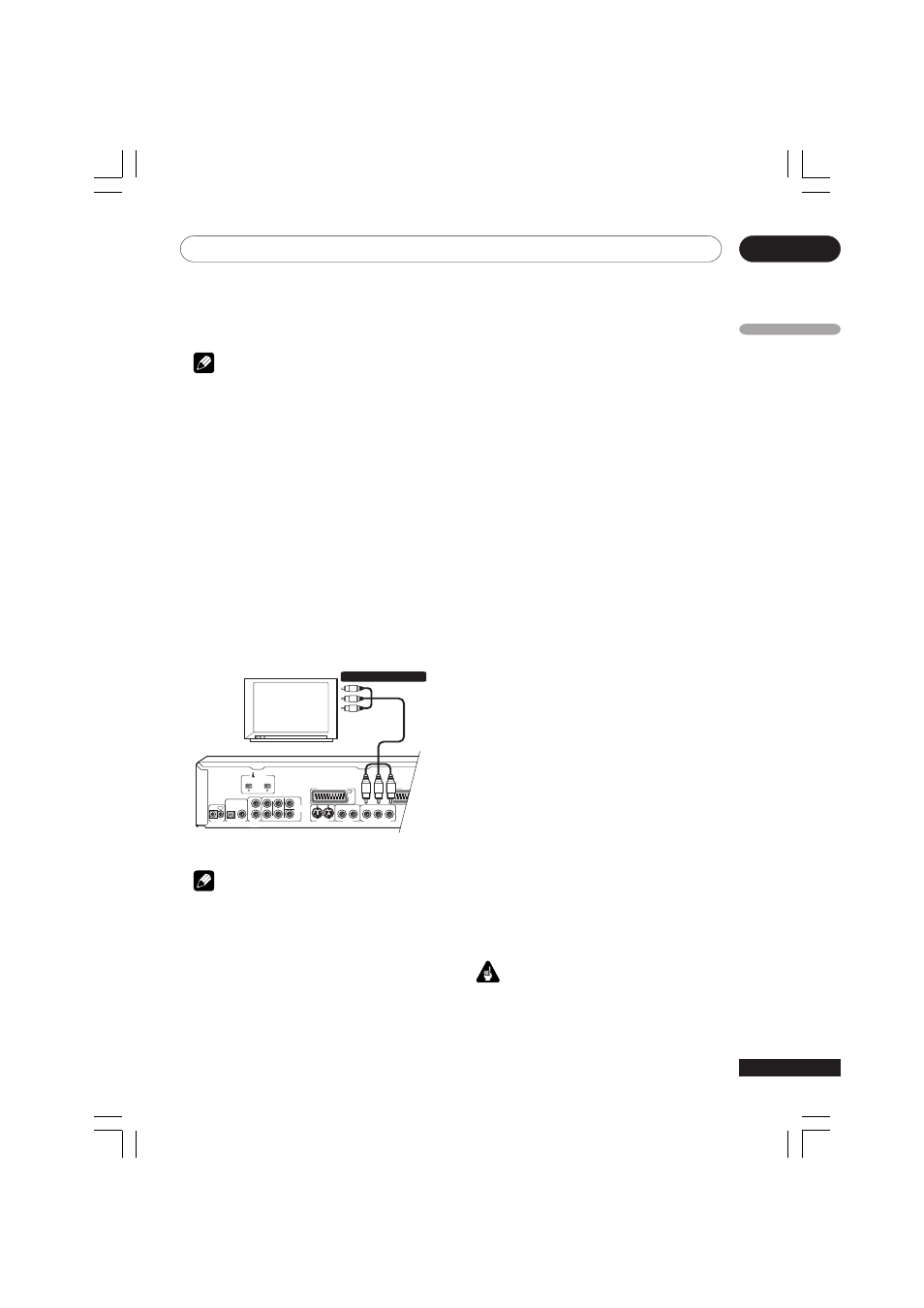

1
Используйте компонентный видео кабель (не
приложен), чтобы соединить COMPONENT VIDEO
OUT гнезда с компонентным видео входом на
вашем телевизоре ,мониторе или AV приемнике.
DIGITAL AUDIO
OUT
AUDIO
OUT
(2ch)
CONTROL
OPTICAL COAXIAL
IN
OUT
L
R
L
R
AUDIO OUT
(5.1ch)
CENTER
SUB
WOOFER
SURROUND
FRONT
S-VIDEO
OUT
VIDEO
OUT
COMPONENT VIDEO OUT
P
B
P
R
Y
2
1
2
1
(AUDIO)
S400
AV CONNECTOR 1 (RGB)-TV
AV CONNECTOR 2
Телевизор
Вход компонентного видео
Примечание
• Когда AV соединитель настроен на вывод RGB
видео, комонентный видео выход
выключается. Если вы хотите использовать
компонентный видео выход, устновите AV
соединитель на Видео или S-Видео.
Соединения для
мультиканального звукового
окружения
Для увлечения с мультиканальным окружаемым
звуком с DVD видео, DVD aудио, SACD дисков, мы
советуем соединить этот проигрыватель к AV
приемнику используя 5.1 канальный
аналогическицй выход или соединитель i.LINK.
Этот приемник снабжен оптикальными и
коаксиальными дигитальными выходами, так вы
можете использовать наружный декодер или
декодер вашего приемника. Это соединение не
должно быть вместо 5.1 канального аналог выхода,
потому что DVD aудио и SACD аудио не переходят
через эти гнезда.
С помощью соединенителя i.LINK вы можете
подключить этот проигрыватель к AV приемнику,
если он снабжен функцией i.LINK. SACD
дигитальное аудио в контрасте с оптическим и
коаксиальным дигитальным выходом, выходит
через i.LINK соединение.
Вы наверно хотите соединить видео выход с вашем
AV приемником. Вы можете использовать любой
видео выход доступный на этом проигрывателе
(рисунок показывает стандартное (композитивное)
соединение).
Соединения с помощью
мультиканальных аналог выходов
Если ваш AV приемник снабжен 5.1 канальным
аналог входами, мы оветуем подсоединить к нему
этот проигрыватель с помощью мультиканальных
аналог выходов. Это дат вам возможность
наслаждаться всеми видами музыки, включая
Dolby Digital и DTS DVD видео диски, а
такжемультиканальными DVD аудио и SACD
дисками нового образца.
Важно
• Для того чтоб слушать мультиканальный звук
SACD, DVD видео, DVD aудио дисков, вы
должны настроить
SACD Playback на Multi-ch
Area и Audio Output Mode на 5.1 Channel (см.
cтр. 66 и 67).
