Страница 17: Подключение к телевизору, совместимому с hdmi
17
RQT8909
При подключении к устройству, совместимому с HDMI, передается несжатый цифровой аудио- и видеосигнал. Высокое качество цифрового аудио-
и видеосигнала достигается при помощи только одного шнура. При подключении к HDMI-совместимому телевизору высокой четкости
(HDTV) данный аппарат можно переключить на вывод видеосигнала высокой четкости 1080p, 1080i или 720p.
≥Используйте кабели HDMI длиной не более 5,0 метров.
≥При подключении к телевизору, поддерживающему только 2-канальный вывод звука, аудиосигнал с тремя и более каналами
сводится (
➡ 76, Микширование) и выводится в 2-канальном формате, даже при подключении по кабелю HDMI. (Некоторые диски не
поддерживают сведение каналов.)
≥К данному аппарату невозможно подключить DVI-устройства, несовместимые с HDCP.
Для устройств, совместимых с системой защиты авторских прав HDCP (High-Bandwidth Digital Content Protection) (Защита цифровых
данных с высокой пропускной способностью), оснащенных цифровым входом DVI (мониторы ПК и т.д.):
В зависимости от модели устройства, при подключении с помощью коммутирующего кабеля DVI/HDMI изображение может
искажаться или не воспроизводиться вообще. (Звуковой сигнал не воспроизводится).
Подключение с помощью гнезда HDMI (High Definition Multimedia Interface)
(Мультимедийный интерфейс высокой четкости)
Относительно функции VIERA Link
“
HDAVI Control
TM
”
При подключении к телевизору Panasonic (VIERA) или ресиверу с функцией “HDAVI Control” появляется возможность проводить
взаимосвязанные операции. [
➡ 18, Операции с подключенным телевизором (VIERA Link “HDAVI Control
TM
”/Q Link)]
≥Нельзя использовать кабели, не совместимые с HDMI.
≥Рекомендуется, чтобы Вы использовали кабель HDMI производства Panasonic.
Рекомендуемые запасные части: RP-CDHG15 (1,5 м), RP-CDHG30 (3,0 м), RP-CDHG50 (5,0 м), и т.д.

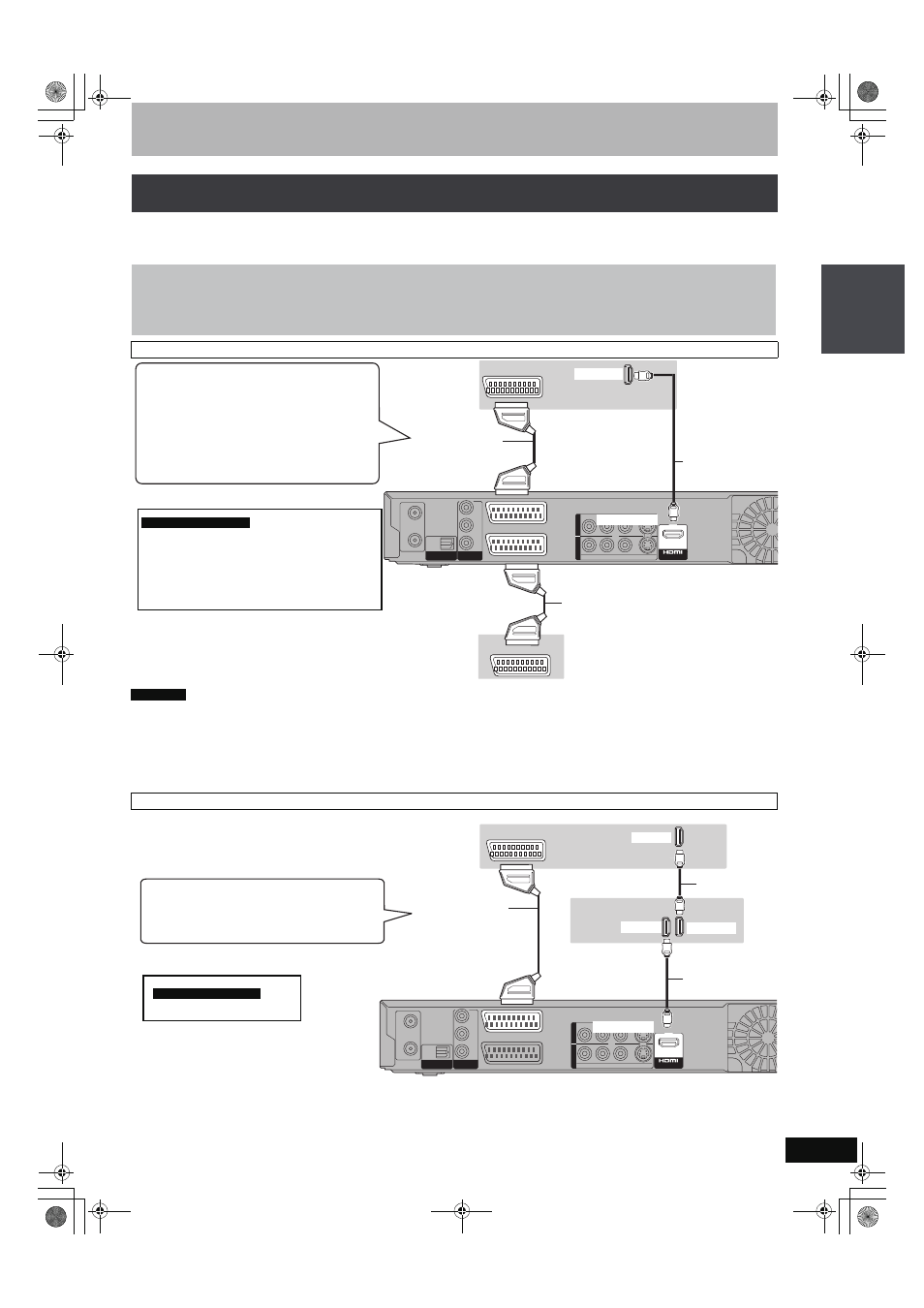

Подключение к телевизору, совместимому с HDMI
