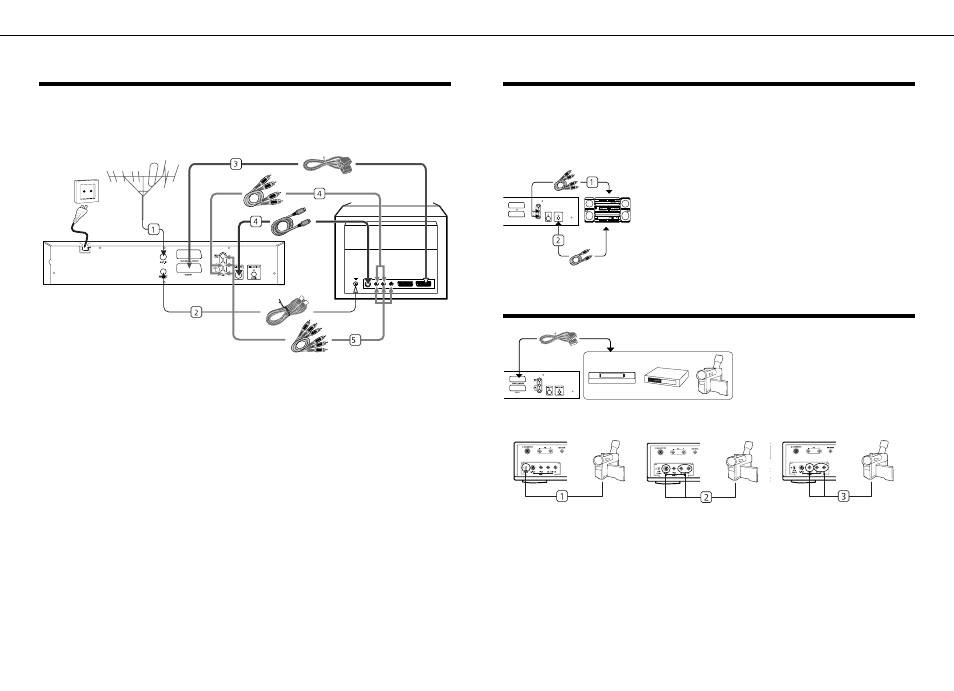

Варианты подключения:
1 Подключите DV IN CAM2 вход проигрывателя к
DV выходу видеокамеры DV или Digital 8 для на
илучшего качества изображения.
2 Подключите S VIDEO вход проигрывателя к S
VHS выходу видеокамеры Hi 8 или S VHS для
хорошего качества изображения.
Вы можете также подключить аудио входы про
игрывателя к соответствующим аудио выходам
видеокамеры.
3 Подключите композитный видео вход VIDEO
CAM1 проигрывателя к композитному (Compo
site Video, CVBS) видео выходу видеокамеры
для нормального качества изображения. Вы
можете также подключить аудио входы проиг
рывателя к соответствующим аудио выходам
видеокамеры.
Подключите пишущую видеокамеру к проигрывателю, используя один из вариантов подключения:
Подключение к аудиосистеме
• Перед подключением проигрывателя к телевизору/аудиосистеме ознакомьтесь с руководством по
эксплуатации телевизора/аудиосистемы; убедитесь в том, что устройства выключены, а штепсель
ные вилки извлечены из розеток электропитания. Подключите проигрыватель к телевизору по одному
из вариантов подключения (см. на стр. 10 «Подключение к телевизору»).
• Подключите проигрыватель к аудиосистеме по одному из вариантов подключения (смотрите ниже
схему подключения).
Варианты подключения:
1 Подключите аудио выходы AUDIO L/R проигрывателя к аудио вхо
дам усилителя, поддерживающего систему DOLBY Surround Pro
Logic или двухканальное аналоговое стерео звучание.
2 Подключите цифровой аудио выход DIGITAL AUDIO OUT про
игрывателя к цифровому входу A/V усилителя c многокональным
цифровым декодером или ресивера с двухканальным цифровым
стерео звучанием с помощью коаксиального кабеля.
Подключение дополнительного оборудования
1 Вы можете подключить дополнитель
ное оборудование (декодер, ресивер,
записывающую видеокамеру, записы
вающий видеомагнитофон) к проиг
рывателю.
Подключение к телевизору
• Перед подключением проигрывателя к телевизору ознакомьтесь с руководством по эксплуатации те
левизора; убедитесь в том, что оба устройства выключены, а штепсельные вилки извлечены из розе
ток электропитания.
1 Подключите внешнюю антенну к антенному входу ANT.IN проигрывателя с помощью коаксиального
кабеля (75 Ом).
2 Подсоедините антенный выход ANT.OUT проигрывателя к антенному входу телевизора с помощью
антенного кабеля.
Подключите проигрыватель к телевизору по одному из вариантов подключения (см. схему
подключения):
Варианты подключения:
3 Подсоедините проигрыватель, используя кабель SCART .
4 Чтобы звук воспроизводился через телевизор, подсоедините проигрыватель к телевизору, используя
аудиокабель. Если вы желаете, чтобы звук воспроизводился через усилитель/аудиосистему, подсое
дините проигрыватель к усилителю/аудиосистеме (см. стр. 11 «Подключение к аудиосистеме»).
Подсоедините проигрыватель, используя видеокабель.
5 Подключите проигрыватель, используя видео (SVBS) кабель.
