Инструкция по эксплуатации KOSPEL EPVE
Страница 9
Advertising
RUS-009A/p.325
9

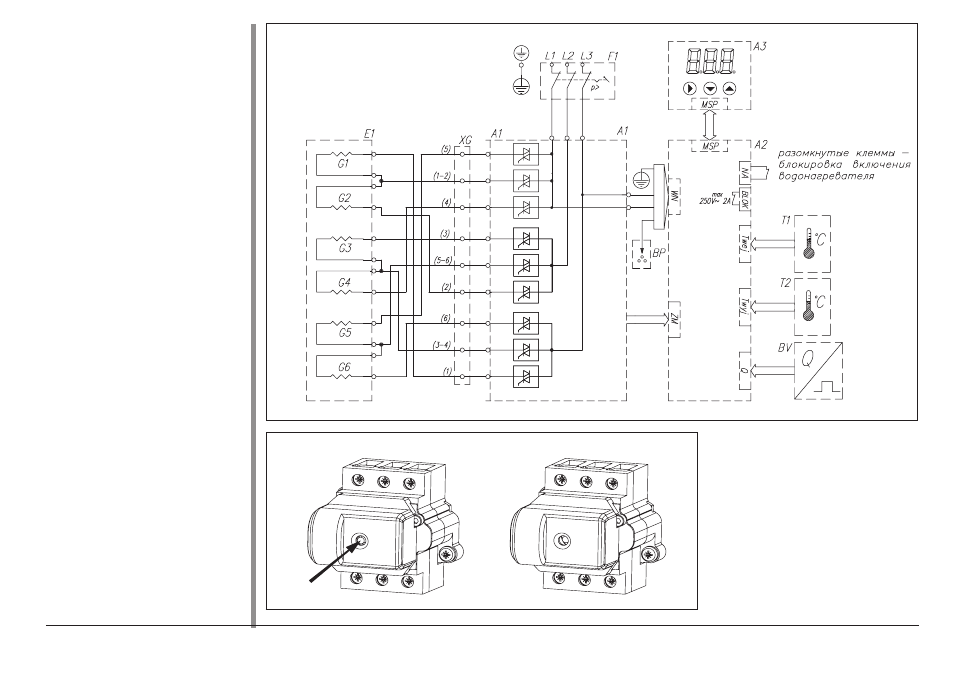

Рис.8 Принципиальная схема
E1 - нагревательный узел [1]
BV - датчик протока [2]
F1 - выключатель по давле-
нию [3]
A1 - плата ZM
A2 - плата ZIO
A3 - плата MSP
T1 - датчик температуры
воды на входе
T2 - датчик температуры
воды на выходе
BP - датчик воздуха в водона-
гревателе [21]
9
Рис.9 Выключатель по дав-
лению WC-3
a) - выключенный выключа-
тель
b) - включенный выключатель
(кнопка нажата)
a)
b)
8
разомкнутые клеммы -
блокировка включения
водонагревателя
L1 L2 L3
