6
мин 250
Монтаж и пуск водона-
гревателя а также ис-
полнение всех проводок
следует поручить специ-
ализированному пункту
обслуживания

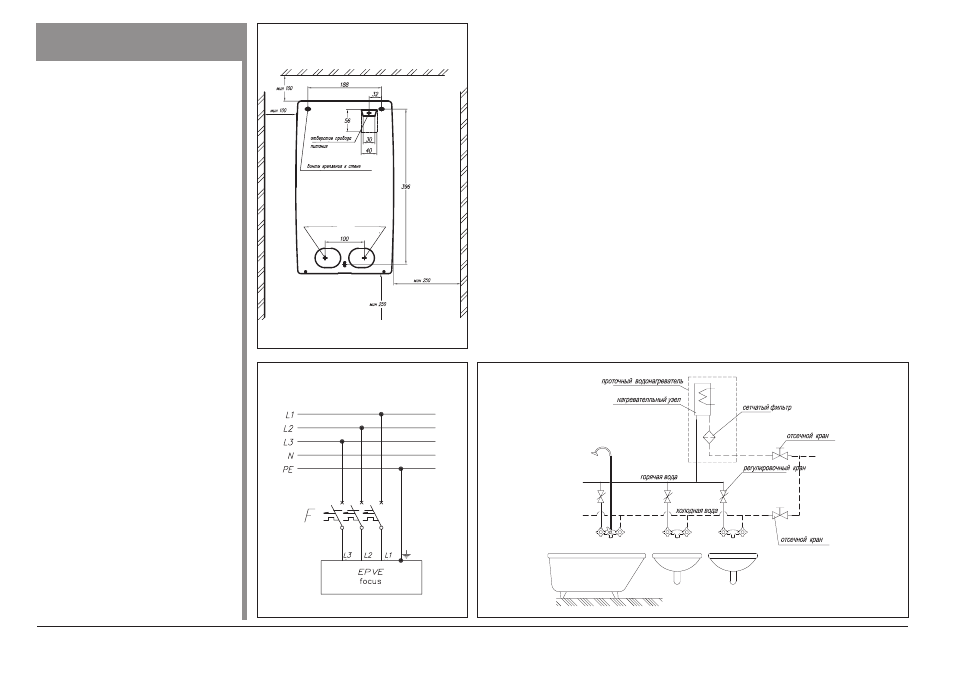

Рис.5 Схема водопровода
Все монтажные работы
следует осуществлять
при отключенной электро-
энергии и перекрытой по-
дачей воды.
Монтаж
1. Подвести к месту установки водонагревателя (согласно обязывающим
правилам) трехфазную электросеть.
2. Провести в обозначенное место сеть водопровода; следует помнить,
что с правой стороны подключается холодная вода (G1/2”), а с левой
стороны будет выход горячей воды (G1/2”). Места подключения водо-
нагревателя к водопроводу показаны на схеме 4.
3. Снять крышку водонагревателя (рис.6): открутить винт [15], снять
крышку [8] и отсоединить разъем [MSP].
4. Замонтировать водонагреватель винтами крепления к стене, предва-
рительно введя через отверстие [5] (рис.7) провод электропитания.
5. Вынять заглушки из патрубков подключения холодной и горячей
воды
6. Подключить водонагреватель к сети водопровода – патрубки [17] и
[18] (рис.6).
7. Включить подачу холодной воды и проверить герметичность соеди-
нений.
8. Убедиться, что выключатель по давлению включен [3] (рис.9)
9. Подключить водонагреватель к электросети согласно схеме 4.
10. Надеть крышку водонагревателя (рис.6): - соединить разъем [MSP],
надеть крышку и прикрутить винт крепления крышки [15].
Рис.4 Электрическое под-
ключение
F - трехполюсный сетевой
выключатель
5
Instalacja
4
Рис.3 Монтажные условия
3
L3 L2 L1
винты крепления к стене
отверстие провода
питания
выход горячей
воды
вход холодной
воды
мин 100
мин 100
мин 250
