В водонагревателе использован
выключатель по давлению [3], ко-
торый защищает водонагреватель
от перегрева или аварии. При пре-
вышении в нагревательном узле
[1], уровня безопасного давления
выключатель отключает электро-
питание.
После того, как выключатель
сработал его эксплуатация невоз-
можна. Выключатель по давлению
не является средством электро-
защиты водонагревателя.
Если, в связи с большой потре-
бляемой мощностью, включение
водонагревателя приводит к вы-
ключению другого потребителя
электроэнергии (второстепенно-
го), можно использовать клеммы
реле сигнализации нагрева на
плате ZIO. В моменте включения
нагрева реле отключит контур,
подключенный к клеммам BLOK
(макс 2A 250В~).
Водонагреватель оснащен так-
же функцией блокировки включе-
ния водонагревателя NA, которая
используется при совместной
работе с друними потребителями
электроэнергии (первостепенны-
ми), напр. другим водонагревате-
лем. Разомкнутые клеммы обе-
спечивают блокировку включения
водонагревателя.

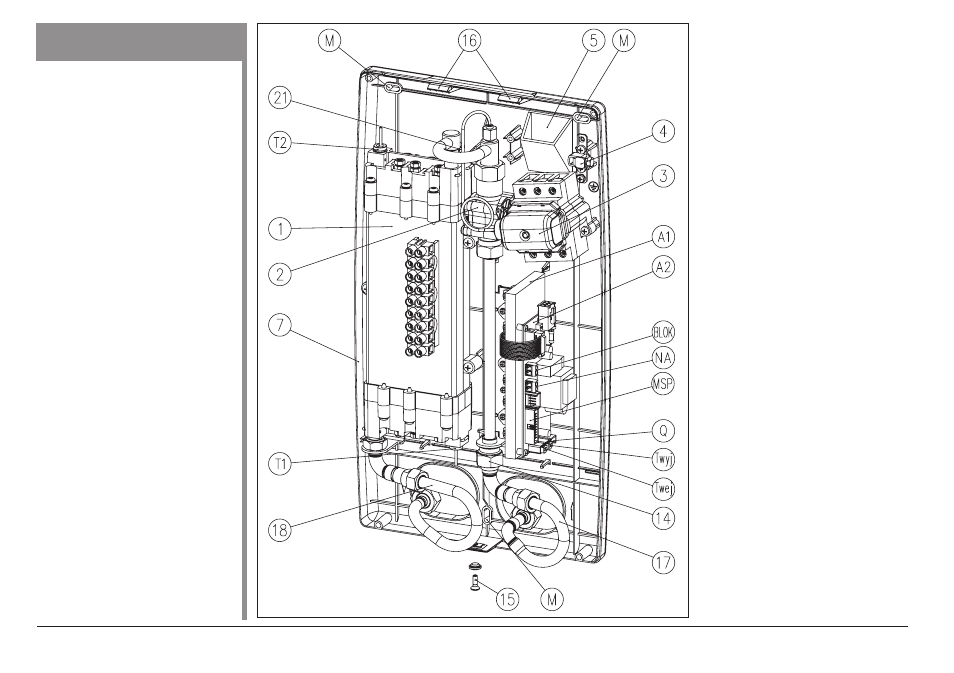

Рис.7 Конструкция водонагрева-
теля
[1] - нагревательный узел
[2] - датчик протока
[3] - выключатель по давлению WC-3
[4] - клемма защитного провода
[5] - отверстие для провода электро-
питания
[7] - основание
[14] - сетчатый фильтр
[15] - винт крепления крышки
[16] - защелки
[17] - патрубок входа – холодная вода
[18] - патрубок выхода – горячая вода
[21] - датчик воздуха в водонагревате-
ле
A1 - плата ZM
A2 - плата ZIO
T1 - датчик температуры воды на
входе
T2 - датчик температуры воды на
выходе
MSP - подключение платы управления
Twej - подключение датчика T1
Twyj - подключение датчика T2
Q - подключение датчика протока
NA - вход блокировки включения водо-
нагревателя
BLOK - клеммы реле сигнализации на-
грева
M - место крепления водонагрева-
теля
Вмешательство в кон-
струкцию выключателя
по давлению запрещены;
они могут привести к не-
обратимой аварии водона-
гревателя.
