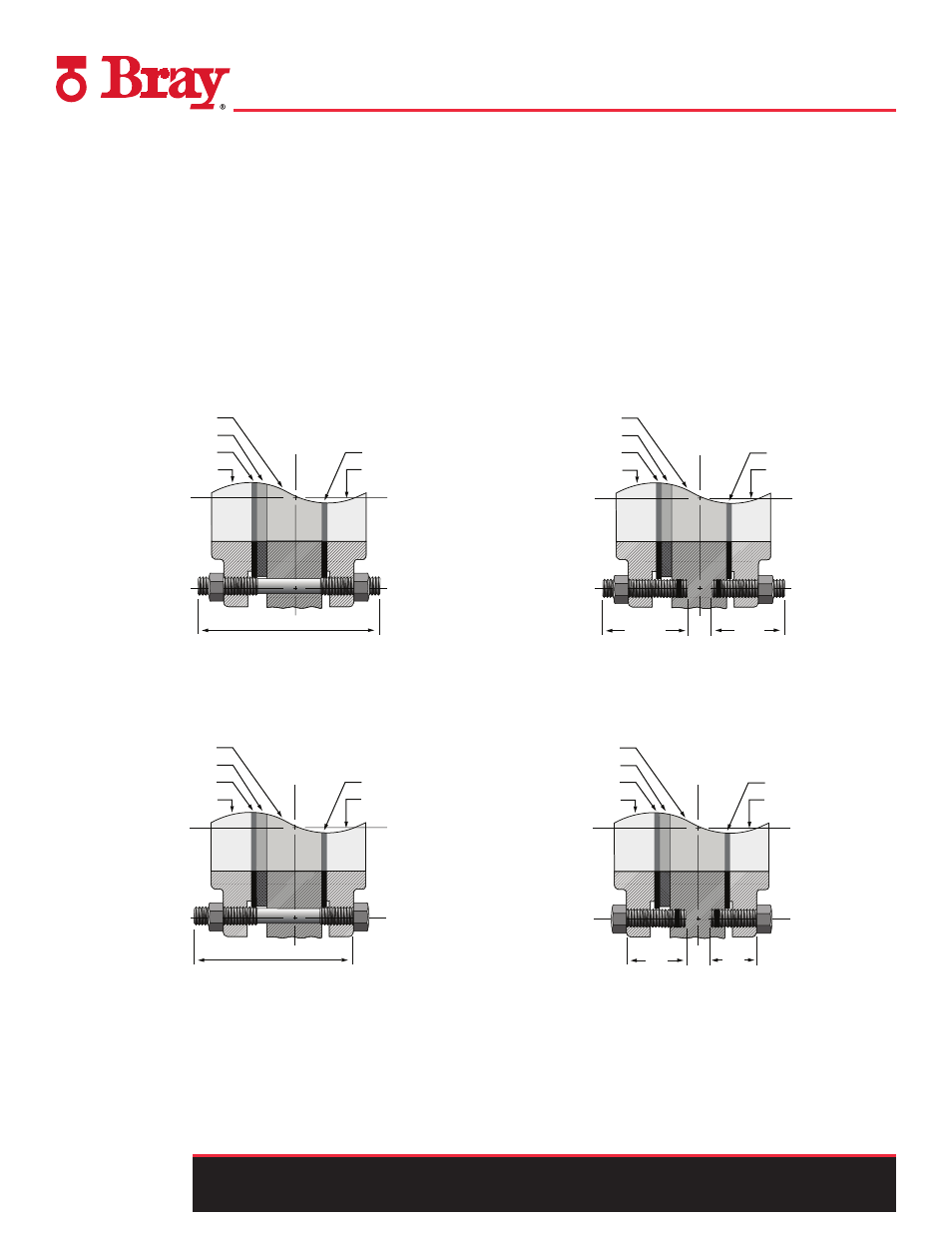

Направляющая фланцевых болтов
Болтовое :
23
Вся информация, представленная ниже, является частной собственностью, не подлежит разглашению и не может быть скопирована или иным образом
воспроизведена без явно выраженного письменного согласия компании BRAY INTERNATIONAL, Inc.
Технические данные ниже приведены только для сведения. Пригодность продукции для использования в тех или иных условиях определяется, основываясь
исключительно на знаниях и опыте заказчика.
фланца
Корпус клапана
Фиксатор седла
Сальник
Сальник
фланца
Длина резьбовых шпилек
фланца
Корпус клапана
Фиксатор седла
Сальник
Сальник
фланца
L
L
2
1
фланца
Корпус клапана
Фиксатор седла
Сальник
Сальник
фланца
Длина резьбовых шпилек
фланца
Корпус клапана
Фиксатор седла
Сальник
Сальник
фланца
L
L
2
1
Резьбовая шпилька и 2
шестигранные гайки
Штифты и шестигранные гайки
Машинный болт с шестигранной
головкой и шестигранная гайка
Машинные болты с
шестигранной головкой
Инструкция по установке фланцевых болтов
