Bray/McCannalok HPBV –
Величины динамического крутящего момента
Вся информация, представленная ниже, является частной собственностью, не подлежит разглашению и не может быть скопирована или иным образом
воспроизведена без явно выраженного письменного согласия компании BRAY INTERNATIONAL, Inc.
Технические данные ниже приведены только для сведения. Пригодность продукции для использования в тех или иных условиях определяется, основываясь
исключительно на знаниях и опыте заказчика.
!
Угол открытия
Снижение Ct
0.15
0.10
0.05
0
-0.05
-0.10
-0.15
-0.20
-0.25
-0.30
-0.35
-0.40

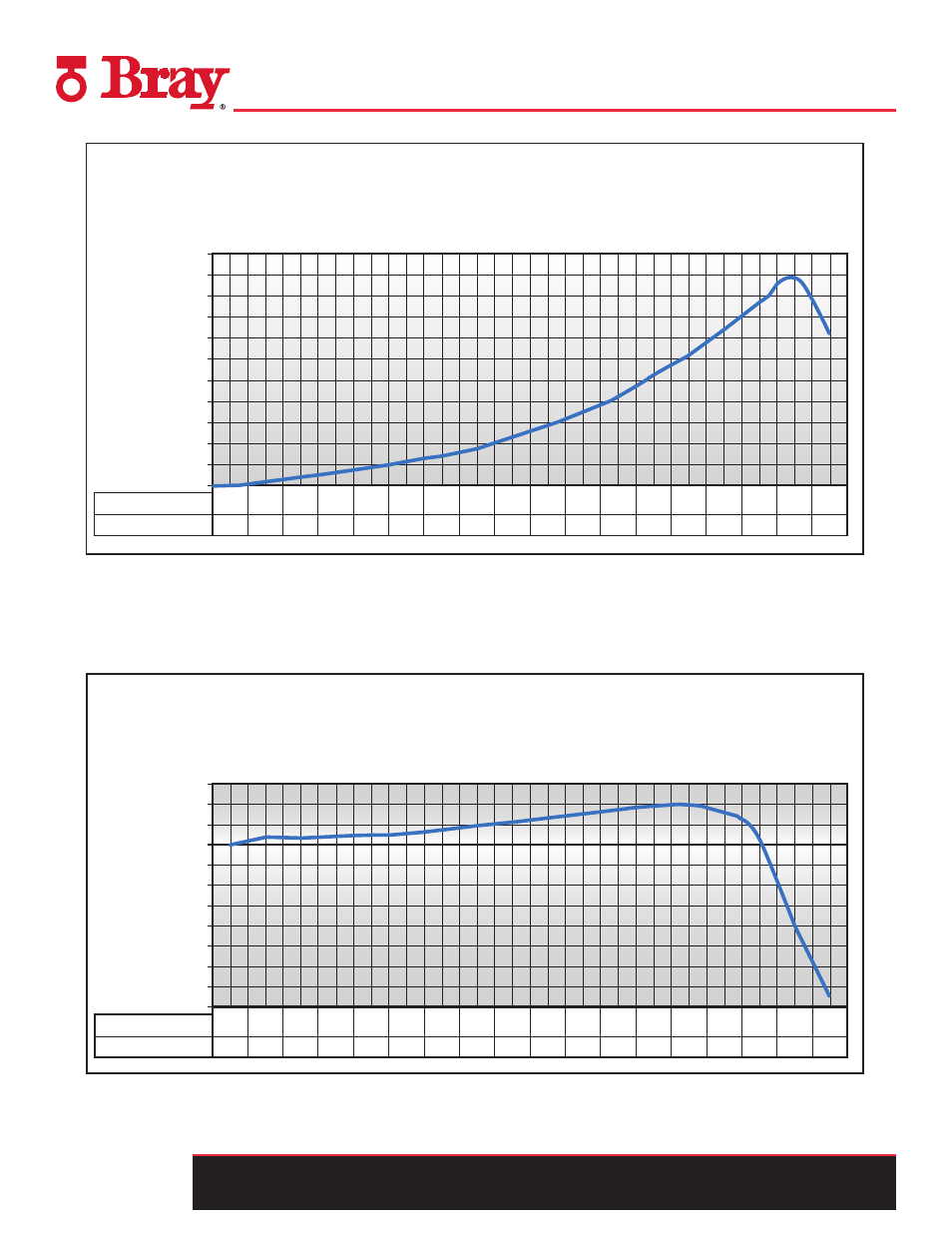

Рис. 4. Ct в случае установки фиксатора седла cо стороны впуска
Коэффициент динамического крутящего момента клапанов McCannalok
Фиксатор седла cо стороны впуска
Коэффициент динамического крутящего момента клапанов
Коэффициент динамического крутящего момента клапанов
0˚ 10˚ 15˚ 20˚ 25˚ 30˚ 35˚ 40˚ 45˚ 50˚ 55˚ 60˚ 65˚ 70˚ 75˚ 80˚ 85˚ 90˚
.012 .0 .022 .031 .044 .058 .073 .088 .114 .141 .176 .212 .260 .308 .370 .431 .496 .362
0.55
0.50
0.45
0.40
0.35
0.30
0.25
0.20
0.15
0.10
0.05
0
Рис. 3. Ct в случае установки фиксатора седла со стороны выпуска
Коэффициент динамического крутящего момента клапанов McCannalok
Фиксатор седла со стороны выпуска
Угол открытия
Подъем Ct
0˚ 10˚ 15˚ 20˚ 25˚ 30˚ 35˚ 40˚ 45˚ 50˚ 55˚ 60˚ 65˚ 70˚ 75˚ 80˚ 85˚ 90˚
.015 .0 .018 .020 .023 .027 .037 .046 .055 .063 .078 .086 .093 .100 .084 .032 -.17 -.37
