Модуль 2-проводных датчиков (2WSNS)
Модуль 2-проводных датчиков (2WSNS) рассчитан на прием 12
входных сигналов датчиков на один модуль, а система в целом
может принимать сигналы от 36 датчиков (3 модуля по 12 входов
каждый). Модуль 2WSNS поддерживает только стандартные
датчики и не принимает входные сигналы от датчиков
BriteSensors. Информацию об определении некоторых датчиков,
которые можно использовать с этим модулем, см. на схеме ниже.
Примечание. Стандартные датчики не используют цифровые
данные. Они работают как переключатели ВКЛ./
ВЫКЛ., которые закрыты в случае отсутствия
жидкости и открыты в случае ее обнаружения.
Модуль
2-проводных
датчиков
РАБ.
ОШИБКА
9
8
7
– Черный
+ Белый
– Черный
+ Белый
– Черный
+ Белый
12
11
10
– Черный
+ Белый
– Черный
+ Белый
– Черный
+ Белый
3
2
1
– Черный
+ Белый
– Черный
+ Белый
– Черный
+ Белый
6
5
4
– Черный
+ Белый
– Черный
+ Белый
– Черный
+ Белый
- (ЧЕРНЫЙ)
(БЕЛЫЙ)
(БЕЛЫЙ)
- (ЧЕРНЫЙ)
TSP-ULS
(универсальный датчик
жидкости)
TSP-HLS
(датчик высокого уровня)
Размещение в
безопасной
зоне
Размещение в
опасной зоне
Класс I,
подразделение 1,
группа D, группа IIA,
зона 0

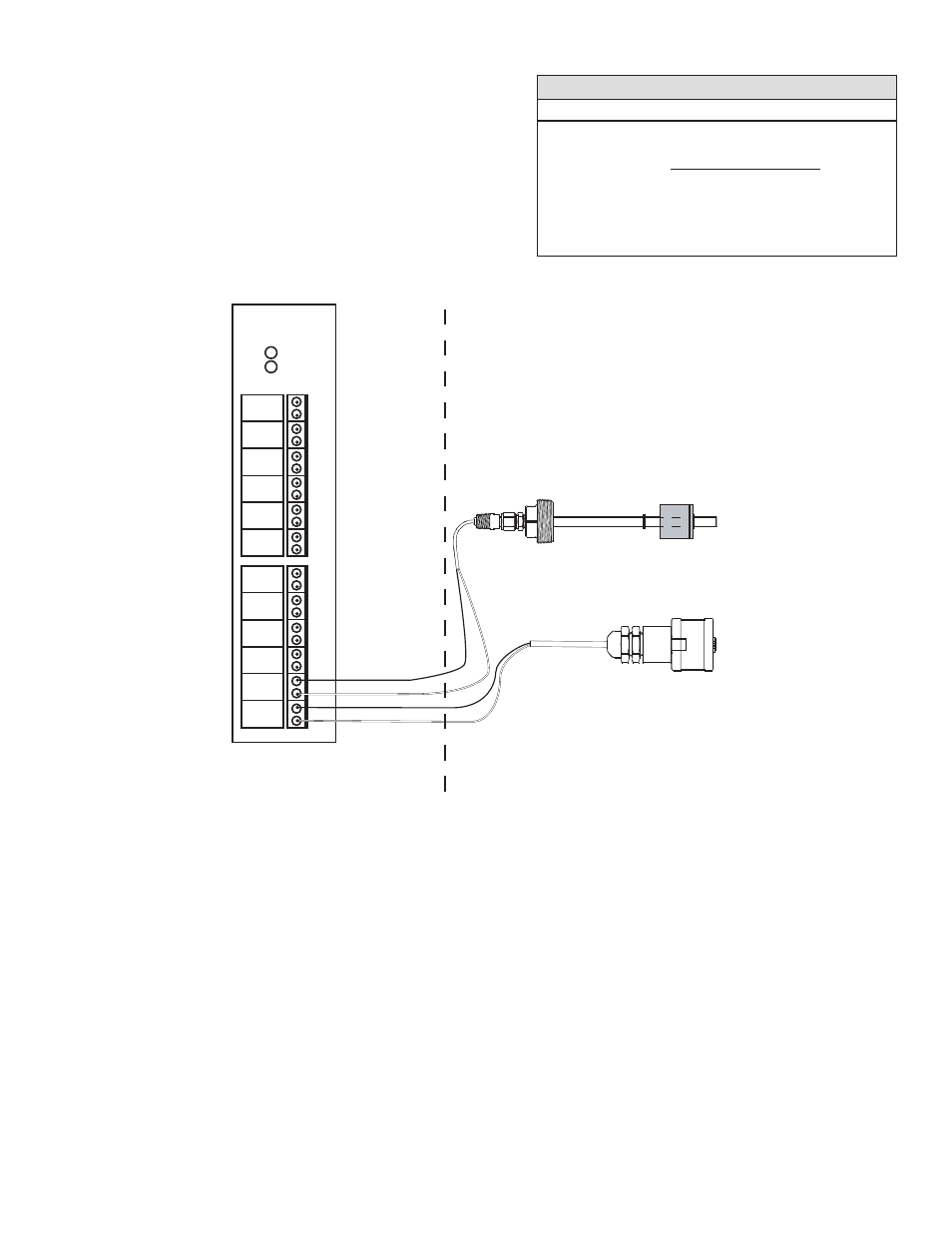

Рисунок 19. Соединения 2-проводного датчика
Примечание. Все компоненты, размещенные в опасной зоне, должны иметь сертификат третьей стороны и
соответствующие системные параметры (подробную информацию см. на схеме управления 000-1722
на задней части настоящего руководства).
Модуль 2-проводных датчиков
Количество каналов: 12
Уровень
безопасности:
класс I, подразделение 1, группа D,
[Ex ia] IIA
Системные параметры
Uo = 6,51 В
Io = 2,04 мА
Co = 500 мкФ
Lo = 100 мГн
Po = 3,3 мВт
