Подключение к усилителю AV (ресиверу) с декодером Dolby
Surround (Pro Logic) и 3 - 6 громкоговорителям
Эффекты объемного звучания Dolby Surround будут только при воспроизведении
дисков со звуком в формате Dolby Surround или многоканального аудио (Dolby
Digital).
Если на усилителе (ресивере) имеются только аудиовходы L и R, используйте
схему
. Если на усилителе (ресивере) имеется цифровое входное гнездо,
используйте схему
.
z
Совет
Правильное размещение
громкоговорителей см. в инструкциях по
эксплуатации усилителя (ресивера).
Примечания
• При подключении 6 громкоговорителей
замените монофонический задний
громкоговоритель на центральный, 2 задних
и низкочастотный громкоговорители.
• Звуковые сигналы Super Audio CD диска
не выводятся через цифровое гнездо.
C
C-1
C-2
DIGITAL OUT
PCM/DTS/MPEG/
DOLBY DIGITAL
COAXIAL OPTICAL
5.1CH OUTPUT
W O O F E R
L
R
FRONT
REAR
C E N T E R
AUDIO
L
R
VIDEO
LINE OUT
LINE 1 (RGB)-TV
S VIDEO OUT
LINE 2
C-2
C-1
DIGITAL OUT
PCM/DTS/MPEG/
DOLBY DIGITAL
COAXIAL OPTICAL
AUDIO
L
R
VIDEO
LINE OUT

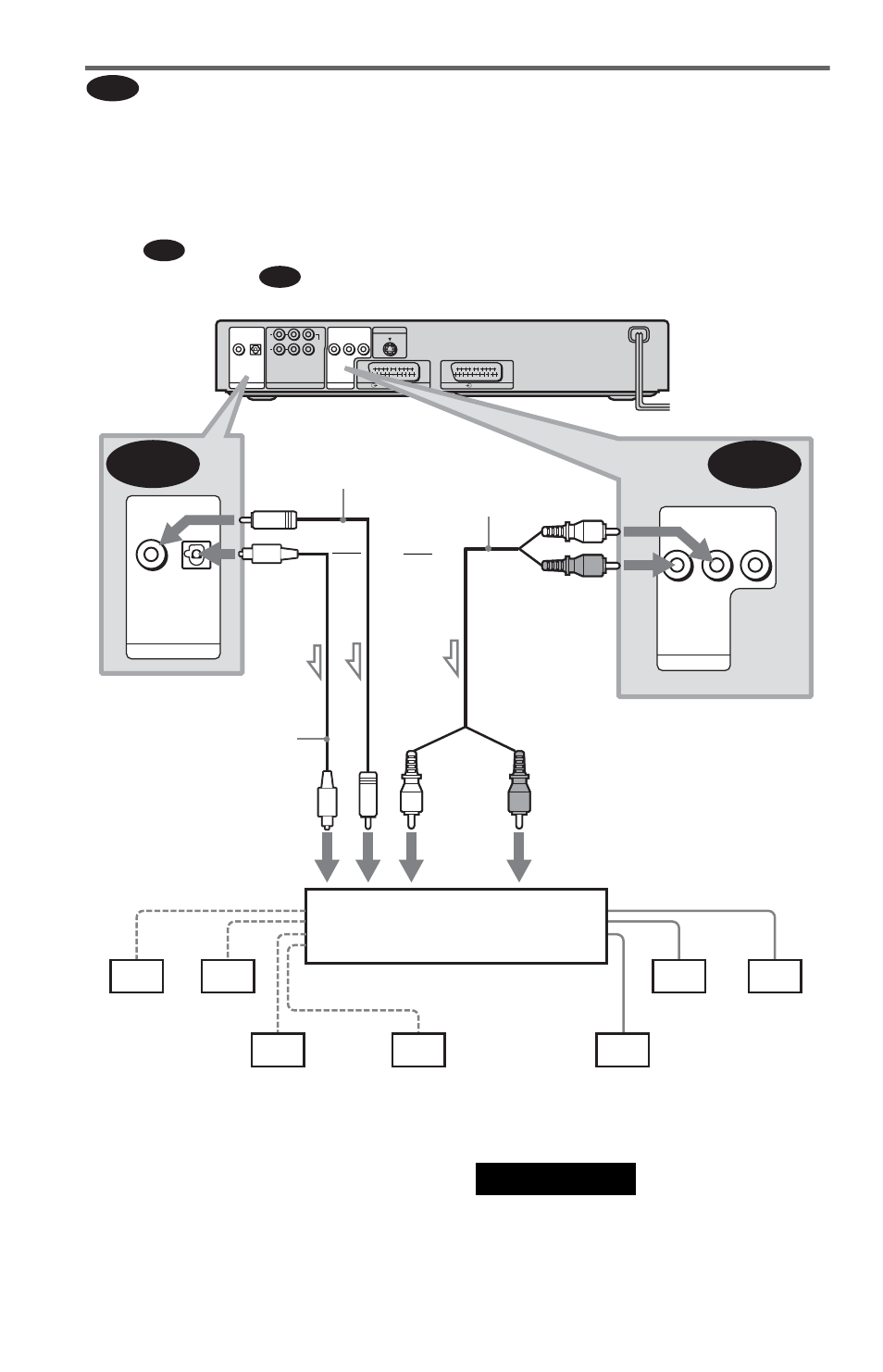

Проигрыватель CD/DVD
