20

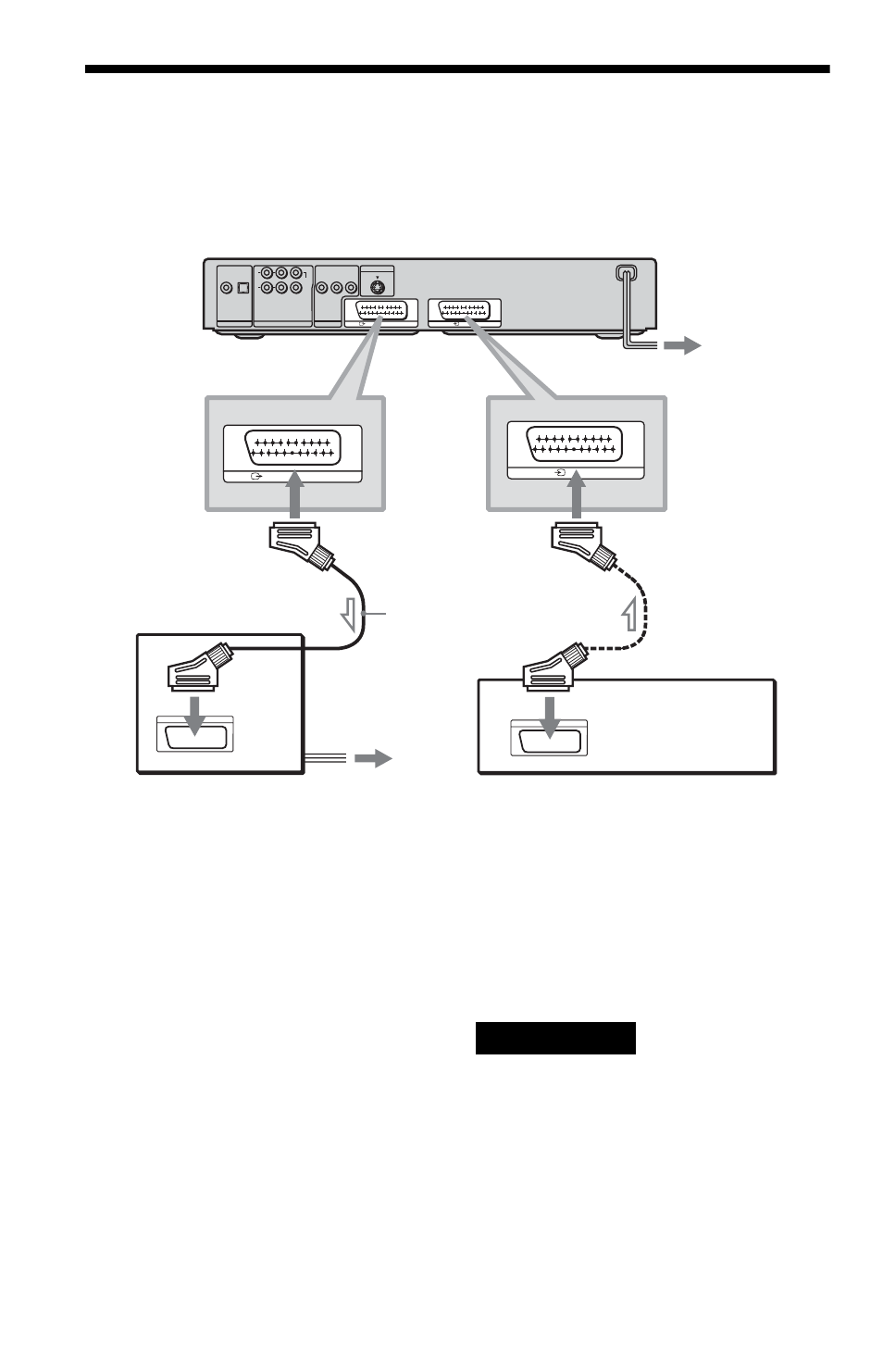

Пункт 3: Подсоединение телевизора
Подключите кабель SCART (EURO AV) (не прилагается) и кабель питания в
последовательности (1~3), указанной ниже. Кабель питания следует
подключать последним.
* Подсоедините к гнезду T LINE (RGB)-
TV для модели DVP-NS705V.
При подключении к
стандартному телевизору с
экраном 4:3
В зависимости от диска изображение
может не полностью отображаться на
экране телевизора. Если необходимо
изменить форматное соотношение, см.
стр. 86.
Если в Вашем телевизоре нет
разъемов SCART (EURO AV)
См. раздел B в “Пункт 1:
Подсоединение видеокабелей” на
стр. 23.
Подключение к
видеомагнитофону
(только модель DVP-NS905V)
Подключите видеомагнитофон к
гнезду LINE 2 на проигрывателе.
Видеомагнитофон может записывать
только сигнал с телевизора.
Примечание
Необходимо подсоединить телевизор,
используя кабель SCART (EURO AV), к
гнезду LINE 1 (RGB)-TV на проигрывателе.
(только модель DVP-NS905V)
DIGITAL OUT
PCM/DTS/MPEG/
DOLBY DIGITAL
COAXIAL OPTICAL
5.1CH OUTPUT
W O O F E R
L
R
FRONT
REAR
C E N T E R
AUDIO
L
R
VIDEO
LINE OUT
LINE 1 (RGB)-TV
S VIDEO OUT
LINE 2
LINE 1 (RGB)-TV
LINE 1 (RGB)-TV
LINE 2
Проигрыватель CD/DVD
ТВ
l: Направление сигнала
к гнезду
T LINE 1
(RGB)-TV
*
1
кабель SCART (EURO
AV) (не прилагается)
к входному гнезду SCART
(EURO AV)
3
кабель питания
Видеомагнитофон
к выходному
гнезду SCART
(EURO AV)
к гнезду t LINE 2
(только модель
DVP-NS905V)
2
кабель питания
