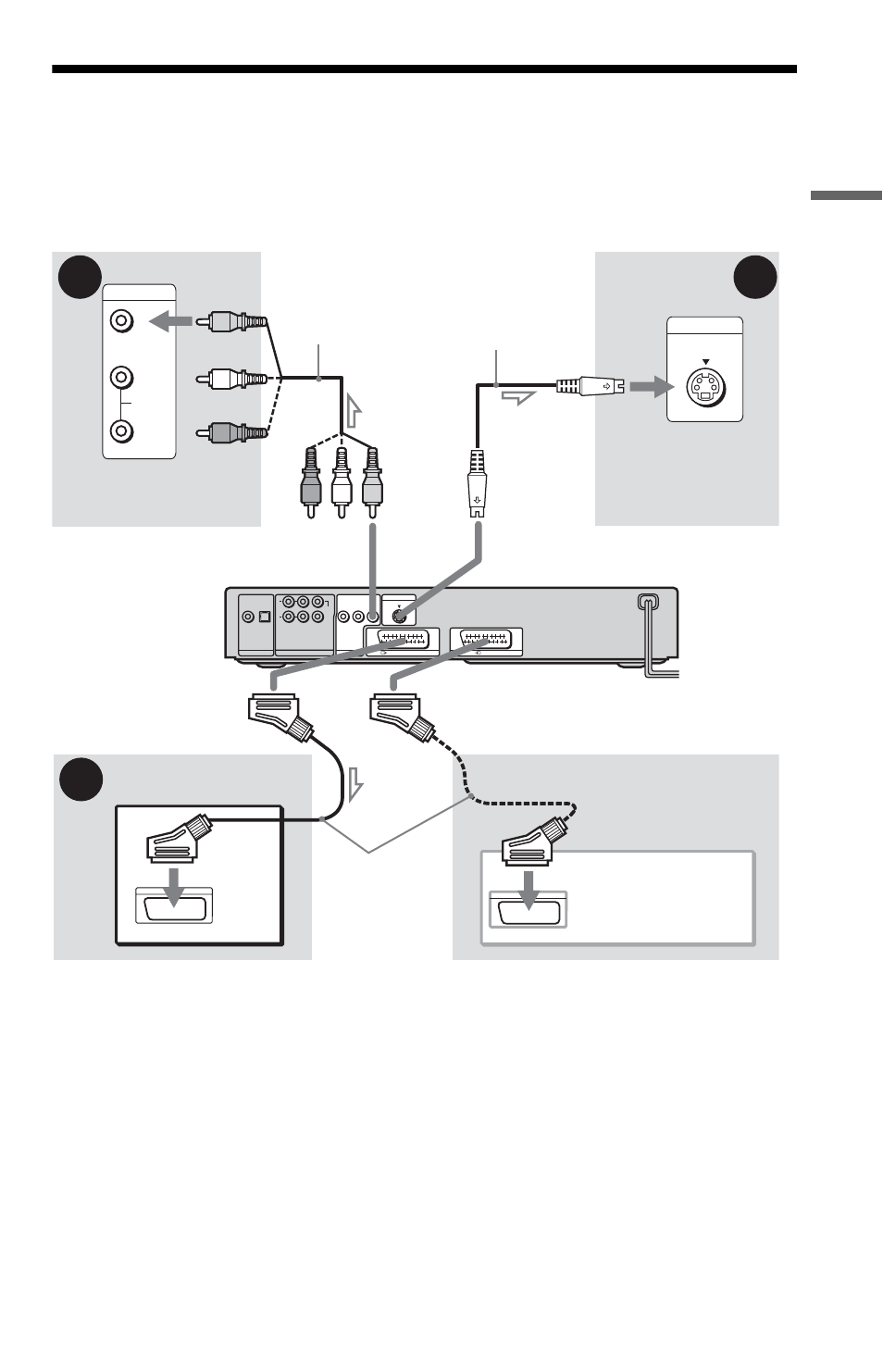

Пункт 1: Подсоединение видеокабелей
Подключите этот проигрыватель к видеомонитору, видеопроектору или
усилителю AV (ресиверу) с помощью видеокабеля. Выберите один из образцов
A
- C в соответствии с входным разъемом на видеомониторе, видеопроекторе или
усилителе AV (ресивере).
* Подсоедините к гнезду T LINE (RGB)-TV для модели DVP-NS705V.
DIGITAL OUT
PCM/DTS/MPEG/
DOLBY DIGITAL
COAXIAL OPTICAL
5.1CH OUTPUT
W O O F E R
L
R
FRONT
REAR
C E N T E R
AUDIO
L
R
VIDEO
LINE OUT
LINE 1 (RGB)-TV
S VIDEO OUT
LINE 2
INPUT
S VIDEO
B
C
A
AUDIO
INPUT
L
R
VIDEO
l: Направление сигнала
(желтый)
Шнур S VIDEO
(не прилагается)
Соединительный
аудио-/видеошнур
(прилагается)
ТВ, видеопроектор
или усилитель AV
(ресивер)
ТВ, видеопроектор
или усилитель AV
(ресивер)
к гнезду LINE OUT
(VIDEO)
к гнезду S VIDEO OUT
Проигрыватель CD/DVD
Кабель SCART
(EURO AV)
(не прилагается)
ТВ
Видеомагнитофон
подключение
видеомагнитофона
к гнезду
T LINE 1
(RGB)-TV*
(желтый)
к гнезду t LINE 2
(только модель DVP-NS905V)
,продолжение на следующей странице
