215 DE
(4) und bauen Sie ihn wie auf der
nebenstehenden Abbildung gezeigt, auf
der rechten Seite wieder an.
8. Setzen Sie die Tür an der neuen Stelle
ein. Stellen Sie dabei sicher, dass
der Stift in die Buchse am unteren
Rahmenabschnitt (Öffnung) eingesetzt ist.
9. Sichern Sie das zuvor in Schritt 3
abgebaute obere Scharnier (5) auf der
linken Geräteseite. Stellen Sie dabei
sicher, dass der Stift in die Buchse am
oberen Rahmenabschnitt (Öffnung)
eingesetzt ist.
10. Sichern Sie das untere linke Scharnier
(2) leicht, ziehen Sie die Schrauben aber
erst endgültig fest, nachdem die Tür
geschlossen und ausgerichtet ist.
11. Setzen Sie den Stopfen (7) in die
Öffnungen (auf der rechten Seite) ein.
12. Montieren Sie den Dekorblock (8) auf der
rechten Seite der Abdeckplatte (10).
13. Lassen Sie die Tür offen stehen, heben
Sie das Ende der oberen Abdeckung
an, drücken Sie sie nach (10) vorn,
nehmen Sie es vom Abdeckungsblock
(9) ab und verschieben Sie dann den
unteren Block (8). Lassen Sie die Tür
offen stehen, heben Sie das Ende der
oberen Abdeckung an, ziehen Sie sie
nach hinten (10) zur Verriegelung des
Abdeckungsblocks (9).
14. Schließen Sie nach der Montage der
oberen Abdeckung (10) die Tür und
befestigen Sie die Abdeckung (11) mit
der Schraube.
11
10
7
9
8

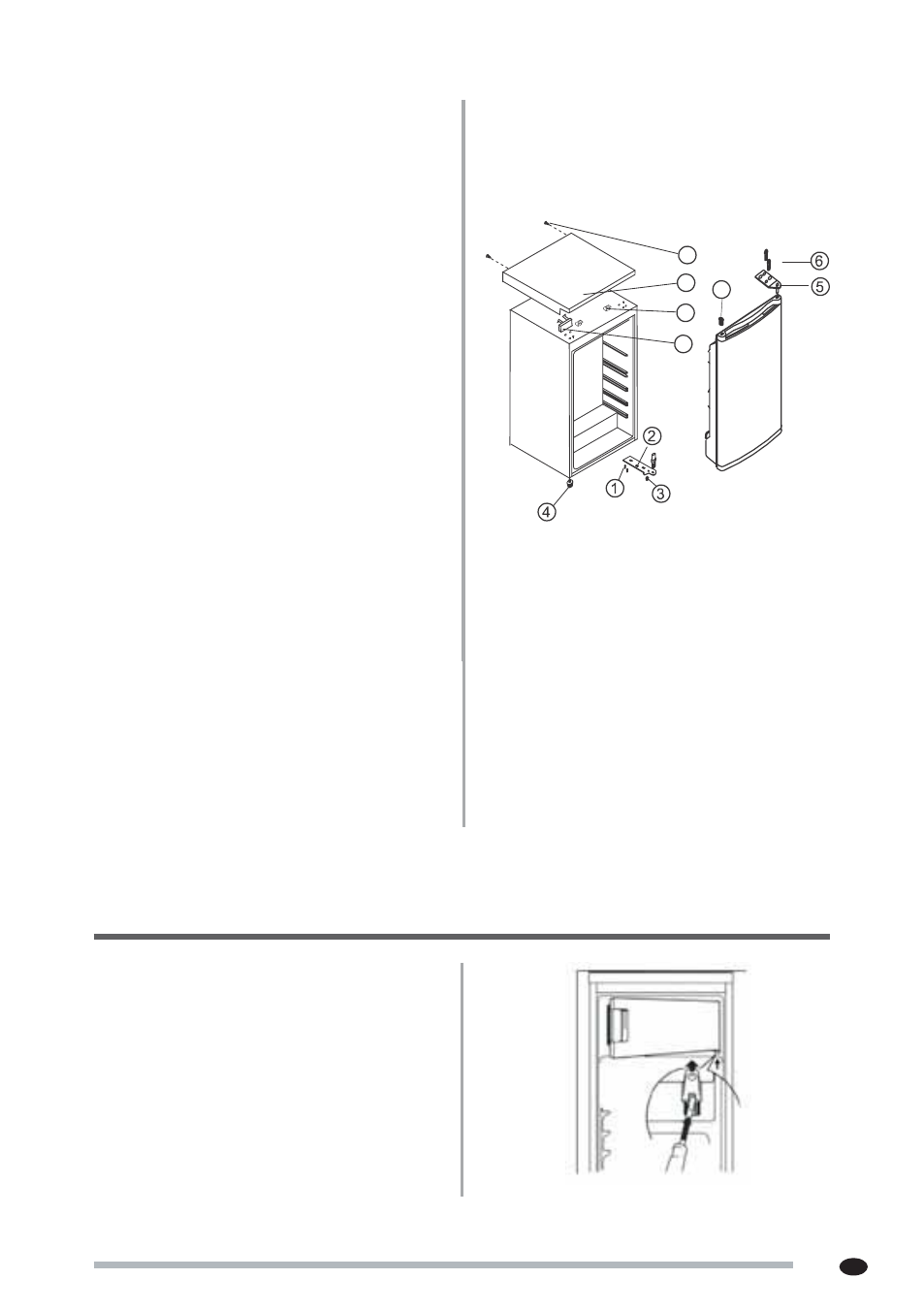

1 Schraube
2 Unteres Scharnier
3 Oberes Scharnier
4 Schraubfuß niedrig
5 Schraubfuß hoch
6 Schraube
7 Stopfen
8 Dekorblock
9 Oberer Abdeckungsblock
10 Obere Abdeckplatte
11 Schraubnagel
Wechsel des türanschlags des gefrierraums
Öffnen Sie die Tür des Gefrierraums
etwas. Drücken Sie mit einem kleinen
Schraubendreher die Feder in der Öffnung
im unteren Türscharnier leicht nach oben
und nehmen Sie das Türscharnier komplett
mit der Tür ab.
