ПОДКЛЮЧЕНИЕ
РЕКОРДЕРА
Подключение DVD проигрывателя или видеомагнитофона (1)
17
Для записи на DVD+R/RW диск, внешние источники сигнала (например, DVD проигрыватель или
видеомагнитофон) можно подключать к разъемам видео и аудио входов на передней панели DVD
рекордера.
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........

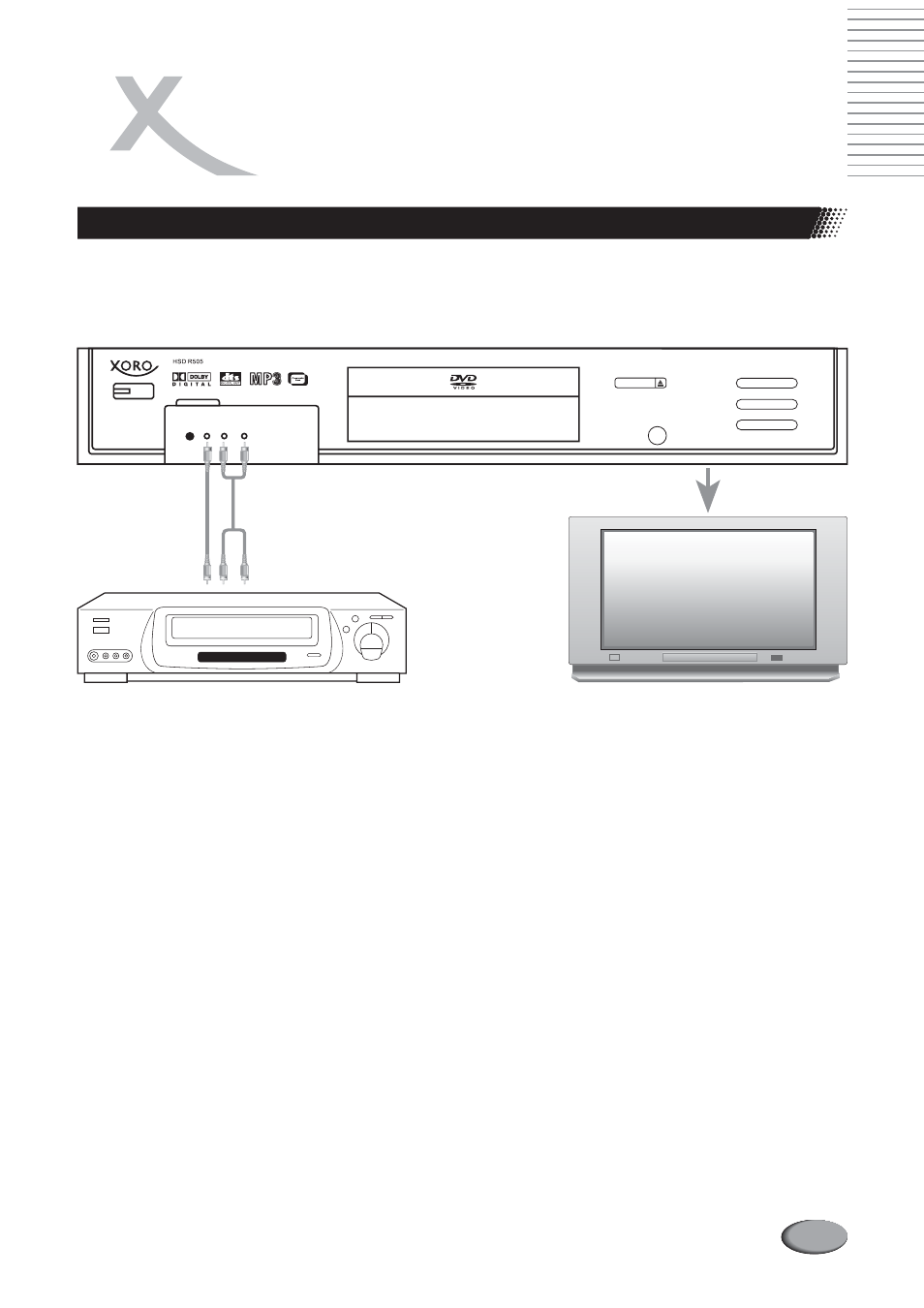

1. Соедините разъем композитного видео входа (VIDEO) на передней панели рекордера с разъемом
композитного видео (VIDEO) выхода DVD проигрывателя или видеомагнитофона.
2. Соедините разъемы стерео аудио входа (L, R) на передней панели рекордера с разъемами стерео
аудио выхода DVD проигрывателя или видеомагнитофона.
3. Подключите DVD рекордер к телевизору.
1
2
DVD проигрыватель
или видеомагнитофон
Телевизор
3
