ПОДКЛЮЧЕНИЕ
РЕКОРДЕРА

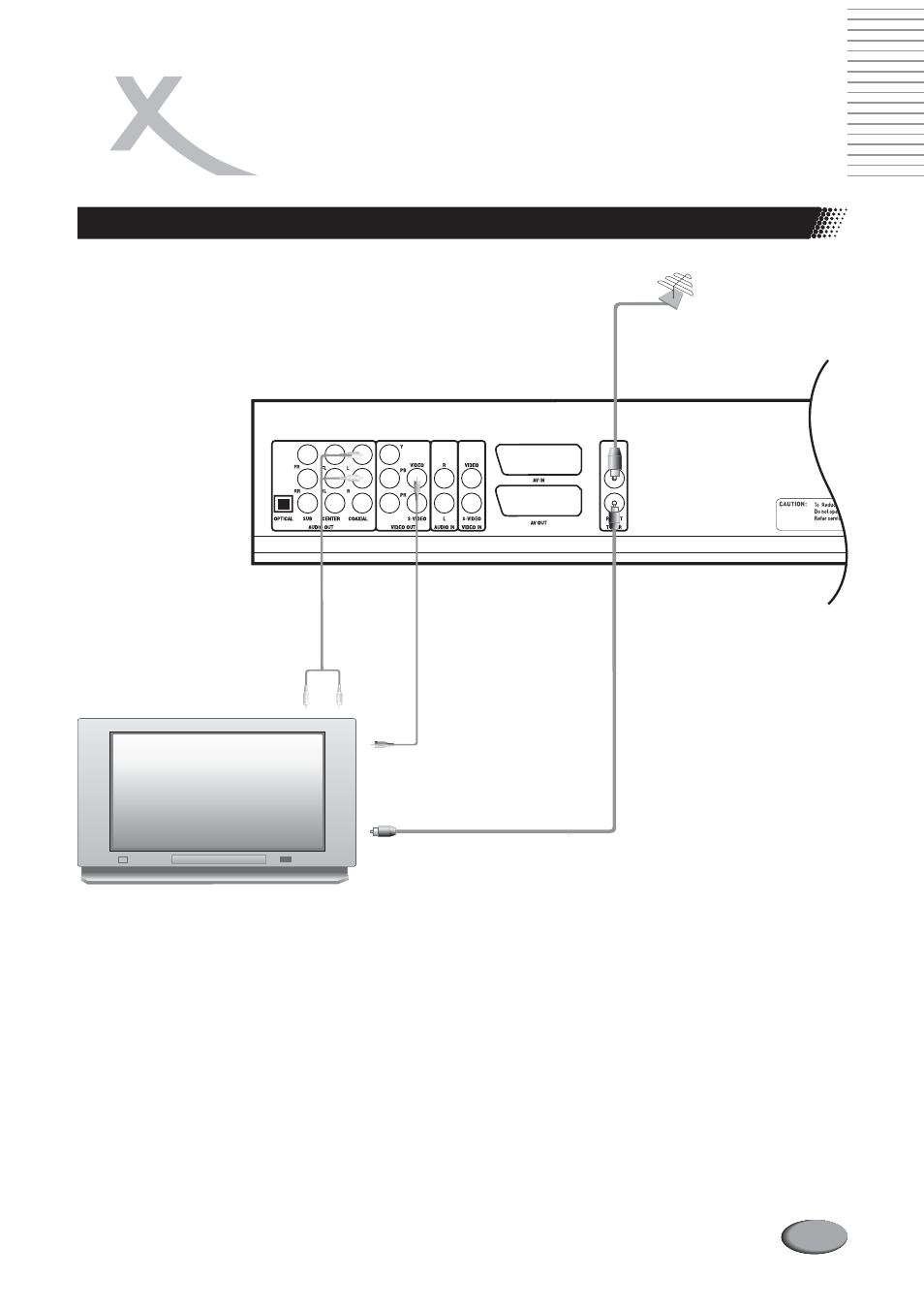

Основной вариант подключения рекордера к телевизору

.........

ANTENNA

Желтый видео канал

Красный правый аудио канал
Белый левый аудио канал

Подключите внешнюю телевизионную
антенну или кабельное телевидение к
разъему антенного входа рекордера

Соедините разъем
аудио входа телевизора
с разъемом аудио выхода
рекордера

Соедините разъем
видео входа телевизора
с разъемом композитного
видео выхода рекордера

Соедините разъем
антенного входа телевизора
с разъемом антенного выхода
рекордера

1. Отключите кабель внешней телевизионной антенны или кабельного телевидения от антенного входа

телевизора, и подключите к антенному входу рекордера.

2. С помощью соединительного антенного кабеля соедините антенный выход рекордера с антенным

входом телевизора.

3. С помощью видео кабеля (обычно штекеры желтого цвета на обоих концах) соедините композитный

видео выход рекордера с видео входом телевизора (обычно маркируется как «Video»).

4. С помощью стерео аудио кабеля (обычно штекеры красного и белого цвета на обоих концах) соедините

разъемы стерео аудио выхода рекордера с разъемами стерео аудио входа телевизора. Если телевизор
оснащен моно аудио входом (с одним входным разъемом для аудио сигналов), тогда необходимо
использовать для подключения к телевизору только одну линию стерео аудио кабеля. Например,
подключить штекер белого цвета с одной стороны кабеля к аудио выходу левого канала рекордера, а
штекер белого цвета с другой стороны кабеля к аудио входу телевизора.

5. Подключите сетевой шнур рекордера к розетке электросети и включите питание рекордера и

телевизора.
