Страница 10
A/V FRONT INPUT
OPEN/CLOSE
RECORD
PLAY
STOP
PAUSE
PREV
NEXT
РАЗЪЕМЫ ДЛЯ ПОДКЛЮЧЕНИЯ
И КНОПКИ УПРАВЛЕНИЯ

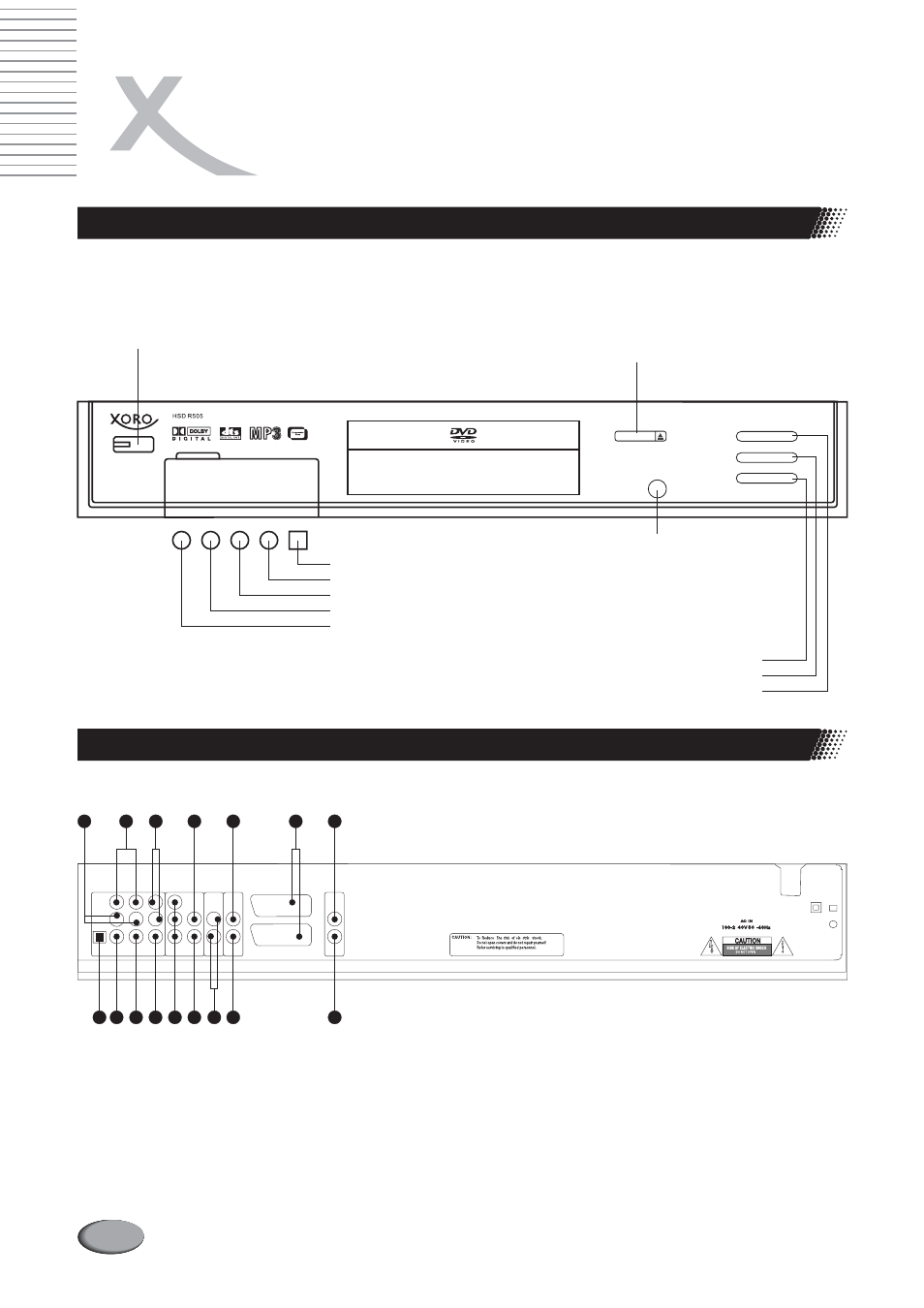

Передняя панель рекордера
10
Задняя панель рекордера
Вкл/Выкл питания
Открыть/Закрыть
загрузчик дисков
Цифровой DV видео вход I.LINK
Аудио вход (правый канал)
Аудио вход (левый канал)
Композитный видео вход (Video)
S VIDEO видео вход
Переход к предыдущей / следующей записи
Остановка воспроизведения / Пауза
Воспроизведение
Кнопка начала записи
FR
FL
L
OPTICAL
SUB
CENTER
COAXIAL
S VIDEO
VIDEO
R
L
S VIDEO
VIDEO
VIDEO OUT
AUDIO OUT
AUDIO IN
VIDEO IN
RF OUT
RF IN
TUNER
AV IN
AV OUT
RR
R
RL
Y
PB
PR
2
3
8
7
6
5
4
10
13
11
9
12
15
16
1
14
1. 5.1 аудио выход (левый и правый тыл)
2. 5.1 аудио выход (левый и правый фронт)
3. Стерео аудио выход (левый и правый)
4. Цифровой оптический аудио выход
5. 5.1 аудио выход (сабвуфер)
6. 5.1 аудио выход (центр)
7. Цифровой коаксиальный аудио выход
8. Компонентный видео выход (Y, Pb, Pr)
9. Композитный видео выход (Video)
10.S VIDEO видео выход
11.Аудио вход (левый и правый)
12.Композитный видео вход (Video)
13.S VIDEO видео вход
14.Разъемы SCART (вход/выход)
15.Антенный вход
16.Антенный выход
