Подключение
02
14
Ru
Переключение видеовыхода в режим
чересстрочной развертки с передней
панели управления
Переключите проигрыватель в режим
ожидания, нажав на передней панели кнопку
STANDBY/ON, а затем нажмите кнопку
для переключения проигрывателя в режим
Interlace (чересстрочная развертка).
Совместимость проигрывателя с
телевизорами высокой четкости с
прогрессивной разверткой
Этот проигрыватель совместим с
прогрессивной системой защиты видео от
копирования Macro Vision System Copy Guard.
Потребителям следует помнить, что не все
марки телевизоров высокой четкости
полностью совместимы с данным продуктом,
что может привести к появлению помех в
изображении. При возникновении искажений в
изображениях формата 525/625 с
прогрессивной разверткой рекомендуется
переключить подключение на ‘стандартный
видеовыход’ (Interlace - чересстрочная
развертка). При возникновении вопросов о
совместимости нашего телевизора с данной
моделью проигрывателя обратитесь в
фирменный сервисный центр по
обслуживанию покупателей.
Этот проигрыватель совместим со
следующими устройствами отображения
Pioneer:
PDP-505HDE, PDP-435HDE

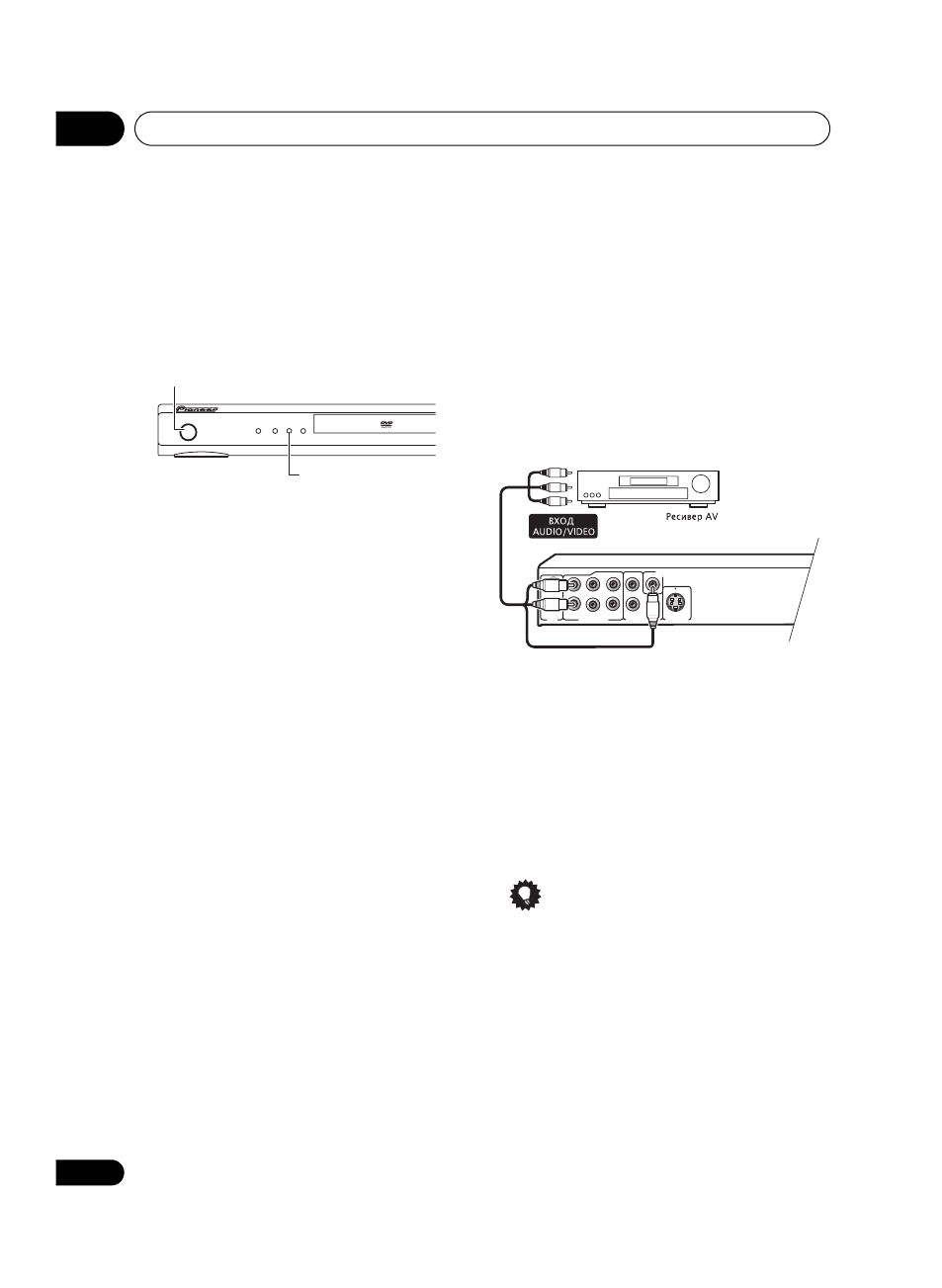

Подключение к ресиверу AV
Этот проигрыватель можно подсоединить к
ресиверу AV с помощью многоканальных
аналоговых выводов или посредством одного
из цифровых выводов.
Кроме того, для обеспечения совместимости с
дисками всех форматов можно подсоединить
двухканальные аналоговые выводы.
Возможно, к ресиверу AV потребуется также
подключить и видеовыход. Можно
использовать любой из имеющихся на
проигрывателе видеовыходов (на рисунке
показано подключение для стандартного
(композитного) видеосигнала).
1
Подключите аналоговые гнезда AUDIO
OUT (2-канальный) и VIDEO OUTPUT
проигрывателя к соответствующему набору
аудио- и видеовходов на ресивере AV.
2
Подключите видеовыход ресивера AV к
видеовходу телевизора.
На схеме показаны стандартные подключения
видеооборудования, но вместо них можно
использовать разъемы S-Video или
компонентного видео, если они имеются.
Для подключения к ресиверу AV при желании
можно использовать разъем SCART AV, S-
video или разъемы компонентного видео.
Совет
• Обычно следует использовать видеокабеля
одно и того же типа для соединения DVD-
проигрывателя и ресивера AV, а также
ресивера AV и телевизора.
Подключение мультиканальных
аналоговых выводов
Если ресивер AV оборудован 5.1-канальнымми
выводами, мы рекомендуем подсоединять к
нему этот тпроигрыватель с помощью
мультиканальных аналоговых выводов. Это
STANDBY/ON
STANDBY/ON
S-VIDEO OUT
AUDIO OUT (5.1ch)
COMPONENT VIDEO OUT
AUDIO OUT
(2ch)
VIDEO OUT
P
R
P
B
Y
SL
SR
SW
C
L
L
R
R
