Подключение
02
12
Ru
1
Подключите гнезда VIDEO OUT и
AUDIO OUT (2-канальный) к
соответствующим входам A/V на
телевизоре.
С помощью прилагаемого кабеля аудио/видео
подключите красный и белый штекеры к
аудиовыходам, а желтый штекер - к
видеовыходу. Убедитесь, что левый и правый
аудиовыходы подключены к соответствующим
входам для обеспечения надлежащего
стереозвука.
Об использовании компонента или кабеля
S-video для подсоединения видеооборудования
смотрите ниже.
2
Подключите прилагаемый кабель
питания к гнезду AC IN, затем вставьте его в
розетку электропитания.
Примечание
• Перед отключением проигрывателя от
розетки электропитания сначала
выключите его с помощью кнопки
STANDBY/ON на передней панели или
на пульте дистанционного управления, и
дождитесь, пока на дисплее проигрывателя
не погаснет индикация -OFF- .
• По вышеупомянутым причинам не
подключайте данный проигрыватель к
отключаемым источникам питания,
имеющимся на некоторых усилителях и
ресиверах AV.

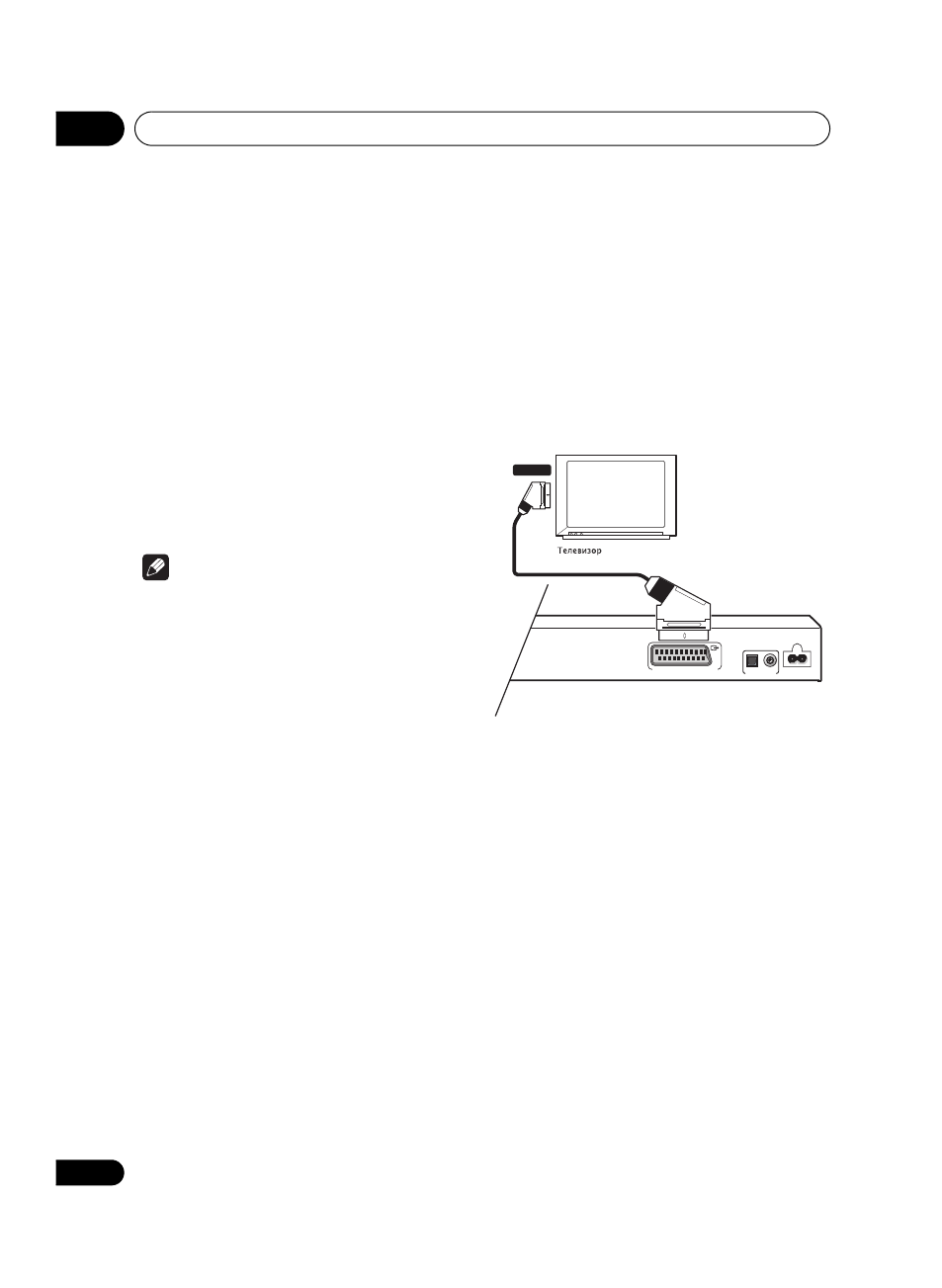

Подключение с помощью
кабеля SCART AV
Разъем AV типа SCART предназначен для
подключения телевизора или ресивера AV. В
качестве видеовыхода можно выбрать
обычный композитный сигнал, S-video и RGB.
Для получения сведений об установке см. AV
Connector Out (Выходной разъем AV) на
стр. 38.
Разъем SCART AV содержит аналоговые
аудиовыходы, поэтому не требуется
подключать разъемы AUDIO OUT L/R.
1
Используйте кабель SCART (не входит в
комплект поставки) для подключения
выхода AV CONNECTOR (RGB) к входу
SCART AV телевизора (или ресивера AV).
Подключение с помощью
выхода S-video
Если телевизор (или другой аппарат) оснащен
входом S-Video (S1), то для получения более
высокого качества изображения вместо
стандартного (композитного) выхода можно
использовать выход S-Video проигрывателя.
•
Для подключения гнезда S-VIDEO OUT
к входу S-Video на телевизоре (либо
мониторе или ресивере AV) воспользуйтесь
кабелем S-Video.
Перед подключением совместите небольшой
треугольник, находящийся над гнездом, с
соответствующей маркировкой на штекере.
COAXIAL
AUDIO OUT
OPTICAL
DIGITAL
AC IN
AV CONNECTOR (RGB) TV/AV Receiver
SCART
