ПОДКЛЮЧЕНИЯ СИСТЕМЫ

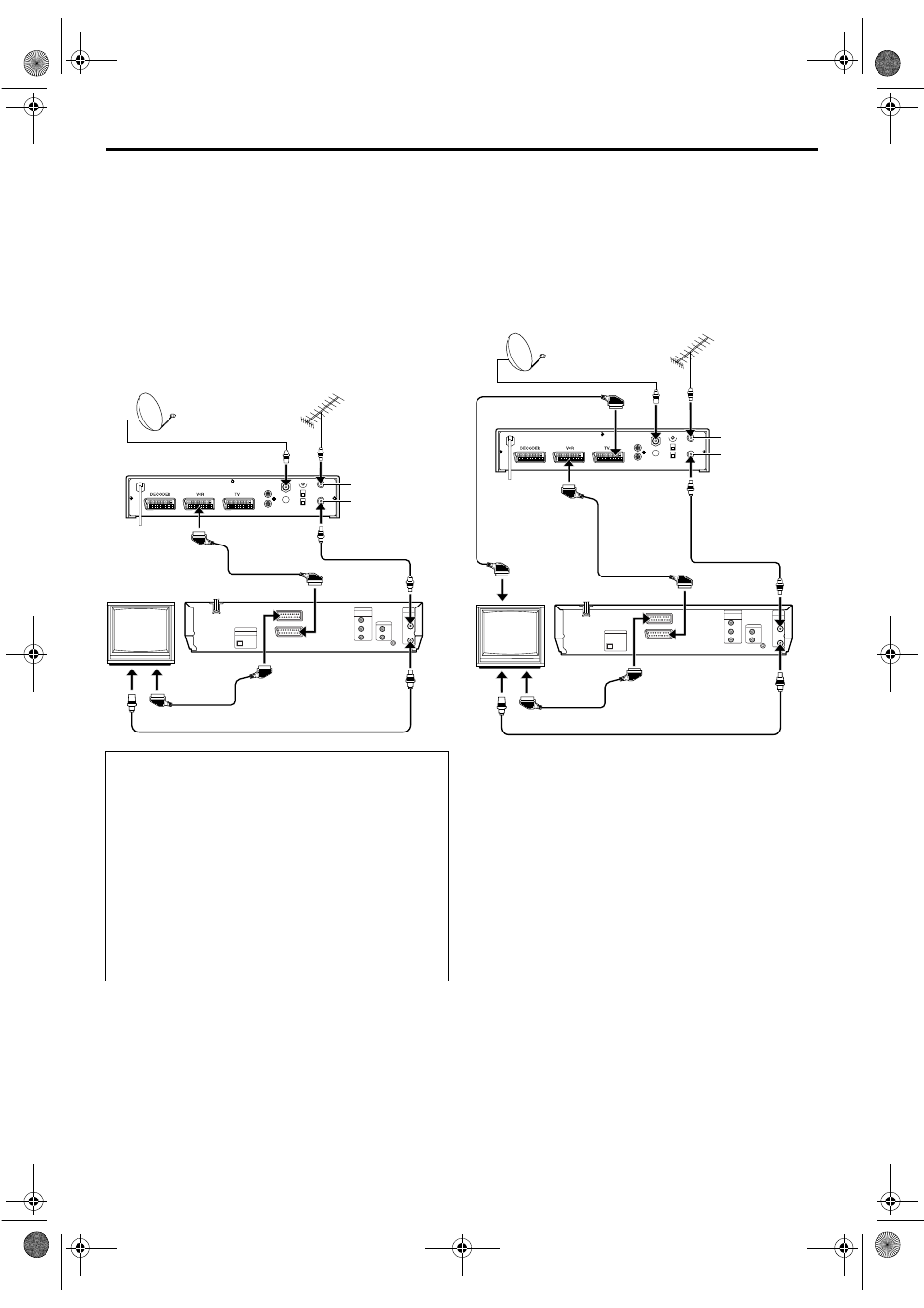

Подключение к
спутниковому тюнеру
Простые подключения
Это является примером простого подключения,
если Ваш ТВ имеет один 21-штырковый входной
аудио/видео разъем (SCART).
Подключите спутниковый тюнер к разъему L-2 IN/
DECODER, затем подключите разъем L-1 IN/OUT к
разъему телевизора.
ПРИМЕЧАНИЯ:
● Установите пункт “L-2 ВЫБРАТЬ” в положение “А/В”.
(
੬
стр.57)
● Вы можете использовать функцию автоматической
записи спутниковой программы (
੬
стр.28) с этим
подключением. (только дека S-VHS)
● Для записи программы через спутниковый тюнер
выберите режим L-2, нажав кнопку AUX (цифровая
кнопка “0”) и/или PR так, чтобы на передней
дисплейной панели появилась индикация “L-2”. (только
дека S-VHS)
● Относительно подробностей обращайтесь к инструкции
по эксплуатации спутникового тюнера.
Сложные подключения
Это является примером рекомендованных
подключений, если Ваш ТВ имеет два
21-штырковых входных аудио/видео разъемов
(SCART).
Подключите разъем L-1 IN/OUT к разъему
телевизора и разъем L-2 IN/DECODER к разъему
спутникового тюнера. Затем подключите
спутниковый тюнер и ТВ.
ПРИМЕЧАНИЯ:
● Установите пункт “L-2 ВЫБРАТЬ” в положение “А/В”.
(
੬
стр.57)
● Вы можете использовать функцию автоматической
записи спутниковой программы (
੬
стр.28) с этим
подключением. (только дека S-VHS)
● Для записи программы через спутниковый тюнер
выберите режим L-2, нажав кнопку AUX (цифровая
кнопка “0”) и/или PR так, чтобы на передней
дисплейной панели появилась индикация “L-2”. (только
дека S-VHS)
● Относительно подробностей обращайтесь к инструкции
по эксплуатации спутникового тюнера.
ВАЖНАЯ ИНФОРМАЦИЯ
Когда Вы выберите режим “СПУТНИК” (
੬
стр.57) для
позиции “L-2 ВЫБРАТЬ”, то можно просматривать
спутниковое телевещание, используя телевизор в его
режиме аудио/видео, даже если аппарат выключен.
Когда аппарат находится в режиме остановки или
записи, нажмите кнопку
TV/VCR на ПДУ, чтобы
выключить индикатор VCR на передней дисплейной
панели.
● Если Вы включите аппарат, когда питание
спутникового тюнера выключено, ничего не появится
на экране ТВ. В этом случае включите спутниковый
тюнер или установите ТВ в его режим телевизора,
или нажмите кнопку
TV/VCR на ПДУ, чтобы
установить аппарат в видео режим.
Наружный аппарат
Кабель спутниковой антенны
Спутниковый тюнер
Антенна
Телевизионный
антенный кабель
ТВ
ANTENNA OUT
ANTENNA IN
Наружный аппарат
Кабель спутниковой
антенны
Спутниковый
тюнер
Антенна
Телевизионный
антенный кабель
ТВ
ANTENNA OUT
ANTENNA IN
