10 РЕКОМЕНДАЦИИ РЕМОНТНЫМ
СЛУЖБАМ
Регулировка для различного давления газа
Для работы на другом виде (давлении) газа надо заменить сопла горелок и винты
малого расхода (ВМР) в кранах и терморегуляторе. Сопла и ВМР имеют маркировку и
устанавливаются согласно таблицы 1.
Замена сопла горелки стола
Для замены сопла в горелке необходимо:
-
снять решетку.
-
снять с горелки шляпку со сместителем.
-
торцевым гаечным ключом (S=7мм)
выкрутить и заменить сопло.
-
сборку произвести в обратной последо-
вательности.

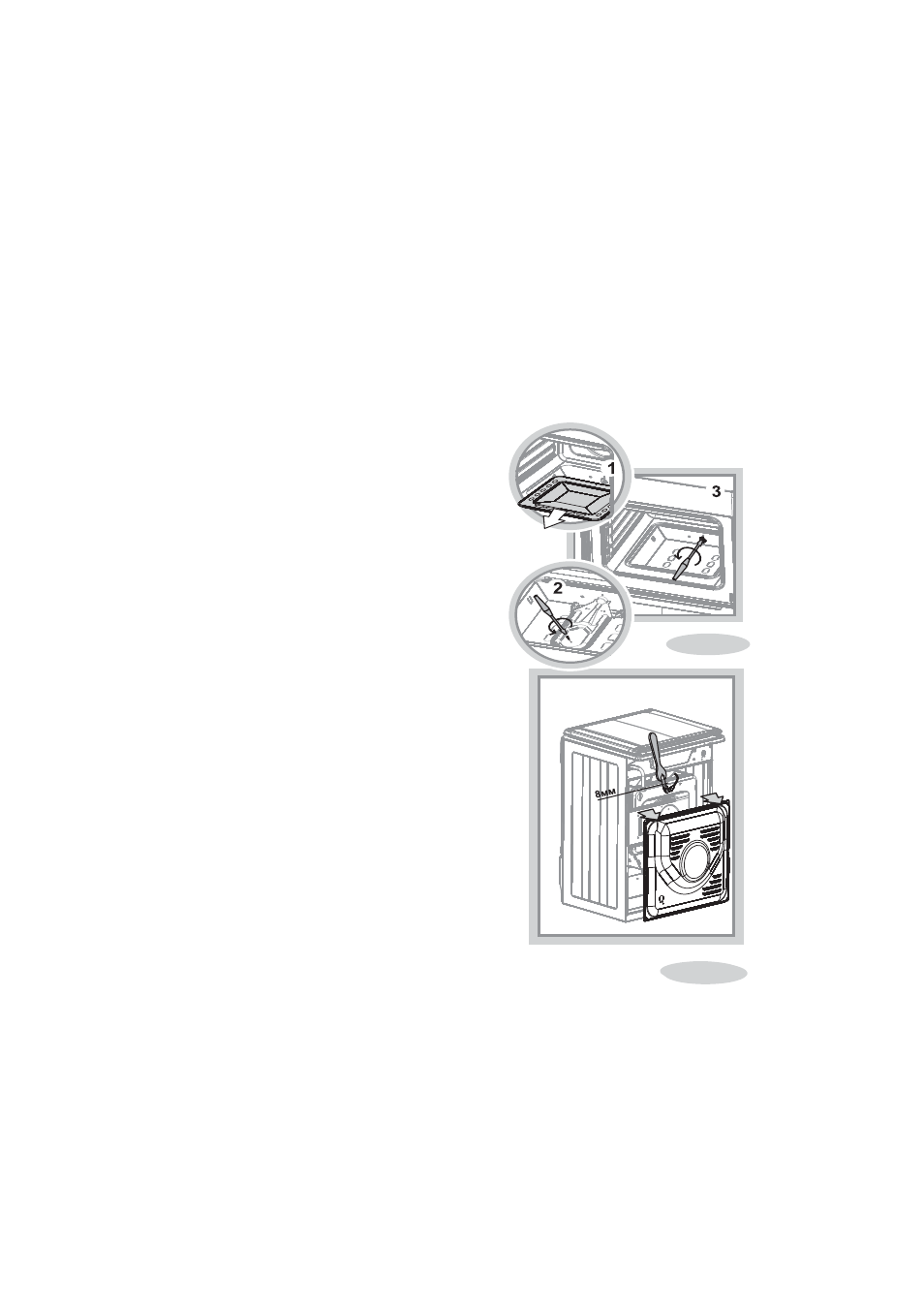

Замена сопла горелки духовки (рис.18)
-
снять дно духовки.
-
вывернуть винт крепления горелки.
-
снять горелку с корпуса.
-
торцевым гаечным ключом (S = 8 мм)
выкрутить и заменить сопло.
-
с б о р к у п р о и з в е с т и в о б р а т н о й
последовательности.
Замена сопла горелки гриль
Если возможен доступ к плите с обратной
стороны:
-
при помощи ключа выкрутить и заменить
сопло (рис.19).
Если доступ затруднен, нужно:
-
вывернуть винт крепления жарочной
горелки.
-
снять горелку с корпуса, чтобы обеспечить
доступ к соплу.
-
торцевым гаечным ключом (S = 8 mm)
выкрутить и заменить сопло.
-
с б о р к у п р о и з в е с т и в о б р а т н о й
последовательности.
Регулировка винтов малого расхода
(ВМР) ТУПа и кранов с безопасностью
горелок стола и духовки.
При переводе плиты на другой вид газа
(
давление) после замены сопел горелок
необходимо отрегулировать ВМР.
Рис.19
Рис.18
