Инструкция по эксплуатации GEFEST 1502
Страница 32
30

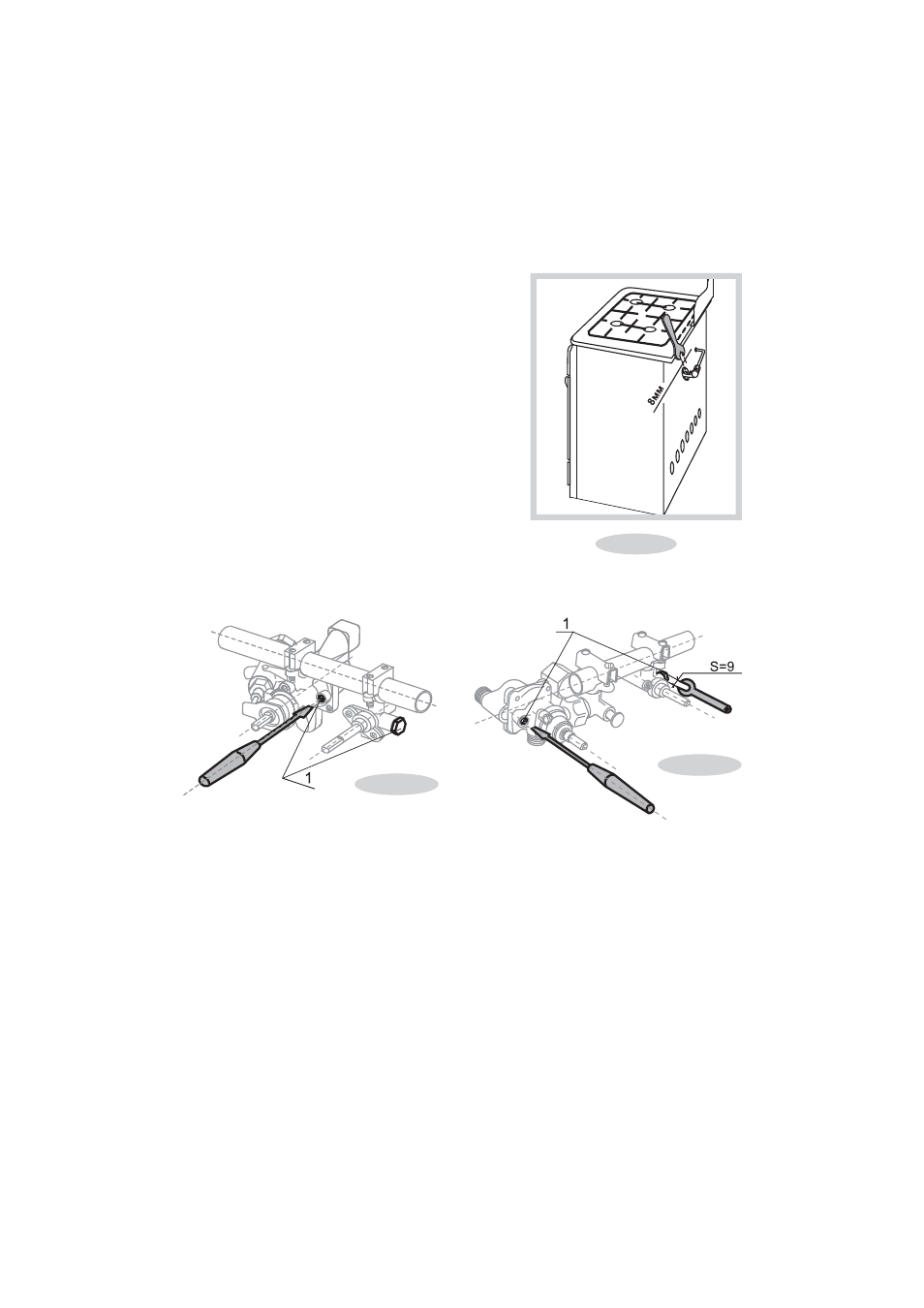

Замена сопла горелки гриль
Если возможен доступ к плите с обратной
стороны:
-
Выкрутить при помощи ключа сопло
(
Рис.26)
Если доступ затруднен, нужно:
-
Вывернуть винт крепления жарочной
горелки.
-
Снять горелку с корпуса, чтобы обеспечить
доступ к соплу.
-
Торцевым гаечным ключом (S = 8 mm)
выкрутить и заменить сопло.
-
Сборку произвести в обратной
последовательности.
Рис.26
Замена винтов малого расхода в ТУПе
и кранах горелок стола (Рис. 27 и 28)
поз. 1 - винты малого расхода (завернуть до упора)
Регулировка шибера горелки духовки
-
Выдвинуть дно духовки;
-
Выкрутить шуруп и достать горелку из корпуса сопла (рис. 29).
-
Отвернуть винты, снять левый уголок и боковую стенку.
-
Установить горелку, зажечь и, регулируя зазор А, добиться нормального горения
(
уменьшение зазора снижает напряженность пламени, увеличение - повышает
интенсивность).
-
Закрепить горелку и собрать все узлы в обратной последовательности.
Рис.27
Рис.28
