17

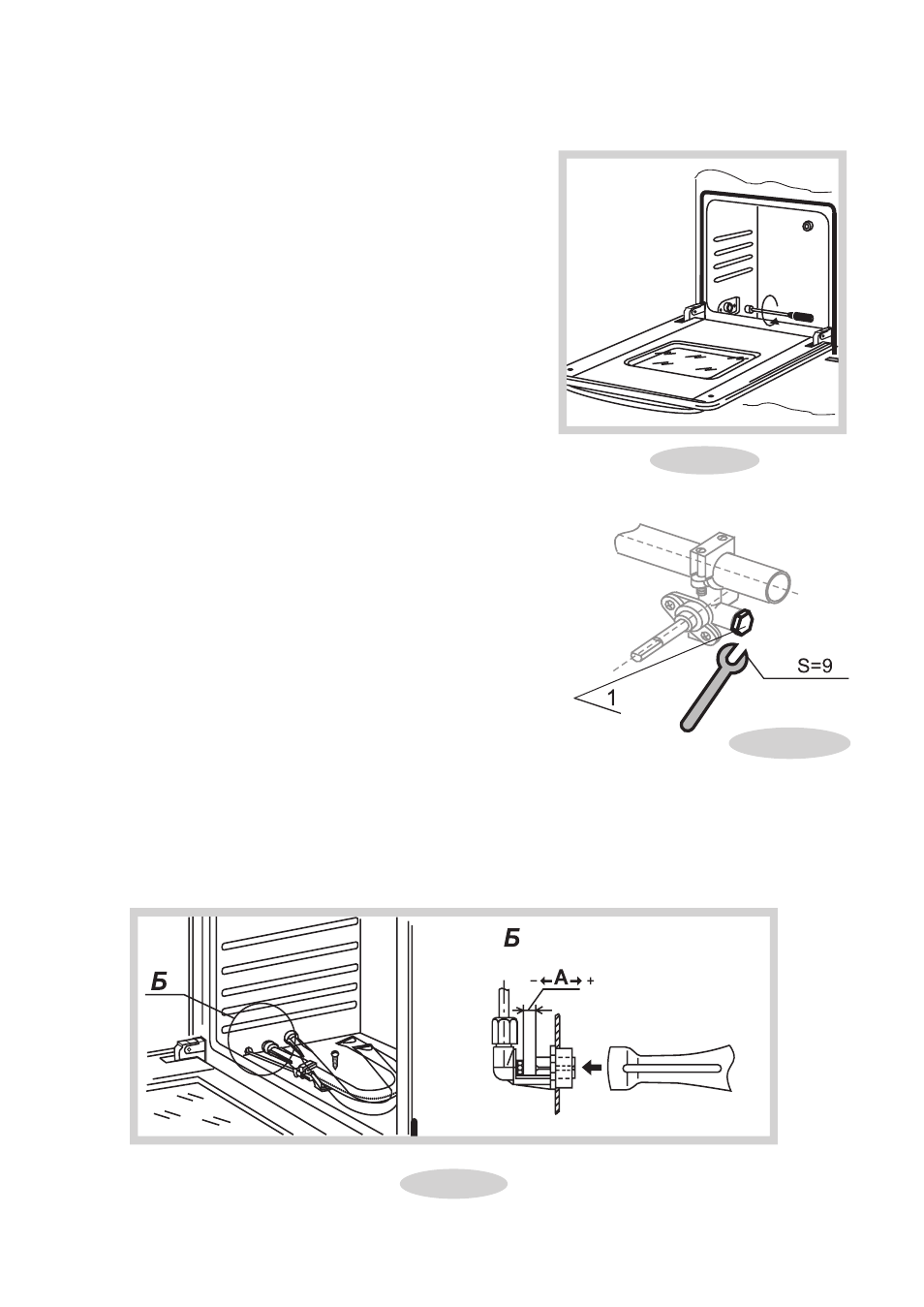

Замена винтов малого расхода в кранах (Рис. 17)
поз. 1 - винты малого расхода (завернуть до упора)
Регулировка шибера горелки духовки
- Выдвинуть дно духовки;
- Выкрутить шуруп и достать горелку из корпуса
сопла (рис. 18).
- Отвернуть винты, снять левый уголок и боковую
стенку.
- Установить горелку, зажечь и, регулируя зазор
а, добиться нормального горения (уменьшение
зазора снижает напряженность пламени,
увеличение - повышает интенсивность).
- Закрепить горелку и собрать все узлы в
обратной последовательности.
Рис.17
- Вывернуть сопло и заменить на новое.
- Сборку произвести в обратной последо-
вательности.
ВажНо: УПЛОТНИТеЛьНОе КОЛьЦО ПРИ
СбОРКе С ГАЗОПРОВОДОм ДОЛЖНО
НАХОДИТьСя В КОРПУСе СОПЛА!
Замена сопла горелки духовки (рис.16)
- Выдвинуть дно духовки.
- Вывернуть винт крепления горелки.
- Снять горелку с корпуса, чтобы
обеспечить доступ к соплу.
- Торцевым гаечным ключом (S = 8 мм)
выкрутить и заменить сопло.
- Сборку произвести в обратной
последовательности.
Рис.16
3200.00.0.000 РЭ
Рис.18
