10 РЕКОМЕНДАЦИИ РЕМОНТНЫМ СЛУЖБАМ

Регулировка для различного давления газа

Для работы на другом виде (давлении) газа надо заменить сопла горелок и винты
малого расхода (ВМР) в кранах и терморегуляторе. Сопла и ВМР имеют обозначение и
устанавливаются согласно таблице 3.

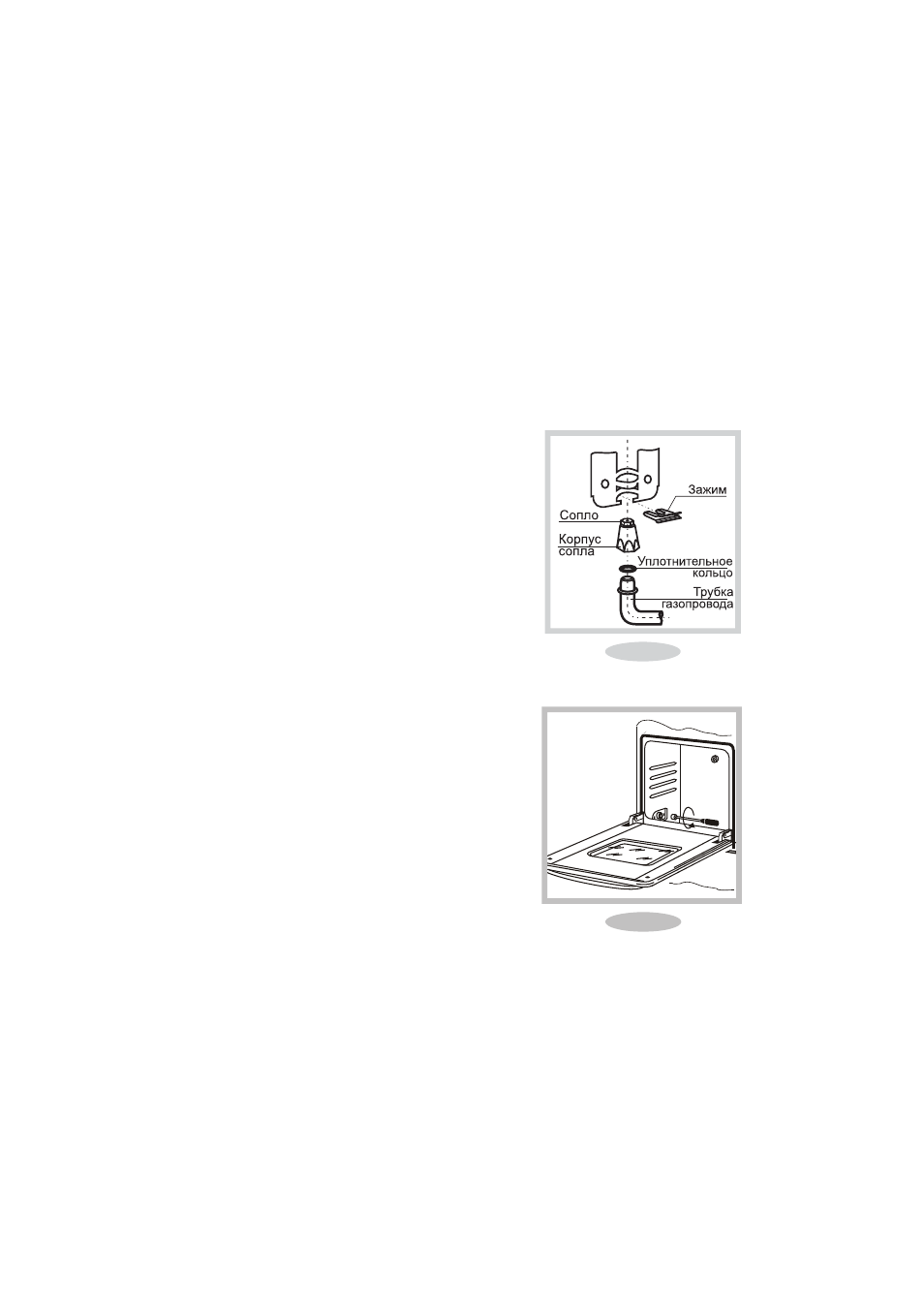

Соединение и сборка газопровода с корпусом горелки стола показаны на рис. 20

Рис.20

Замена сопла горелки стола

Для замены сопла в горелке “Gefest” (рис.20):
-

Снять решетку и горелки.

-

Отвернуть крепежные винты и поднять
стол.

-

Сжать и достать зажим, затем снять корпус
сопла с трубы газопровода.

-

Вывернуть сопло и заменить на новое.

-

Сборку произвести в обратной последо-
вательности.

ВАЖНО! УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ПРИ
С БО Р К Е С ГАЗО П РО ВОД О М Д ОЛ Ж Н О
НАХОДИТЬСЯ В КОРПУСЕ СОПЛА.
Для замены сопла в горелках “Sabaf” и
“Somipress”:
-

снять решетку

-

снять с горелки шляпку со сместителем

-

торцевым гаечным ключом (S=7мм)
выкрутить и заменить сопло

-

сборку произвести в обратной последо-
вательности.

Замена сопла горелки духовки
(рис.21)

-

Выдвинуть дно духовки.

-

Вывернуть винт крепления горелки.

-

Снять горелку с корпуса, чтобы

обеспечить доступ к соплу.

-

Торцевым гаечным ключом (S = 8 мм)

выкрутить и заменить сопло.

-

Сборку произвести в обратной

последовательности.

22

1200.00.0.000 РЭ

Рис.21
