Регулировка шибера горелки духовки (рис. 7)
В зависимости от вида и давления газа установить зазор Н (Н
1
)
согласно
таблице 4.
Если при включении горелки духовки на максимальное пламя наблюдается
напряженное горение и происходит отрыв пламени (явление, когда в газовую
смесь поступает много воздуха), необходимо регулировкой зазора добиться
нормального горения (без отрыва и проскока языков пламени).
17

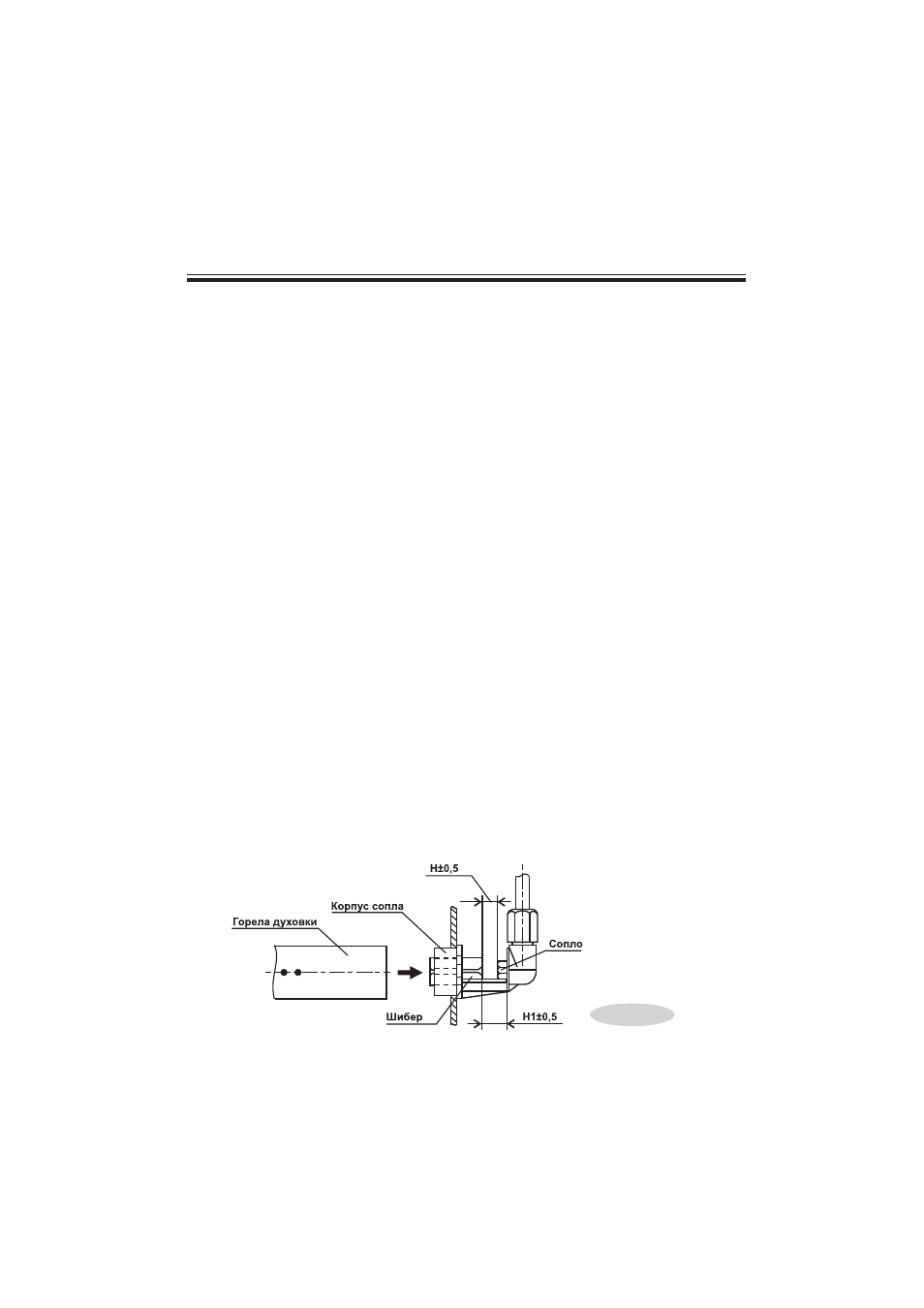

Рис.7
Замена сопла горелки духовки и регулировка шибера горелки
духовки
–
Положить плиту на заднюю стенку.
–
Демонтировать дно плиты и поддон духовки.
–
Вывернуть винт крепления горелки.
–
Снять горелку духовки, чтобы обеспечить доступ к соплу.
–
Торцевым гаечным ключом (S = 8 мм) выкрутить и заменить сопло.
–
Отрегулировать шибер горелки духовки (см.ниже).
–
Сборку плиты произвести в обратной последовательности.
Регулировка винта малого расхода (ВМР) крана
с безопасностью горелоки духовки.
При переводе плиты на другой вид газа (давление) после замены сопла
горелки духовки необходимо отрегулировать ВМР. Для этого необходимо
перевести ручку крана в положение «малое пламя», снять ручку и воротник
и отверткой, вращая ВМР, добиться минимального, но устойчивого пламени
горелки (длина пламени должна составлять 4…6 мм).
Правильность настройки проверяется быстрым поворотом ручки крана из
положения «максимальное пламя» в положение «малое пламя». Пламя при
этом не должно гаснуть.
После настройки опломбировать положение ВМР нанесением слоя эмали
НЦ-132 ГОСТ6631-74.
