162
Глава 9. Подключение внешних устройств
Глава 9
Подключение KR-7/5 к
аудиоаппаратуре
При подключении KR-7/5 к аудиоаппаратуре, Вы можете
выводить звук с инструмента на внешние аудиосистемы
или записывать собственные композиции на магнитофон
(или другие записывающие устройства).
При подсоединении используйте аудиокабели (приобре-
таются отдельно) со стандартными джеками.

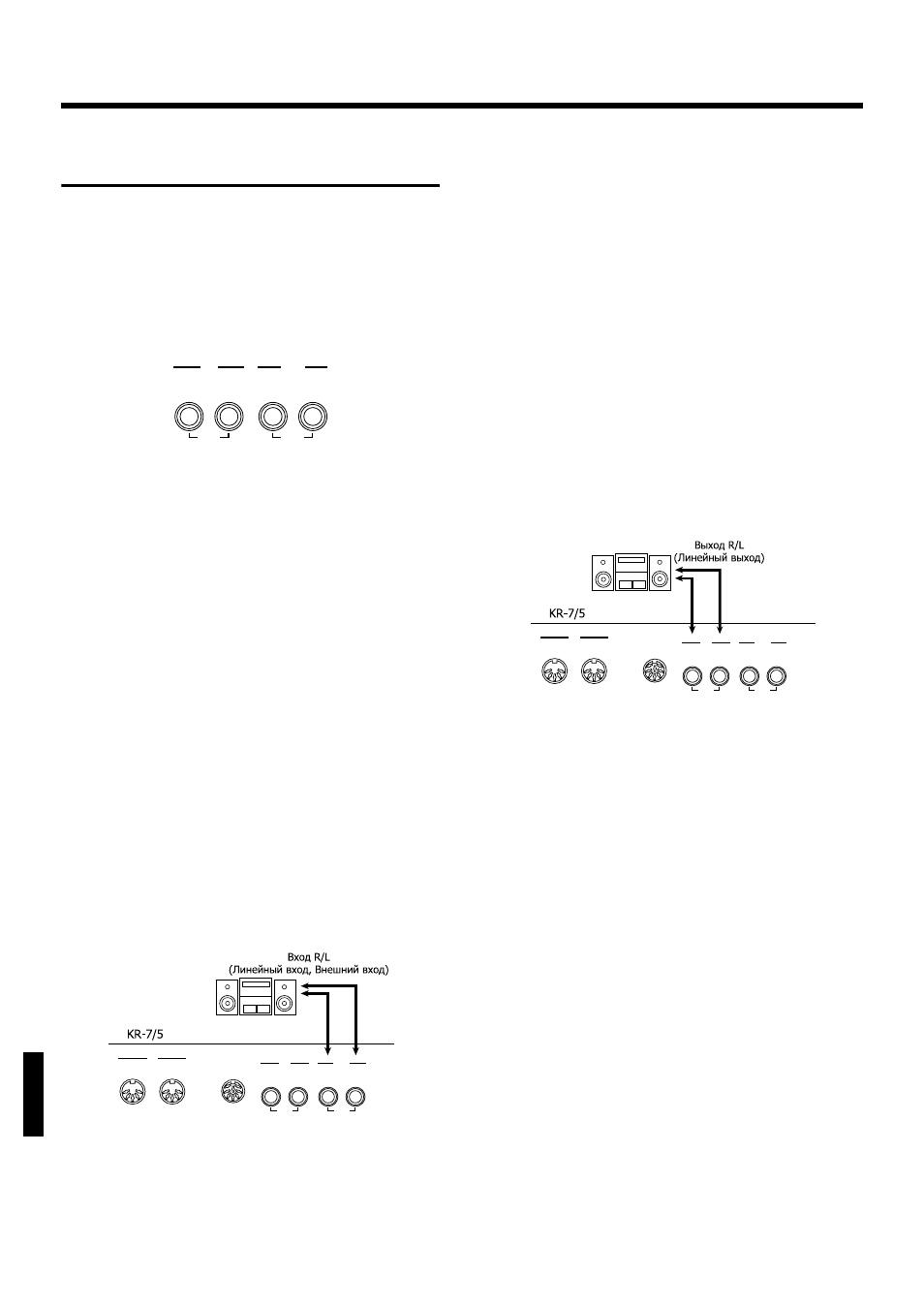

Q Разъемы
fig.09-
Выходные разъемы (Output)
С помощью специальных аудиокабелей (приобретаются
отдельно) Вы можете подключить аудиоаппаратуру и
воспроизводить звуки с KR через динамики подключен-
ного устройства, либо записывать Ваше исполнение на
аудиокассеты или другие носители.
Если подключенное устройство имеет монофонический
вход, используйте джек L (Mono).
Входные разъемы (Input)
С помощью специальных аудиокабелей (приобретаются
отдельно) к инструменту можно подключить другой ис-
точник звука (например, магнитофон или электронный
инструмент) и воспроизводить звуки с подключенного
устройства через динамики Вашего KR.
Если подключенное устройство имеет монофонический
вход, используйте джек L (Mono).
Q Подключение
* Во избежание повреждения динамиков и усилителей, пре-
жде чем подсоединить KR-7/5 к другим устройствам,
выверните ручки громкости до минимума и отключите
питание всех устройств.
Воспроизведение звуков с KR-7/5 через динамики
магнитофона или запись Вашего исполнения на
звукозаписывающее устройство
fig.09-
1.
Выверните до минимума ручки громкости KR-7/5
и устройства, к которому производится
подключение.
2.
Выключите из сети инструмент и оборудование,
к которому производится подключение.
3.
Подключите MIDI-кабель (продается отдельно) к
соответствующим разъемам каждого устройства.
4.
Включите KR в сеть.
5.
Включите в сеть устройство, к которому произво-
дится подключение.
6.
Установите нужный уровень громкости обоих
устройств.
Запись Вашего исполнения на записывающее устройство
7.
Включите режим записи на записывающем
устройстве.
8.
Начните играть на инструменте.
9.
Закончив игру, остановите запись на
записывающем устройстве.
Воспроизведение звуков с аудиоустройства через
динамики Вашего инструмента
fig.09-
1.
Выверните до минимума ручки громкости KR-7/5
и устройства, к которому производится
подключение.
2.
Выключите из сети инструмент и оборудование,
к которому производится подключение.
3.
Подключите аудиокабель (продается отдельно) к
соответствующим разъемам каждого устройства.
4.
Включите в сеть устройство, к которому
производится подключение.
5.
Включите KR в сеть.
6.
Установите нужный уровень громкости обоих
устройств.
После окончания работы отключите все устройства в
следующем порядке:
1.
Выверните до минимума ручки громкости KR-7/5
и подключенного устройства.
2.
Выключите KR-7/5.
3.
Выключите подсоединенное устройство.
Output
R L(Mono)
Input
R L(Mono)
Stereo Stereo
Output
R L(Mono)
Input
R L(Mono)
Stereo Stereo
Pedal In Out
MIDI
Output
R L(Mono)
Input
R L(Mono)
Stereo Stereo
Pedal In Out
MIDI
