Описание панелей

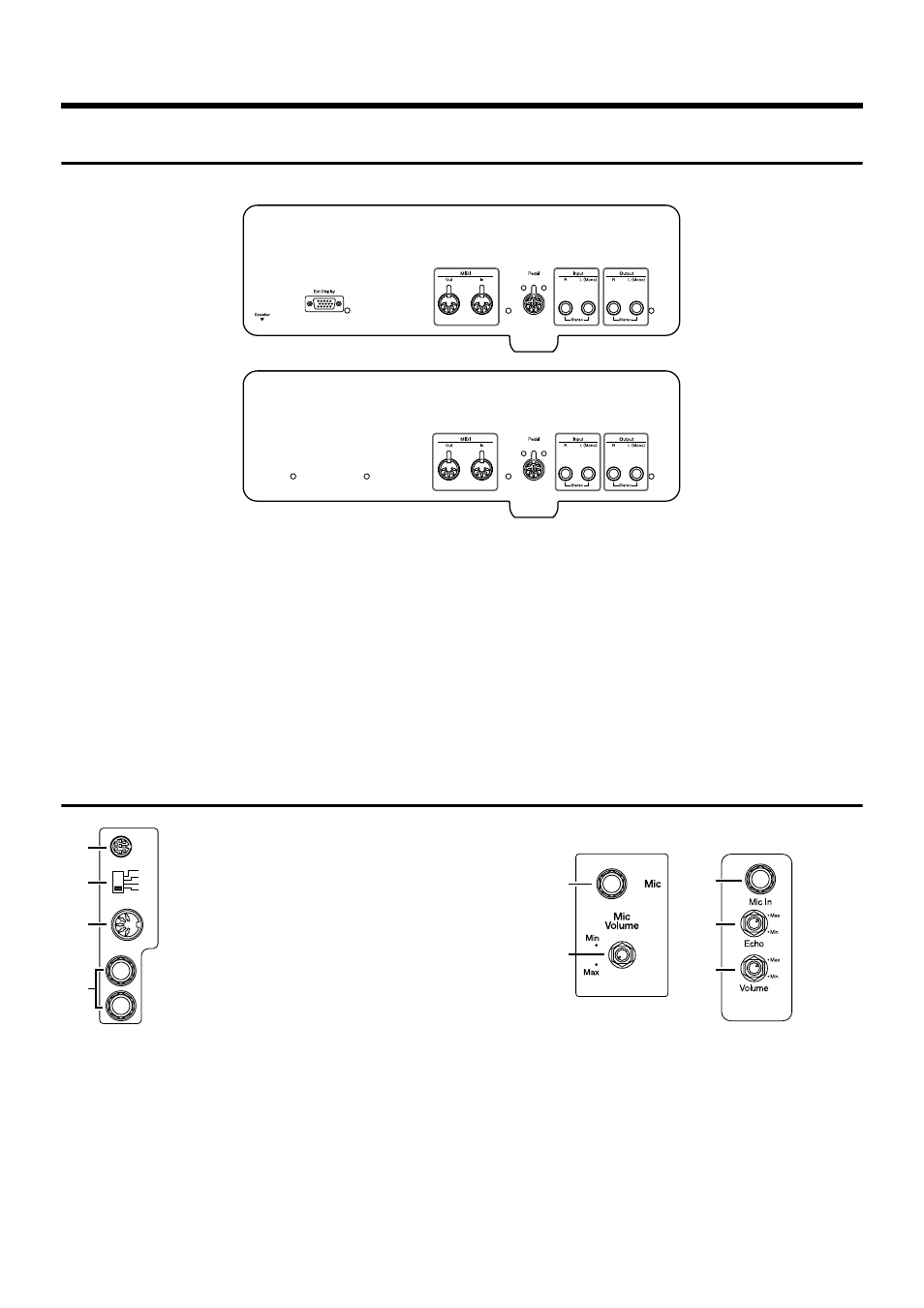

Задняя панель
1. Разъемы MIDI OUT/IN
Служат для подключения к инструменту внешних MIDI-
устройств и для обмена информацией между ними (стр.
158).
*
На нижней панели есть еще один разъем MIDI IN. Эти два
разъема нельзя использовать одновременно.
2. Разъем Pedal
Служит для подключения педали (стр. 18).
3. Входные разъемы
Эти разъемы могут быть подсоединены к другому аудиоуст-
ройству, такому как магнитофон или проигрыватель ком-
пакт-дисков, так что эти звуки будут выводиться с динами-
ков KR-7/5 (стр. 162).
4. Выходные разъемы
Эти разъемы можно подсоединить к Вашей аудиосистеме
для усиления звука; либо к магнитофонному рекордеру или
другому подобному устройству для записи Вашей игры на
магнитофон (стр. 162).
5. Разъем Ext Display (äëÿ KR-7)
Предназначен для подключения внешнего дисплея, на кото-
рый можно выводить партитуру или слова песен (стр. 21).
Нижняя панель
1. Переключатель PC/MIDI
К этому разъему Вы можете подклю-
чить компьютер для обмена информа-
цией между ним и инструментом (стр.
163).
2. Компьютерный переключатель
Положение этого выключателя опреде-
ляет тип подключенного устройства -
компьютеры - Mac/PC-1/PC-2 или MIDI
и портом компьютера (стр. 163).
* Вы не можете одновременно использовать
разъемы MIDI OUT/IN и Computer.
3. Разъем MIDI IN
Сюда можно подключить внешнее MIDI-устройство для
получения информации (стр. 158).
*
Также на задней панели KR-7/5 имеется разъём MIDI IN . 2
разъёма MIDI IN не могут быть использованы одновременно.
4. Разъемы для наушников
Сюда можно подключить наушники (стр. 20).
5. Разъем Mic In
Используется для подсоединения микрофона (стр. 21).
6. Ручка Echo (äëÿ KR-5)
Регулирует уровень реверберации (стр. 21).
7. Ручка Mic Volume
Регулирует уровень громкости микрофона (стр. 21).
