159
Глава 9. Подключение внешних устройств
Гла
в
а 9
Q
Подключение
* Во избежание повреждения динамиков и усилителей,
прежде чем подсоединить KR-7/5 к другим устройствам,
установите уровни громкости всех устройств на мини-
мальный уровень и отключите питание всех устройств.
1.
Выверните до минимума ручку громкости KR-7/5
и устройств, к которым производится подклю-
чение.
2.
Выключите из сети инструмент и устройства, к
которым производится подключение.
3.
Установите компьютерный переключатель (рас-
положен на нижней панели) в положение "MIDI".
4.
Подключите MIDI-кабель (продается отдельно) к
соответствующим разъемам каждого устройства.
См. приведенный ниже пример.
5.
Включите эти устройства (в том числе и KR-7/5) в
сеть.
6.
Отрегулируйте нужный уровень громкости.
7.
При необходимости задайте MIDI-установки для
каналов отправки и приема.
Подробнее о MIDI-установках см. на стр. 160–стр.
161.

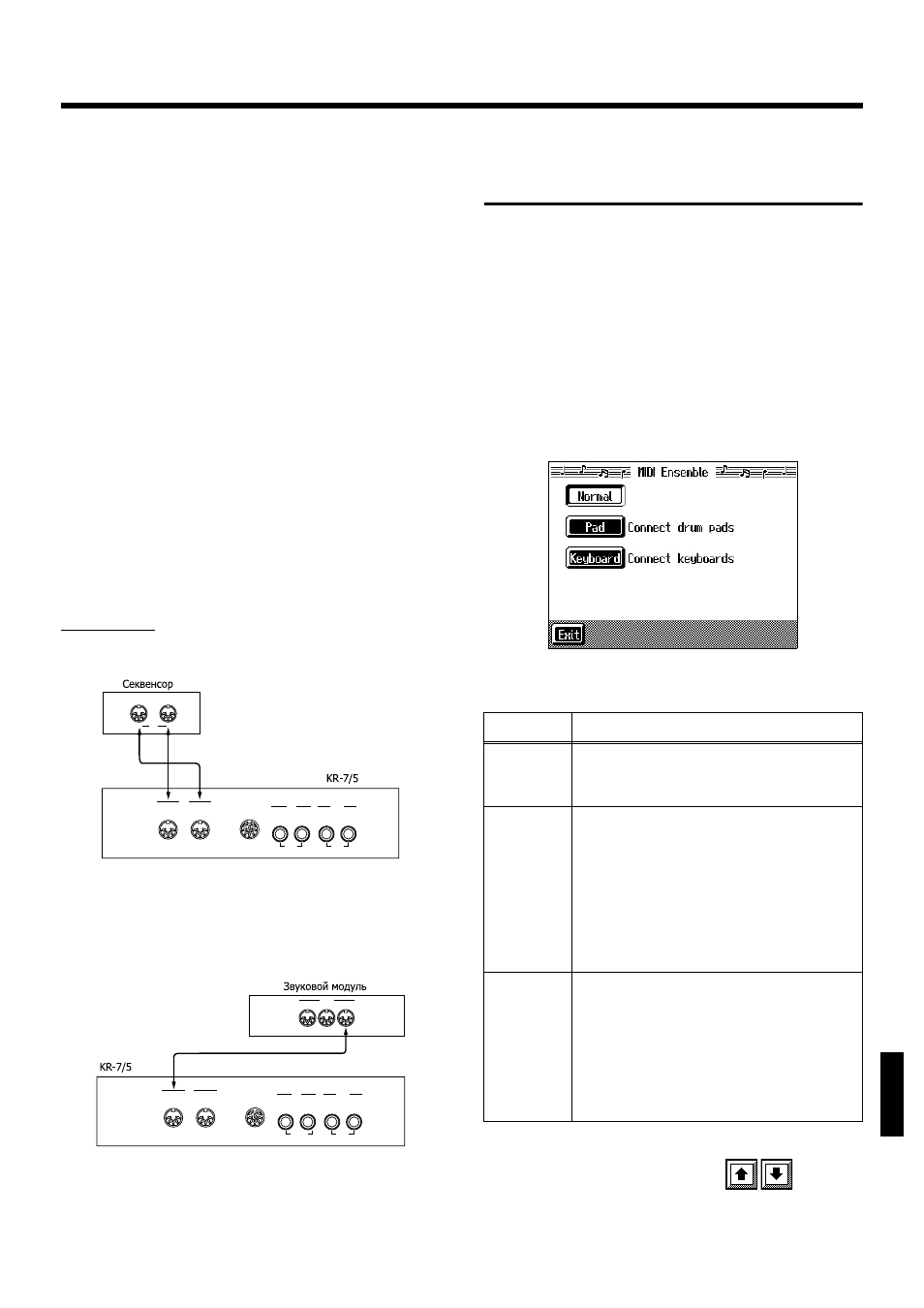

Например:
Подключение MIDI-секвенсора
fig.09-10
* При подключении KR-7/5 к MIDI-секвенсору, установите
его в режим Local OFF. Подробнее см. раздел "Отклю-
чение клавиатуры от встроенного звукового генератора
(функция Local On/Off)" (стр. 160).
Подсоединение звукового модуля
fig.09-
Игра в ансамбле с MIDI-
инструментами (функция
MIDI Ensemble)
Для того, чтобы играть в ансамбле с другими электрон-
ными инструментами, к разъему MIDI In Вашего KR Вы
можете подсоединить электронные ударные или другие
MIDI-инструменты. Для этих инструментов Вы сможете
легко задать установки MIDI. Звук подключенных инстру-
ментов будет воспроизводиться через динамики KR-7/5.
1.
Выведите на дисплей основной экран Basic, либо
нажмите кнопку [Piano] секции One Touch
Program.
2.
Дотроньтесь до иконки <Functions>.
3.
Дотроньтесь до иконки <MIDI Ensemble>.
На дисплее появится одноименный экран.
fig.09-04.eps
4.
Для использования разъема MIDI In выберите
один из трех возможных режимов.
5.
Если Вы выбрали режим "Keyboard", далее выби-
райте тон с помощью иконок
.
Подключённая клавиатура играет, используя
выбранный тембр
In
Out
MIDI
Output
R
L(Mono)
Input
R
L(Mono)
Stereo
Stereo
Pedal
In
Out
MIDI
OUT
THRU
IN
MIDI
Output
R
L(Mono)
Input
R
L(Mono)
Stereo
Stereo
Pedal
In
Out
MIDI
Иконка
Описание
Normal
Стандартная установка. Изменение тона
и других установок производятся с под-
ключенного устройства.
Pad
Выберите этот режим, когда к разъему
MIDI In Вашего инструмента подключена
электронная перкуссия (например,
Roland's SPD-20 Total Percussion Pad). В
этом случае нет необходимости задавать
MIDI-установки на KR. Выберите тоны и
задайте другие установки с SPD-20 (под-
робнее см. в Руководстве пользователя
SPD-20).
Keyboard
Выберите этот режим, когда к разъему
MIDI In Вашего инструмента подключена
клавиатура (например, Roland A-37 или
AX-7 MIDI Keyboard Controller). Вы мо-
жете выбирать тоны для подключенной
клавиатуры с помощью KR-7/5. Задавать
какие-либо MIDI-установки на KR нет
необходимости.
