“Инструкция по установке”
Подключение к автономной сирене (не входит в комплект):
• Подсоедините коричневый провод к проводу положительного триггера сирены
• Отрицательный неиспользуемый триггер сирены соедините с проводом питания
сирены
• Питание для автономной сирены можно взять с красного провода питания в
разъеме CN1 после предохранителя 30 А
• Надежно подсоедините черный провод сирены к МАССЕ

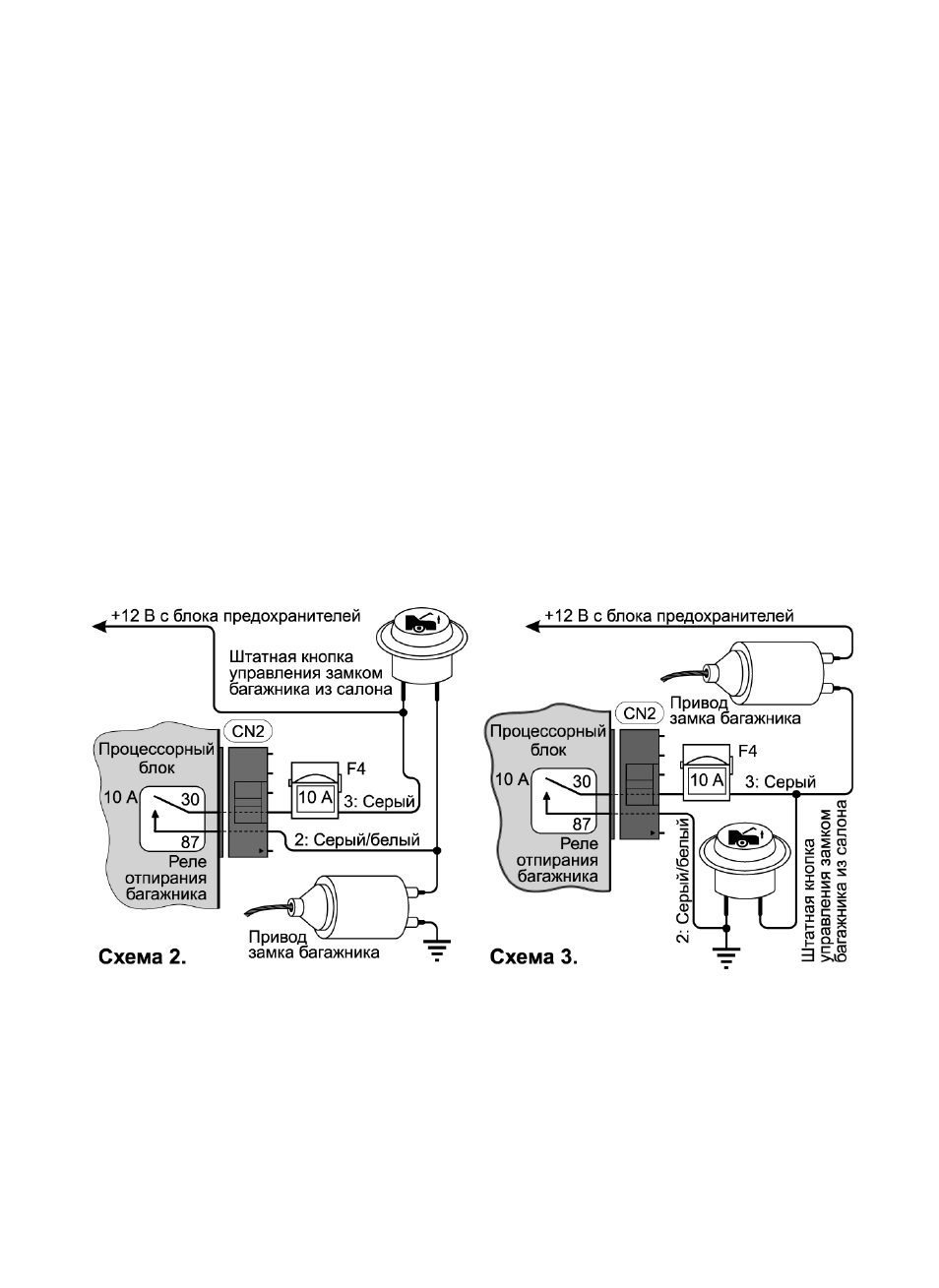

2. Серый/белый провод: выход на электропривод замка багажника, контакт
№ 87 внутреннего реле управления замком багажника, (10 А)
Этот провод подключается к электроприводу управления замком багажника. Сигнал
на этом проводе может быть как положительным, так и отрицательным, в
зависимости от подключения серого провода. Это контакт № 87 внутреннего реле
управления замком багажника. Подключите серый/белый провод к электроприводу
замка багажника или кнопке отпирания багажника из салона автомобиля.
Длительность сигнала зависит от значения программируемой функции 2-3. Заводское
значение 0,5 сек.
3. Серый провод: вход, контакт № 30 внутреннего реле управления замком
багажника, (10 А)
Этот провод обеспечивает питание для линии управления замком багажника. Это
контакт № 30 внутреннего реле управления замком багажника. Подключите серый
провод к МАССЕ или питанию. Провод защищен предохранителем, рассчитанным на
ток не более 10 А.
4. Фиолетовый провод: импульсный выход 1 на аварийную сигнализацию
(7,5 А), контакт № 87 внутреннего реле
Этот провод обеспечивает мигание аварийной сигнализации от процессорного блока.
Подключите фиолетовый провод к левой цепи аварийной сигнализации, где
появляется +12 В или МАССА при включении указателя поворота налево.
Полярность сигнала на этом проводе зависит от точки подключения красного/белого
провода этого разъема.
