РУКОВОДСТВО ПО УСТАНОВКЕ · MX-905

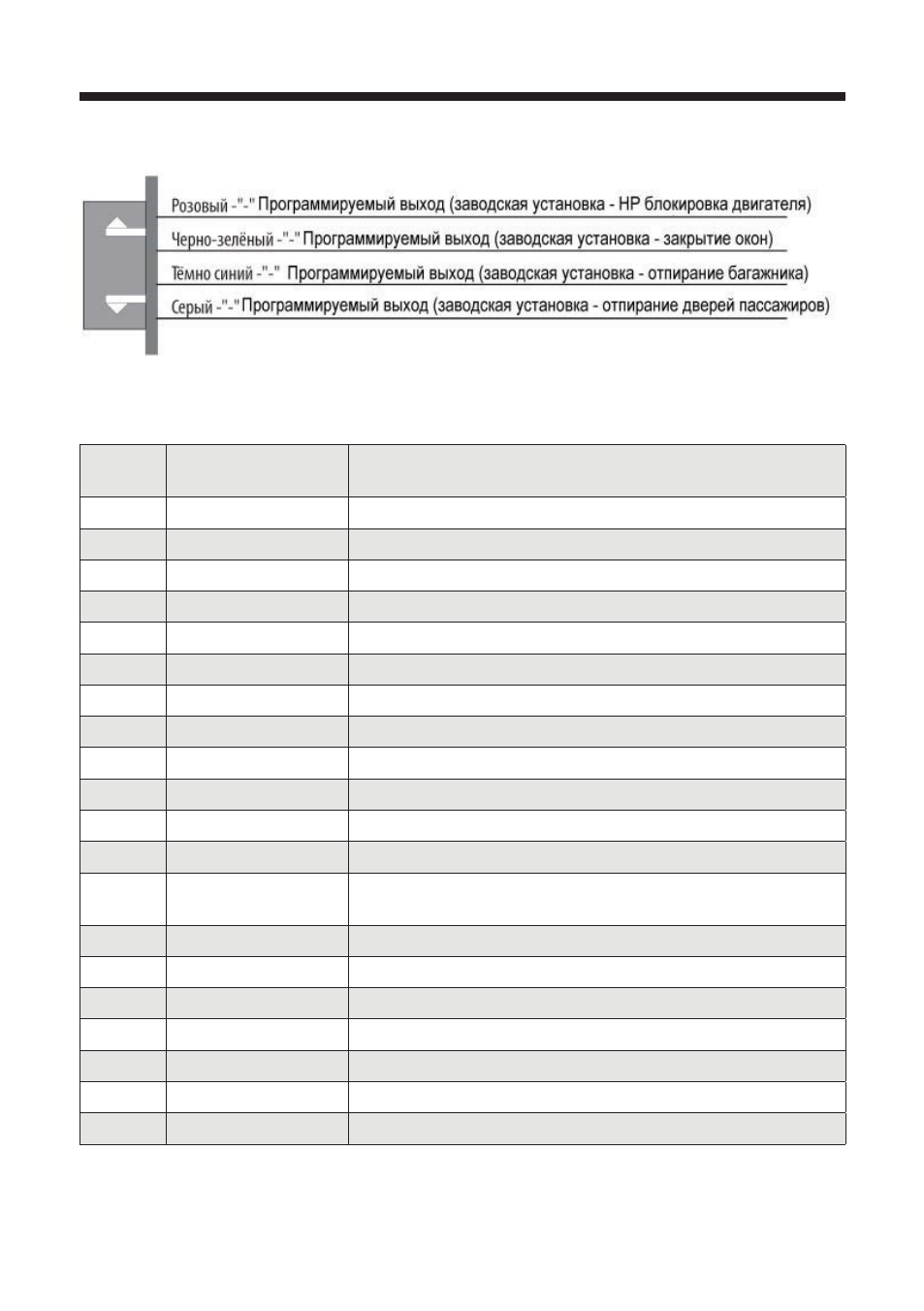

Схема подключения проводов 4-контактного разъёма дополнительных выходов.
Расположение проводов в 20-контактном разъёме и их назначение
№
Конт.
Цвет провода
Назначение цепи
1
Бело-черный
"+" Выход на сирену "+2А "
2
Черный
Общий ("масса") "-" питания системы
3
Фиолетовый
"+" Вход датчика дверей
4
Коричневый
"-" Вход датчика дверей
5
Бело-фиолетовый
"-" Вход контроля стояночного тормоза
6
Бело-зеленый
"-" Вход датчика капота
7
Бело-синий
"-" Дополнительный вход управления
8
Оранжевый
"-" Выход блокировки двигателя (НЗ алгоритм)
9
Желтый
“+“ Вход контроля цепи зажигания
10
Зелено-желтый
Нормально разомкнутый контакт реле запирания
11
Красный
"+" Питание системы, предохранитель 3А*
12
Белый
Выход на световые сигналы "+ или -"
13
Бело-красный
"+ или -" Питание световых сигналов, предохранитель
15А*
14
Белый
Выход на световые сигналы "+ или -"
15
Сине-красный
Нормально замкнутый контакт реле отпирания
16
Зеленый
"-" Вход датчика багажника
17
Сине-белый
Общий контакт реле отпирания
18
Сине-желтый
Нормально разомкнутый контакт реле отпирания
19
Зелено-красный
Нормально замкнутый контакт реле запирания
20
Зелено-белый
Общий контакт реле запирания
*Бело-красный провод соединен с красным проводом после обоих предохранителей.
