Фиолетово-белый провод - «-» вход кон-
троля стояночного тормоза.
Присоедините этот провод к цепи стояноч-
ного тормоза ( тормоз включен - в цепи по-
тенциал «массы»).
Этот вход участвует в работе функций:
– Автоматическое запирание дверей при
включении зажигания (Программируе-
мая функция 1-2),
– Турбо таймер,
– Охрана с работающим двигателем.
Розовый, Серый, Тёмно синий, Черно-
зелёный провода – «-» выходы для реали-
зации дополнительных функций.
Максимальная нагрузочная способность
выходов - 300 мА.
Функции выходов задаются программиро-
ванием (Таблица №2).
Примечание: для увеличения общего чис-
ла возможных применений дополнительных
каналов (всего 12 функций для 4 каналов)
они сгруппированы в условные наборы.
1 колонка таблицы – автомобили с разви-
той электрической схемой (с отдельным
отпиранием двери водителя, автоматиче-
ским закрыванием окон и т.п.).
2 колонка таблицы – автомобили с завод-
ской противоугонной системой
3 колонка таблицы – набор функций для ав-
томобилей с турбо таймером
4 колонка таблицы – автомобили с упро-
щенным замком зажигания (нет цепи пита-
ния дополнительного оборудования АСС).
Некоторые часто используемые функции
могут быть реализованы на разных выходах
(повторяются на разных выходах).
Описание дополнительных функций:
Отпирание дверей пассажиров. Импульс
на выходе появляется, если дважды в те-
чение 3 секунд нажать кнопку брелка
.

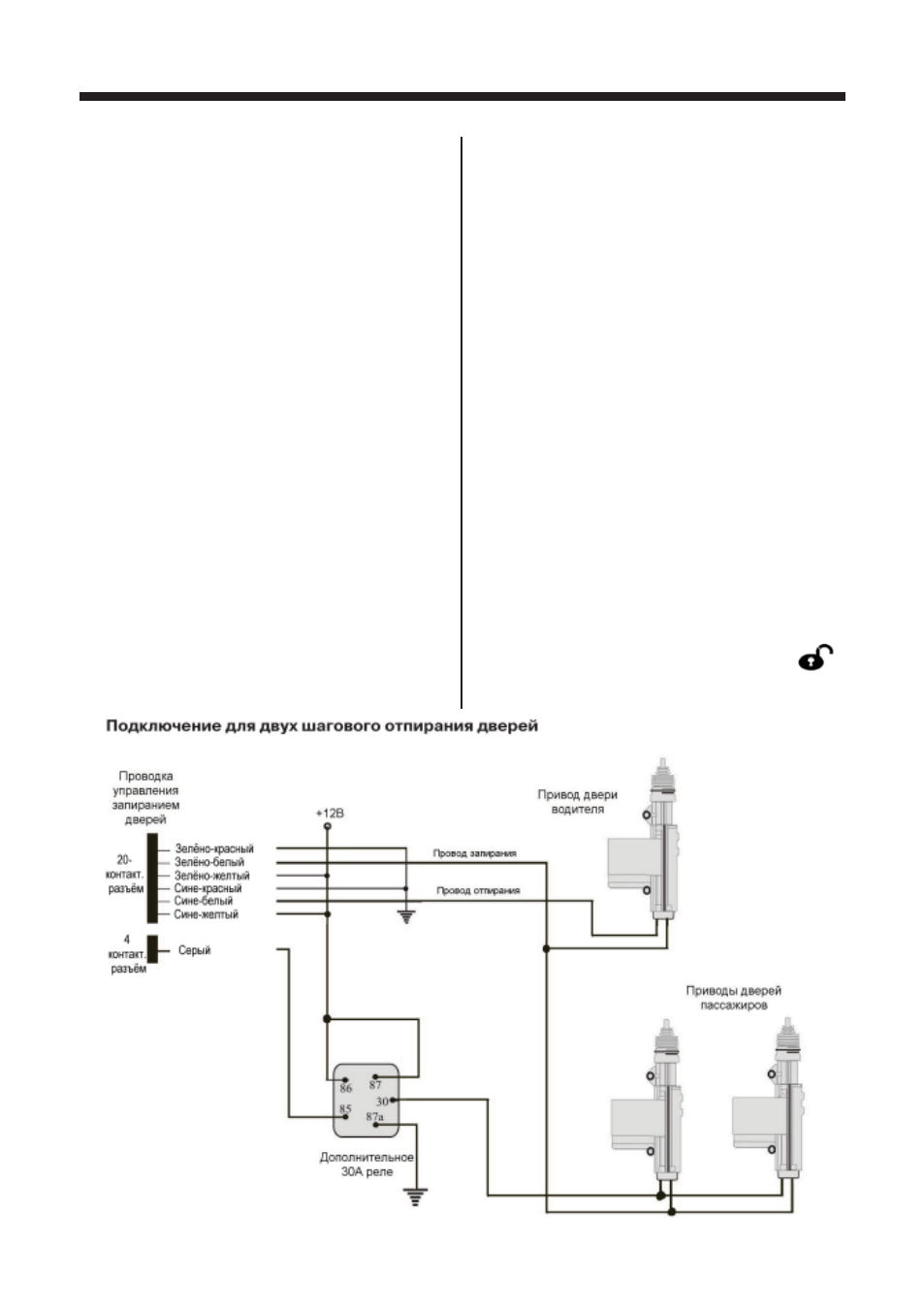

Возможная схема подключения:
