Бело-красный провод - питание свето-
вых сигналов
Если питание световых сигналов +12В, как
на большинстве автомобилей, никаких до-
полнительных действий с бело-красным
проводом не требуется - он подключен к
+12В.
Если световые сигналы автомобиля имеют
“-“ питание, отрежьте бело-красный провод
от соединения с красным и подсоедините
бело-красный провод к “-“ (корпусу).
Белые провода - выходы на световые
сигналы
Белые провода передают питание, посту-
пающее по цепи красно-белого провода на
световые сигналы через контакты встро-
енного реле. Подключите белые провода к
фонарям левого и правого борта.
Бело-черный провод - выход на сирену
Выход положительной полярности для
управления сиреной. Максимальный ток
нагрузки - 2А. Соедините этот провод с
красным проводом неавтономной сирены.
Черный провод сирены соедините с "мас-
сой".
Зеленый провод подключите к концевому
выключателю капота, имеющему "-" потен-
циал при открытом капоте.

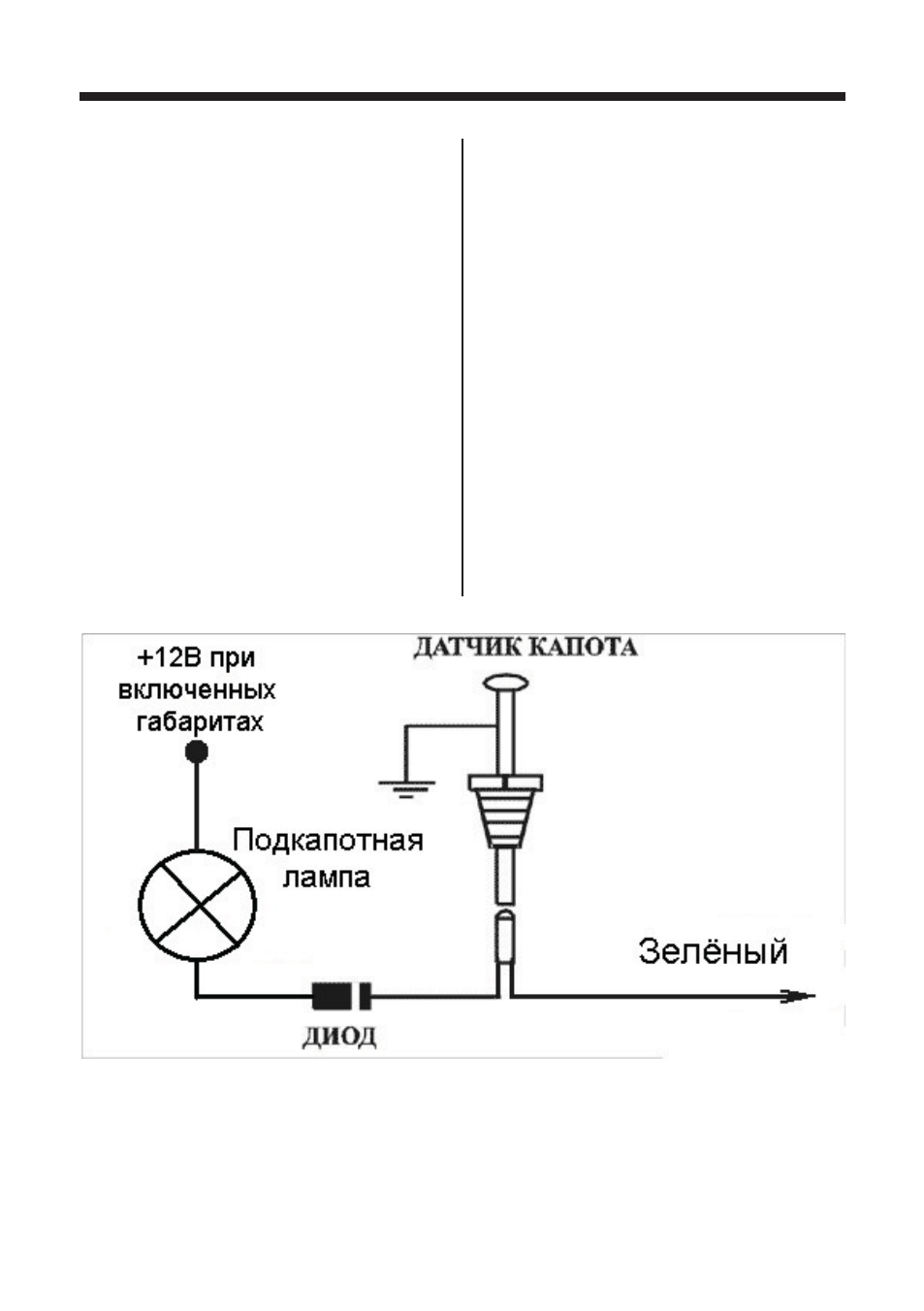

При необходимости использовать штатный
концевой выключатель подкапотной лампы
используйте развязывающий диод.
