-8-
РУКОВОДСТВО ПО УСТАНОВКЕ
•
CHAMELEON Z4
Черно-белый провод - Выход управления
освещением салона “+/- 10А”.
Сигнал на этом выходе появляется после
выключения режима охраны на 30 секунд
или до включения зажигания
Выход встроенного реле с максимальной
нагрузочной способностью 10А – подклю-
чить к цепи управления освещением сало-
на автомобиля, например, к цепи концевых
выключателей дверей.

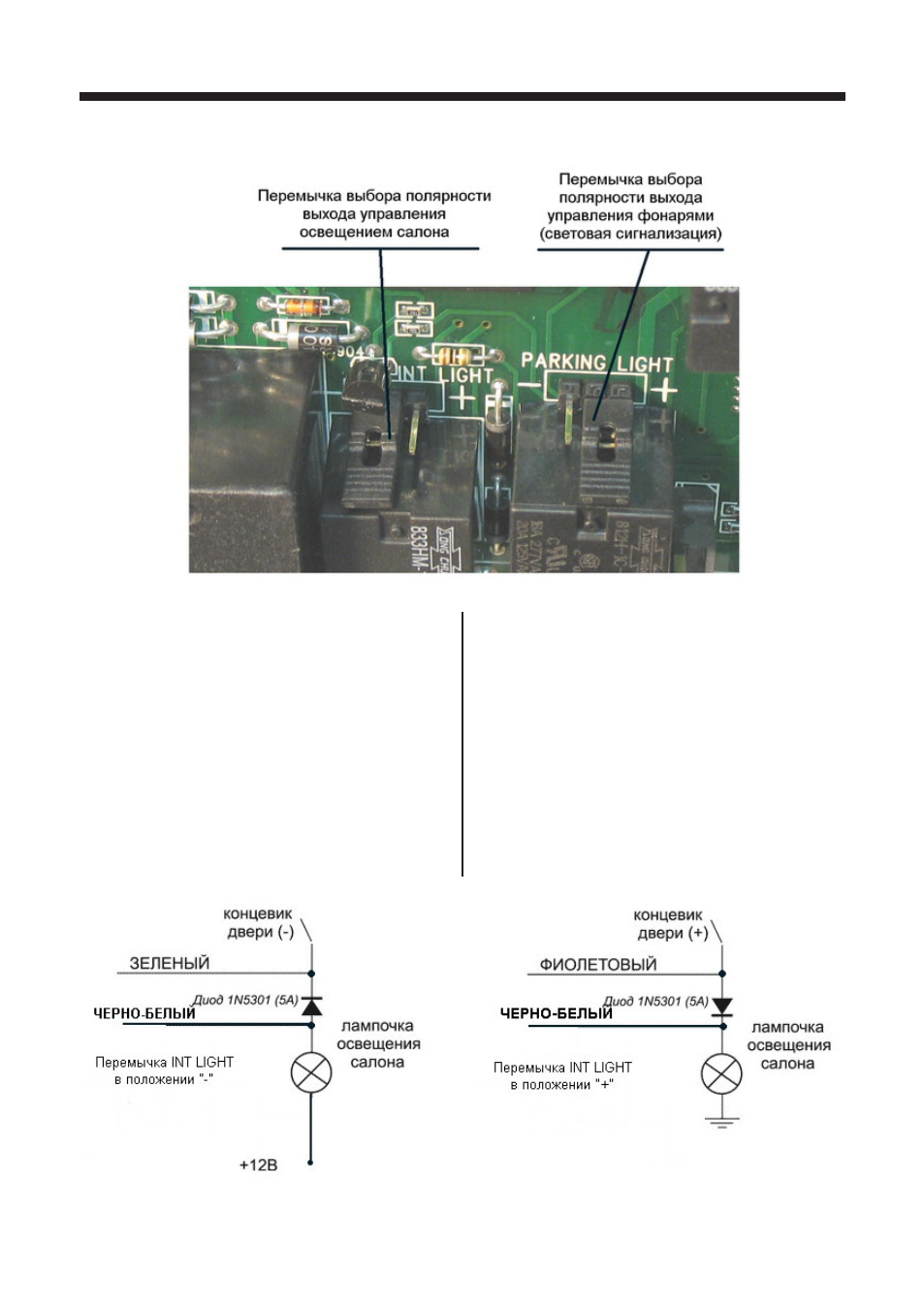

Полярность выходного сигнала выбирает-
ся при помощи перемычки внутри блока.
Смотри рисунок выше.
ВНИМАНИЕ: заводская установка пере-
мычки «-».
Если освещение салона имеет “-“ питание,
поставьте перемычку INT LIGHT в положе-
ние «-».
Если освещение салона имеет “+“ питание,
поставьте перемычку INT LIGHT в положе-
ние «+».
