-11-
РУКОВОДСТВО ПО УСТАНОВКЕ
•
CHAMELEON Z4

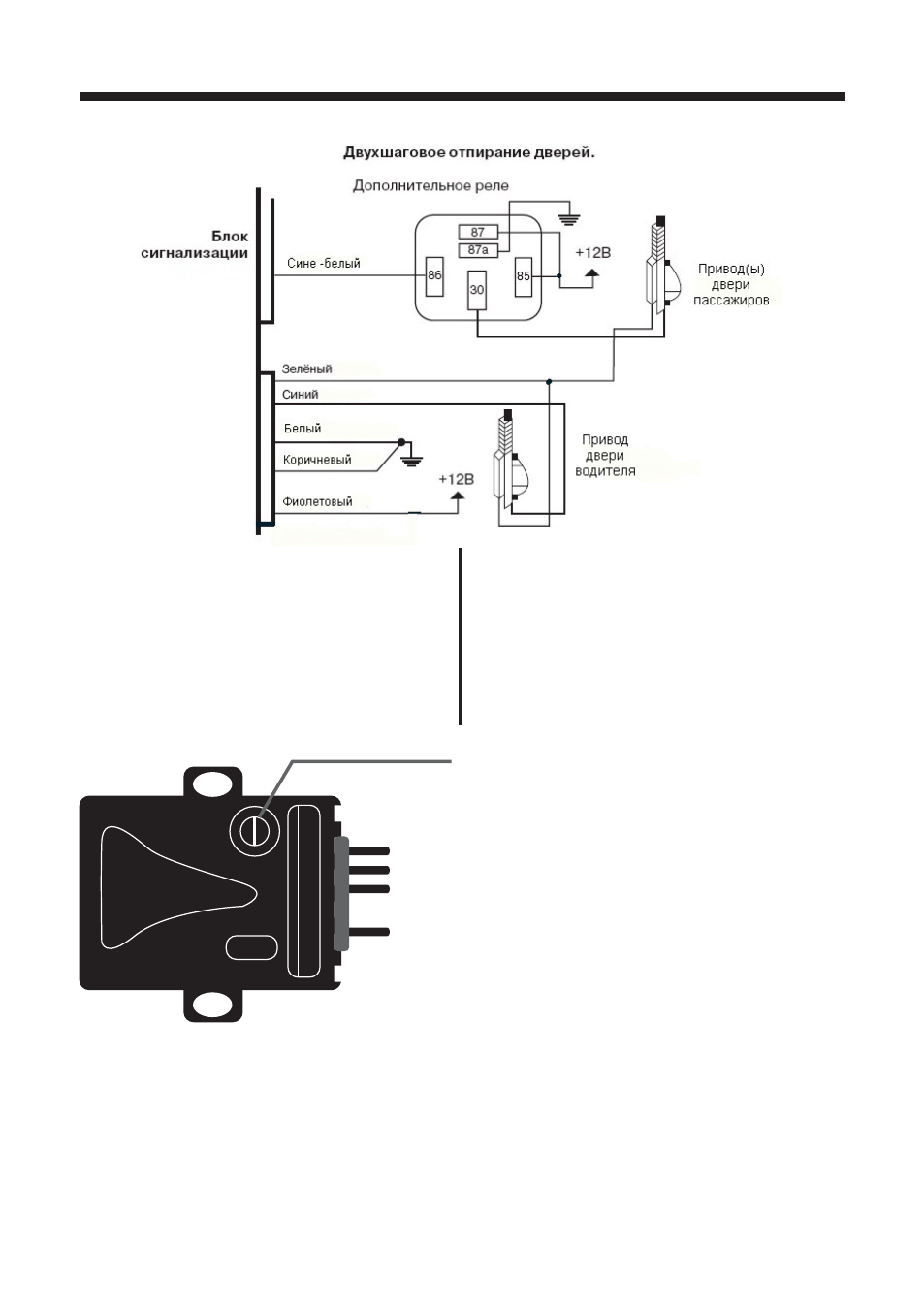

Зелёный, Синий, Белый, Коричневый и Фи-
олетовый провода – управление централи-
зованным запиранием дверей автомобиля.
( Схемы – в конце инструкции).
Белый - НЗ контакт реле отпирания
Зелёный - Общий контакт реле запирания
Синий - Общий контакт реле отпирания
Коричневый - НЗ контакт реле запирания
Фиолетовый - НР контакты реле отпира-
ния и реле запирания
SHOCK SENSOR
Регулятор чувствительности
1. Черный: «-» питание (корпус)
2. Красный: + 12В
3. Синий: 2-й уровень
4. Не используется
5. Белый: 1-й уровень (предварительный)
Настройка чувствительности датчика удара:
Вращением регулятора по часовой стрелке увеличивается чувствительность обоих уровней.
Вращением регулятора против часовой стрелки уменьшается чувствительность обоих уровней.
Срабатывание 1-го (предварительного) уровня индицирует зелёный светодиод.
Срабатывание 2-го уровня индицирует красный светодиод.
