-20-
РУКОВОДСТВО ПО УСТАНОВКЕ
•
CHAMELEON Z4

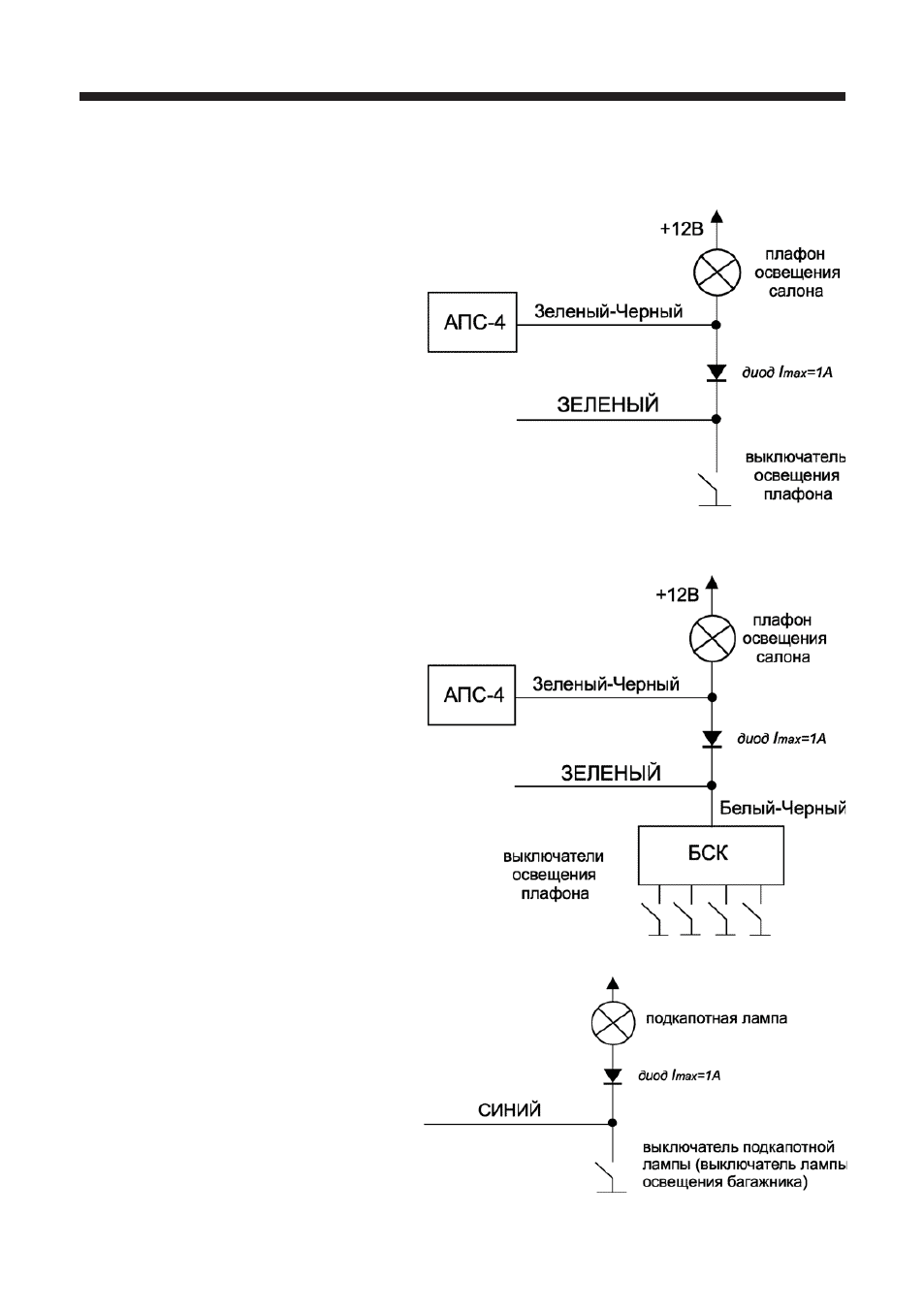

1. Рекомендуемая схема подключе-
ния Зелёного провода системы
(“-” концевой выключатель двери)
к проводке автомобилей ВАЗ се-
мейства 2109, 2123, оснащенных
иммобилайзерами АПС-4 или
АПС-6:
2. Рекомендуемая схема подключе-
ния Зелёногосистемы (“-” конце-
вой выключатель двери “) к про-
водке автомобилей ВАЗ семейств
2110 и 2115, оснащенных иммо-
билайзерами АПС-4:
3. Рекомендуемая схема подключе-
ния Синего провода системы (“-”
концевой выключатель капота) к
подкапотной лампе автомобилей
ВАЗ семейств 2109, 2115, 2123
или Красно-черного провода (“-”
концевой выключатель багажни-
ка) лампе освещения багажни-
ка автомобилей ВАЗ семейства
2115:
РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ СИСТЕМЫ НА АВТОМОБИЛИ ВАЗ
