5
Общие требования
Местонахождение светодиодного индикатора системы (далее – индикатора) должно
обеспечивать необходимый обзор. Располагаться индикатор должен в салоне автомобиля.
Местонахождение служебной кнопки должно обеспечивать незаметность и удобство
пользования. Располагаться служебная кнопка должна в салоне автомобиля.
Антенна встроенного приемника, предназначенная для повышения стабильности
опознавания метки, представляет собой отрезок провода длиной около 140 мм, выходящего
из блока управления. Расправьте антенну на полную длину и закрепите. Не удлиняйте, не
укорачивайте и не подсоединяйте антенну на массу.
Подключение дополнительного оборудования, не входящего в комплект поставки системы
(Reef GSM, сирена, концевые выключатели, дополнительные реле), осуществляется в
соответствии с Рекомендациями по его установке и в соответствии с требованиями,
изложенными в настоящем документе.
Монтаж соединений электропроводки следует производить при отключенных
разъемах системы и вынутых из держателей предохранителях.
Подключение системы
Система подключается к электрооборудованию автомобиля и другому оборудованию жгутом
проводов, входящим в комплект поставки.

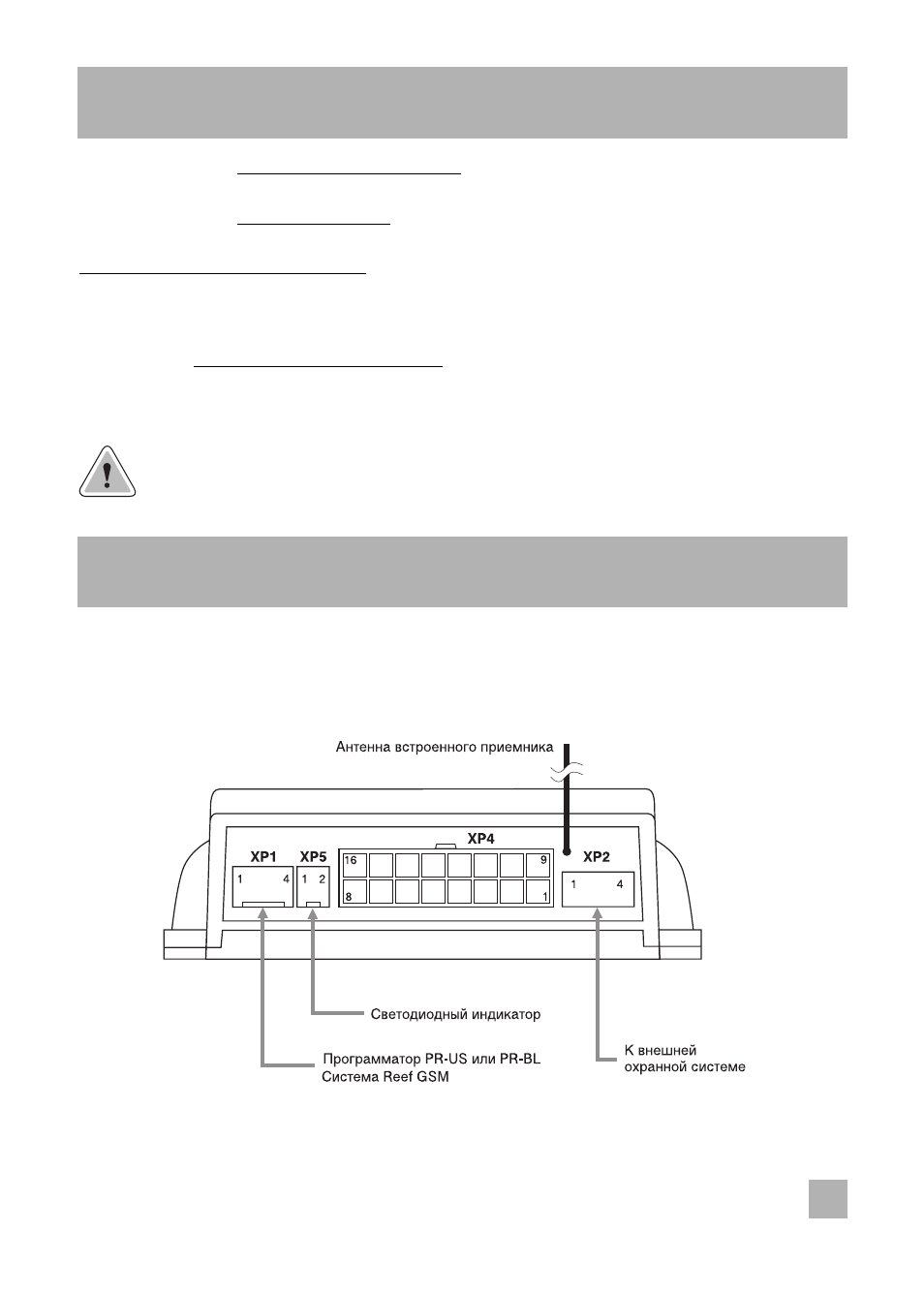

Расположение разъемов блока управления
Рис. 1.
