10
BLACK BUG BT-81W/BT-81L Рекомендации по установке
Блокировка цепей, коммутирующих питание
Блокировка зажигания
Подключение реле HOOK-DZ и реле WAIT-D

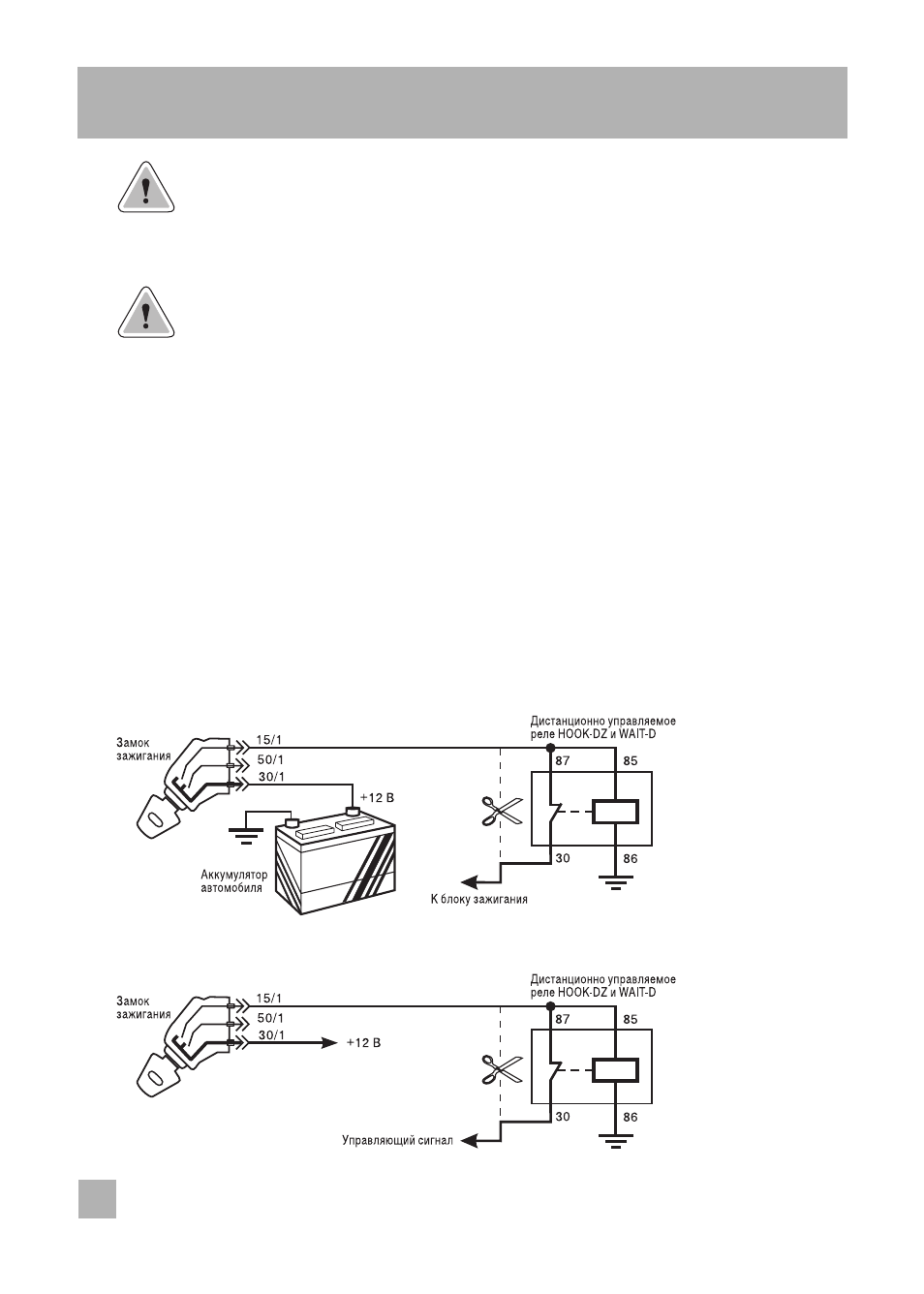

Примеры подключения реле HOOK-DZ и WAIT-D
Не допускается подключать реле
HOOK DZ и
WAIT D к цепи, в которой при
работе двигателя напряжение +12 В на выводе приема сигналов управления реле
или “корпус” на выводе “земляной” шины питания реле будут временно пропадать.
Элемент системы автомобиля, цепь которого блокируется, необходимо подключать к выводу
30 дистанционно управляемого реле.
Дистанционно управляемые реле
HOOK DZ и
WAIT D рассчитаны на
блокировку цепей с током не более 20 А. Для блокировки цепей с большим током
необходимо использовать дополнительное реле.
Программирование реле HOOK-DZ и WAIT-D
В комплект поставки системы входит дистанционно управляемое реле HOOK-DZ или реле
WAIT-D, в которое код системы уже записан. При добавлении каждого нового дистанционно
управляемого реле процедуру записи кода системы необходимо повторять. Перед
проведением процедуры записи кода все новые реле должны быть установлены и
подключены в соответствии с указаниями раздела “Подключение реле HOOK-DZ и WAIT-D”.
Программирование дополнительно установленных реле производится при компьютерном
программировании на странице “Метки и реле HOOK-UP, WAIT UP”.
После того, как код системы записан в реле, запись другого кода в реле невозможна.
Заведите двигатель и убедитесь в правильном функционировании реле.
