УСТАНОВКА И НАСТРОЙКА СХЕМЫ
.1190.
9
RU

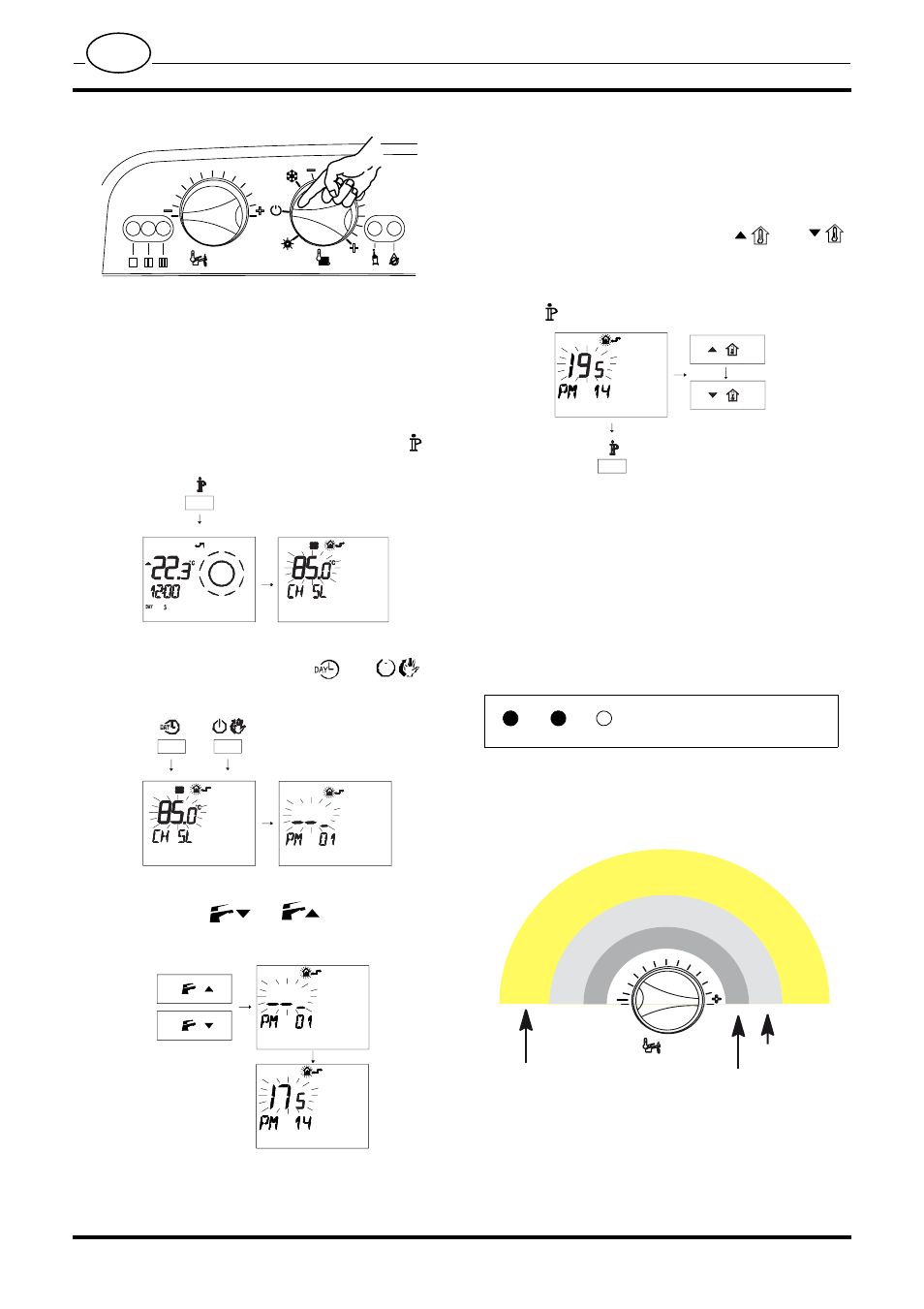

Установить переключатель как указано в Fig. 2.45 для
выхода из режима программирования.
Fig. 2.45
Программирование при помощи ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
В режиме программирования ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ, можно выбрать минимальное время
между двумя включениями, в режиме включено/
выключено.
1 Нажать на более чем на 3 секунды кнопку
для
входа в режим ИНФОРМАЦИЯ ( Fig. 2.46).
Fig. 2.46
2 Одновременно нажать кнопки
e
для
доступа в режим прозрачного программирования (
Fig. 2.47).
Fig. 2.47
3 Нажать кнопки
o
для отображения
программирования “PM 14" выбрать Мощность
включения( Fig. 2.48).
Fig. 2.48
На Fig. 2.48 отображается запрограммированное
ЗАДАННОЕ ЗНАЧЕНИЕ которое равняется 175что
соответствует установленной мощности, равной 70% от
максимальной мощности.
Диапазона регулирования между 0 и 255 (100%).
4 Изменение
программированной
НАСТРОЙКИ
производится при помощи кнопок
o
затем
подождать,
пока
не
начнет
мигать
запрограммированный номер ( Fig. 2.49).
5 Для выхода из режима программирования нажать
кнопку
Fig. 2.49
2.5
Регулирование полезной мощности
отопления
Полезная максимальная мощность отопления при
особых условиях может быть понижена, при этом
максимальная мощность ГВС остаётся неизменной.
Для настройки Полезной максимальной мощности
отопления действовать следующим образом:
1 Нажать кнопку перезапуска бойлера несколько раз (2
раза) до тех пор, пока индикаторные лампы не будут
отображаться как на Fig. 2.50.
Fig. 2.50
Для отображения установленной настройки, держать
нажатой кнопку перезапуска бойлера в течение около 5
секунд. Индикаторные лампы будут мигать столько раз, на
какое число установлено значение.
Fig. 2.51
2 Для изменения настройки, повернуть рукоятку
регулирования температуры ГВС в правильное
положение (пример: на Fig. 2.51 рукоятка
установлена на седьмую позицию, смотреть также
таблицы в руководстве бойлера Глава Проверка
0
2
1
8
1
21
1 5
6
3
9
Полезная мощность
отопления
1
4
2
3
5
6
7
N° Настройки
Мощность:
43
85
130
175
0
213
255
0 %
100 %
%
