УСТАНОВКА И НАСТРОЙКА СХЕМЫ
.1190.
4
RU

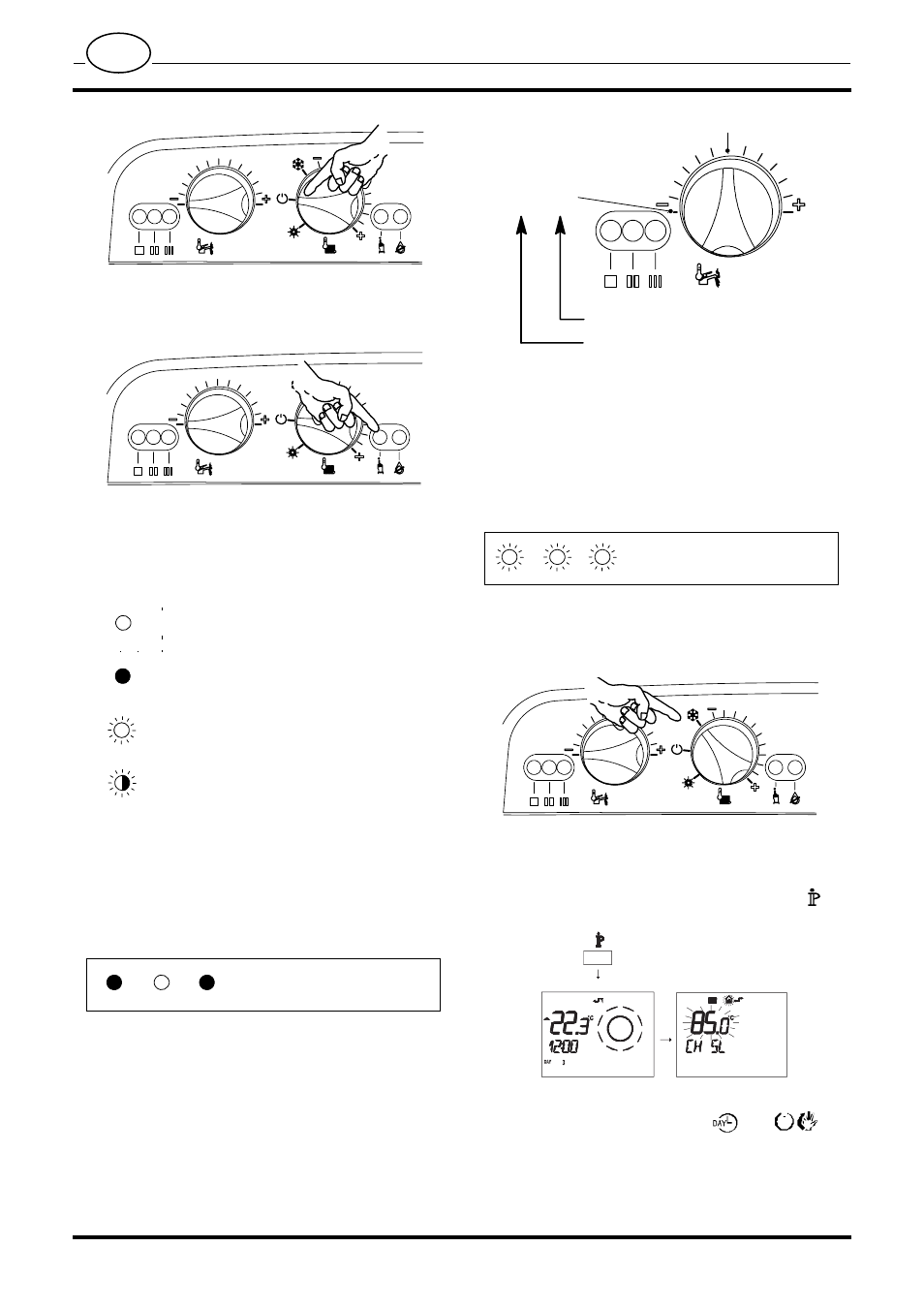

Fig. 2.9
3 Держать нажатой кнопку перезапуска бойлера Fig.
2.10 в течение около 10 секунд, начнёт мигать
индикаторная лампа блокирования.
Fig. 2.10
4 Электрически подсоединить пробник температуры
отопления NTC (например Fig. 2.7 и Fig. 2.8 ).
Условные обозначения LD1, LD2, LD3
Fig. 2.11
Для настройки Вида газового топлива бойлера,
действовать следующим образом
:
1 Для
тарирования
Вида
газового
топлива
индикаторные
лампы
LD1,LD2,LD3
должны
отображаться как на Fig. 2.12 (условные обозначения
индикаторных ламп Fig. 2.11).
Fig. 2.12
2 Если не отображаются в настоящем порядке, нажать
кнопку перезапуска, указанную в Fig. 2.10 несколько
раз (4 раза) до отображения.
3 Для отображения установленной настройки, держать
нажатой кнопку перезапуска, указанную в Fig. 2.10 в
течение около 5 секунд. Индикаторные лампы будут
мигать такое количество раз, какое число приведено
сбоку от описания вида газа (N° настройки) Fig. 2.13.
Fig. 2.13
4 Для изменения настройки повернуть рукоятку
регулирования температуры ГВС в правильное
положение (пример: в Fig. 2.13 рукоятка настроена
на газ СНГ) и быстро мигает индикаторная лампа
блокирования бойлера.
5 Для занесения в память установленной настройки,
держать нажатой кнопку перезапуска бойлера
приблизительно 5 секунд, все индикаторные лампы
будут одновременное мигать, как описано в Fig. 2.14.
Fig. 2.14
Для выхода из режима программирования установить
Переключатель режима работы / Рукоятку регулирования
температуры отопления в положение "зима" как указано в
Fig. 2.15.
Fig. 2.15
Программирование при помощи ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
1 Нажать на более чем на 3 секунды кнопку
для
входа в режим ИНФОРМАЦИЯ ( Fig. 2.16).
Fig. 2.16
2 Одновременно нажать кнопки
и
для
доступа в режим прозрачного программирования (
Fig. 2.17).
LED spento
Выключенный
Светодиод постоянно горит
Светодиод мигает или одновременно
мигает с другим светодиодом
Светодиод попеременно мигает
с другим светодиодом
Настройка вида газа
N° настройки
Вид газового топлива
МЕТАН (1)
GPL (4)
Подтверждение
занесения в память
0
2
1
8
1
21
1 5
6
3
9
