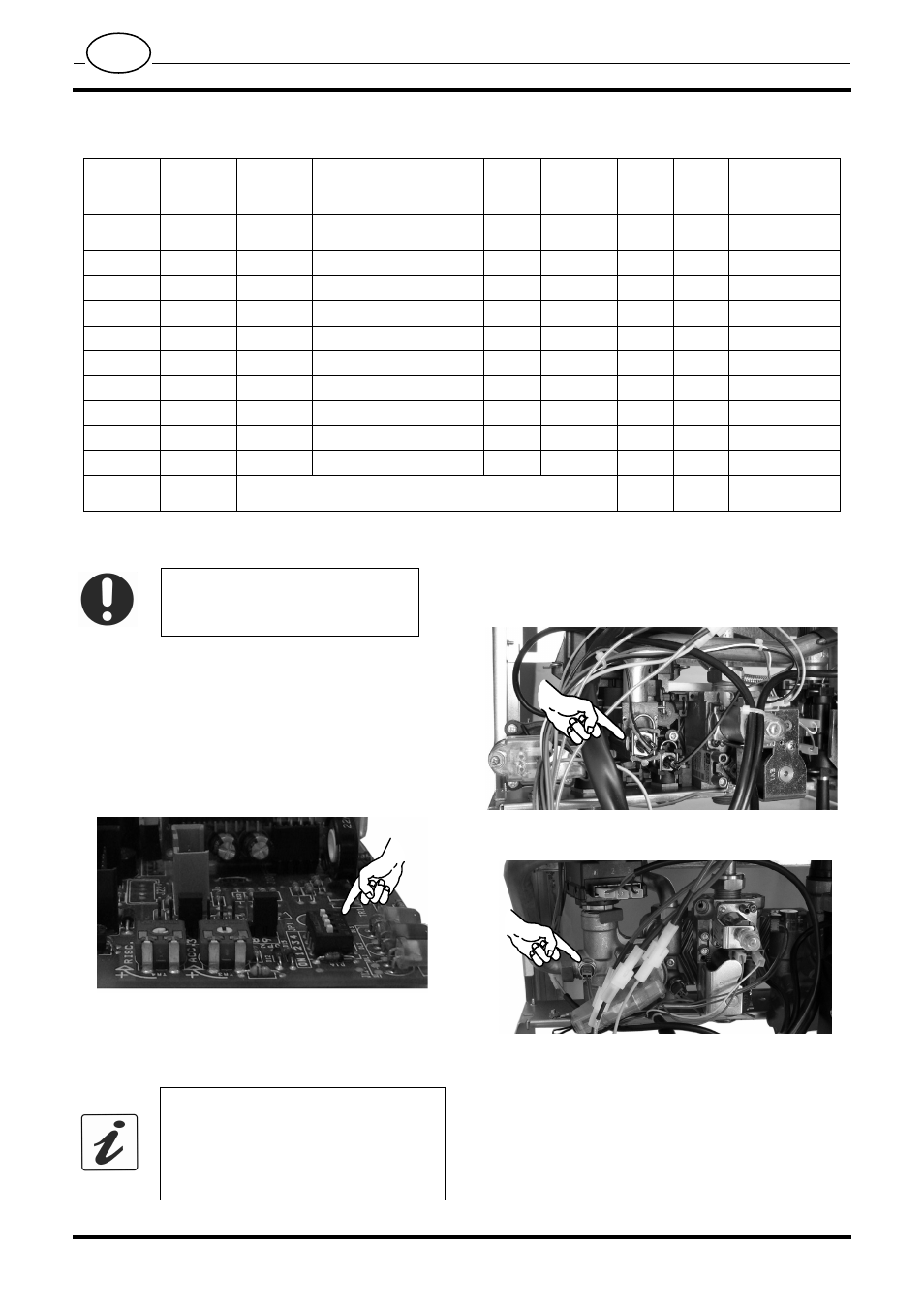

УСТАНОВКА И НАСТРОЙКА СХЕМЫ
.1190.
3
RU
Схема 14064.1187.0
2
Настройка и программирование схемы
1 Установить DIP и Jumper JP2 согласно таблицам,
приведённым на предыдущей странице, на основании
кода схемы. (пример: код заменяемой схемы
14064.1175.1 с положением Jumper JP2 4-8, бойлер с
водонагревателем с пробником NTC, положение DIP
101111 )
2 После того, как правильно установлены DIP ( Fig. 2.6)
подключить электропитание к бойлеру. Теперь будут
мигать одновременно светодиоды, автоматически
создавая, копию необходимых параметров.
Fig. 2.6
3 После того, как завершено занесение в память,
отключить от схемы электропитание и установить
предварительно введённые DIP в положение 0.
.
2.1
Настройка вида газа
1 Электрически отсоединить пробник температуры
отопления NTC (например Fig. 2.7 и Fig. 2.8 ).
Fig. 2.7
Fig. 2.8
2 Для доступа в режим программирования, необходимо
подключить электропитание к бойлеру при помощи
двухполюсного выключателя и затем установить
Переключатель
режима
работы / Рукоятку
регулирования температуры отопления, указанной в
Fig. 2.9 в положение OFF.
Положени
е DIP
N°
Конфигур
ации
Положени
е Jumper
JP2
Описание
Свето
диод
Пробник
ГВС
PM 01
PM 02
PM 03
PM 04
110101
20
1-8
Водонаг. Пробник & Профилактика
размножения легионеллы
3
BO
7
1
7
1
010101
21
4-7
Водонаг. с термостатом
3
-
1
4
7
1
100101
22
4-8
Водонагреватель с пробником NTC
3
BO
4
4
7
1
000101
23
4-9
Пластины
3
US
7
4
7
1
111001
24
2-7
Только отопление
1
-
1
7
7
1
011001
25
2-8
Пластины
1
RP
4
7
7
1
-
-
-
-
-
-
-
-
-
-
001001
27
3-7
Только отопление
3
-
1
1
1
4
110001
28
3-8
Пластины
3
RP
4
1
1
4
010001
29
3-9
Спираль (Savio)
3
US
7
1
1
4
000000
Заданные заводские значение или после определенного вида программирования
(Светодиод, Дистанционное управление, Ж-К дисплей)
1
4
1
1
Внимание
Программирование
других
необходимых параметров, возможно
как при помощи светодиода и рукоятки,
так и при помощи дистанционного
управления.
Далее описываются оба метода.
ИНФО
