12

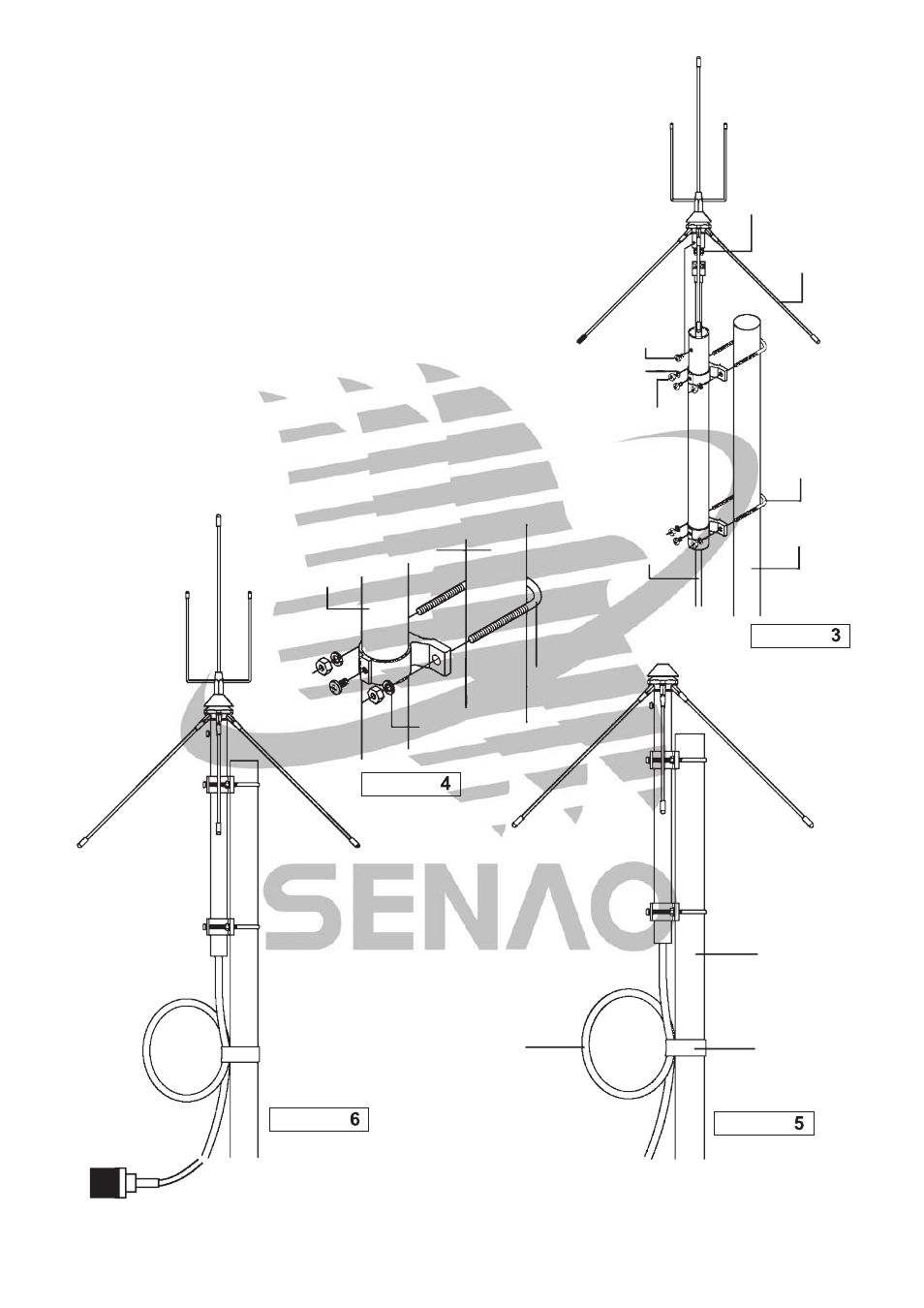

3. Подключите кабель к антенне, как показано на
Рисунке 3.
4. Возьмите мачту длиной более 5 м и
диаметром 22-39 мм и прикрепите к трубе, как показано
на Рисунке 4.
ПРИМЕЧАНИЕ. Рекомендуются мачты, изготовленные
из бамбука. Если в качестве мачты используется
металлическая труба, убедитесь, что она
изолирована.
5. Установите мачту и сделайте петлю из
кабеля. Петля диаметром 15см предотвратит
попадание воды в базу (Рис. 5).
6. Установите собранную наружную антенну (Рис. 6).
Рисунок
Рисунок
Рисунок
Рисунок
Мачта
Труба
Шайба
U-образный
кронштейн
Мачта
Липкая лента
Петля
Разъем
для подключения
кабеля
Противовесы
Винт
Шайба
Винт
U-образный
кронштейн
Мачта
Кабель
