Инструкция по эксплуатации Jaguar EZ-THREE
Страница 17
Advertising
Jaguar EZ-Three “Инструкция по установке” © Saturn Marketing Ltd.
17

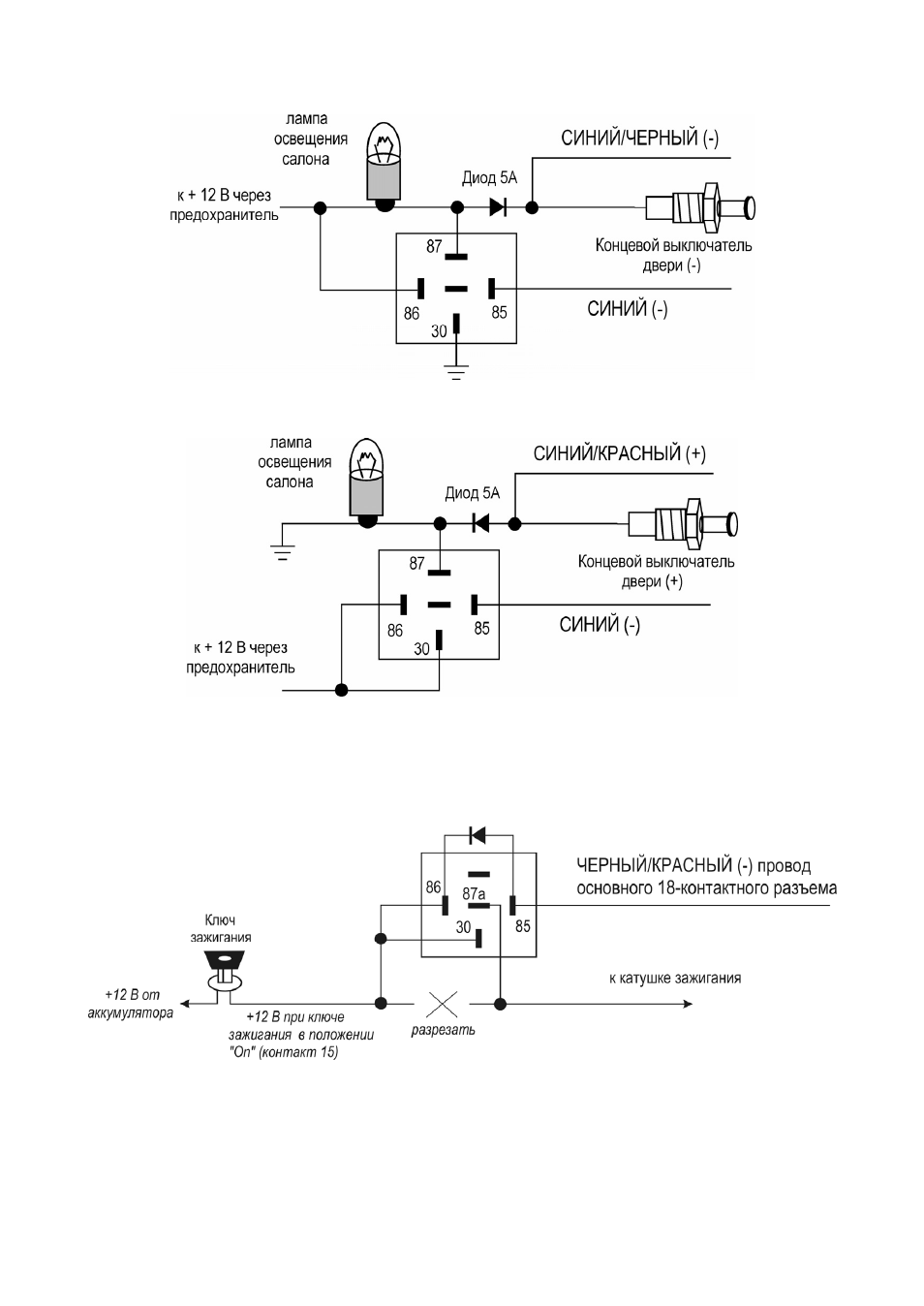

При отрицательных концевых выключателях дверей:
При положительных концевых выключателях дверей:
Подключение дополнительной цепи блокировки двигателя
Черный/Красный провод 18-контактного разъема системы может использоваться для дополнитель-
ной блокировки двигателя с использованием НЗ (нормально-замкнутого) или НР (нормально-
разомкнутого) реле (программируемая функция 1.10), заводская установка – использование НЗ реле как
показано на схеме ниже:
