Jaguar EZ-Three “Инструкция по установке” © Saturn Marketing Ltd. 11

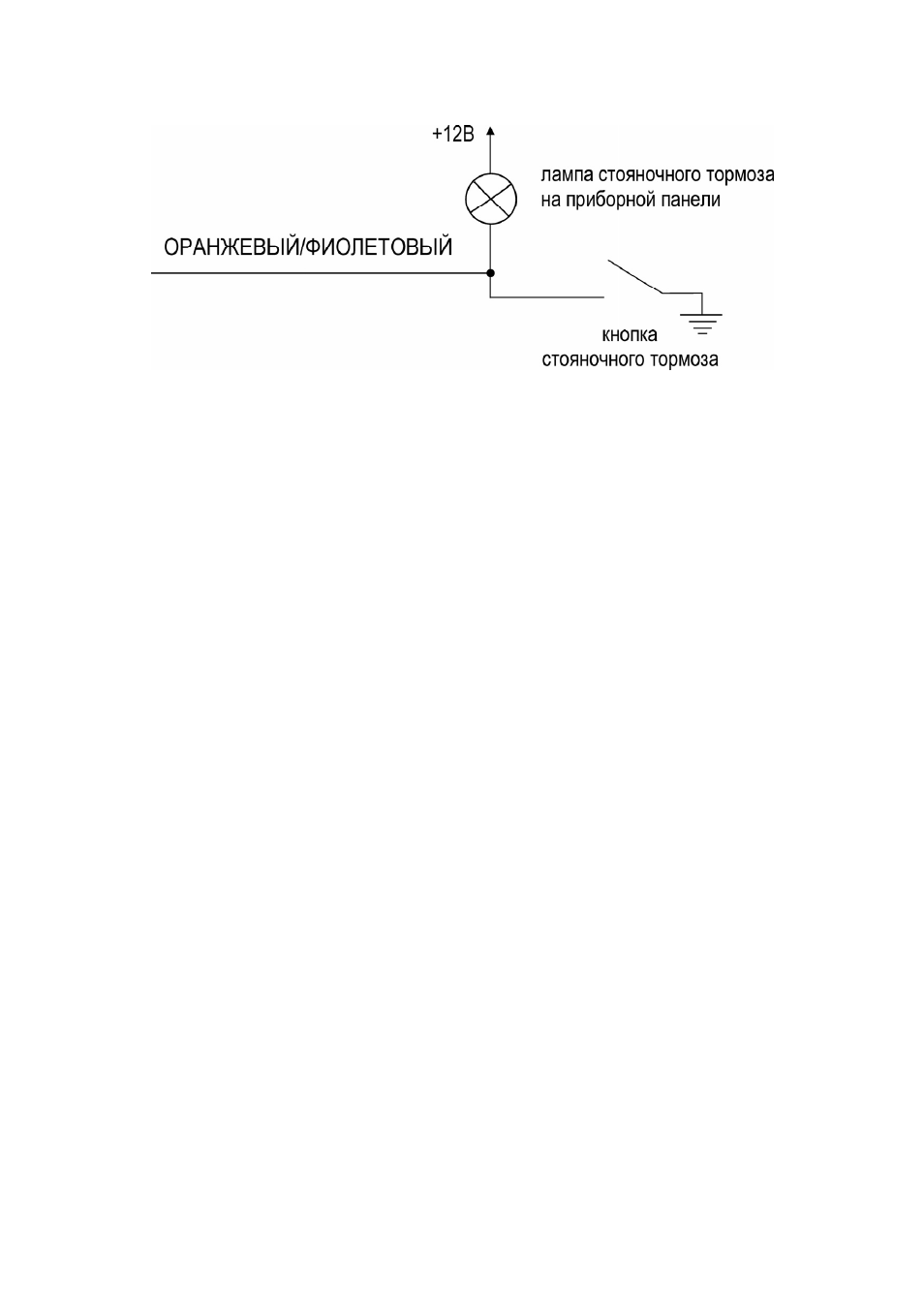

В автомобиле с ручной коробкой передач подсоедините Оранжевый/Фиолетовый провод к
проводу, замыкающемся на массу при взведении ручного тормоза:
СЕРЫЙ/ЧЕРНЫЙ провод: - вход контроля работы двигателя.
Подключение Серого/Черного провода необходимо для контроля работы двигателя при дистанционном
или автоматическом запуске. Контроль работы двигателя может производиться либо по сигналу на вы-
ходе генератора, либо по шуму в бортовой сети автомобиля (заводская установка), либо по сигналу на
штатном проводе тахометра (программируемая функция # 2.11).
Входное сопротивление входа не менее 200 кОм.
a) При использовании Серого/Черного провода для контроля двигателя по сигналу на выходе генерато-
ра успешный запуск двигателя будет контролироваться по изменению напряжения на выходе генерато-
ра после успешного запуска двигателя. Подсоедините Серый/Черный провод к проводу, идущему от ге-
нератора к индикаторной лампе разряда батареи или к индикаторной лампе давления масла, располо-
женной на приборной панели.
ВНИМАНИЕ: После подключения системы указатели поворота включатся 3 раза. После этого поверни-
те ключ зажигания в положение «ВКЛ» (ON) на 10...15 с, затем выключите зажигание. Система запомнит
полярность сигнала генератора на момент пуска стартера. После программирования полярности сигна-
ла генератора стартер будет выключаться при изменении сигнала на выходе генератора, совпадающим
по времени с началом работы двигателя, не дожидаясь истечения максимального запрограммированно-
го времени прокрутки стартера (0,8 с, 1,4 с, 2,0 с или 3,6 с, программируемая функция # 2.9).
b) При контроле работы двигателя по пульсациям напряжения бортовой сети («шуму») Серо/Черный
провод не подключается и его необходимо изолировать.
c) При контроле работы двигателя по сигналу тахометра необходимо подключать Серый/Черный провод
к таходатчику автомобиля, если имеется такая возможность. В этом случае диагностика запуска двига-
теля будет проводиться по изменению частоты сигнала тахометра и система будет автоматически вы-
ключать стартер одновременно с началом работы двигателя, не дожидаясь истечения максимального
времени прокрутки стартера 3,6 с.
ВНИМАНИЕ: Мы настоятельно рекомендуем проверить правильность подключения Серого/Черного
провода к проводу тахометра автомобиля с помощью следующего тестового режима:
1. Подсоедините Красный провод 6-контактного силового разъема к питанию +12В.
2. Подсоедините Черный провод 18-контактного разъема системы к «массе».
3. Подсоедините Серый/Черный провод 18-контактного разъема системы к проводу тахометра.
4. Запустите двигатель с помощью ключа зажигания.
5. Если СИД системы начнет равномерно мигать, то это значит, что Серый/Черный провод системы
подключен правильно.
