Установка дополнительных компонентов
D.3
D
4

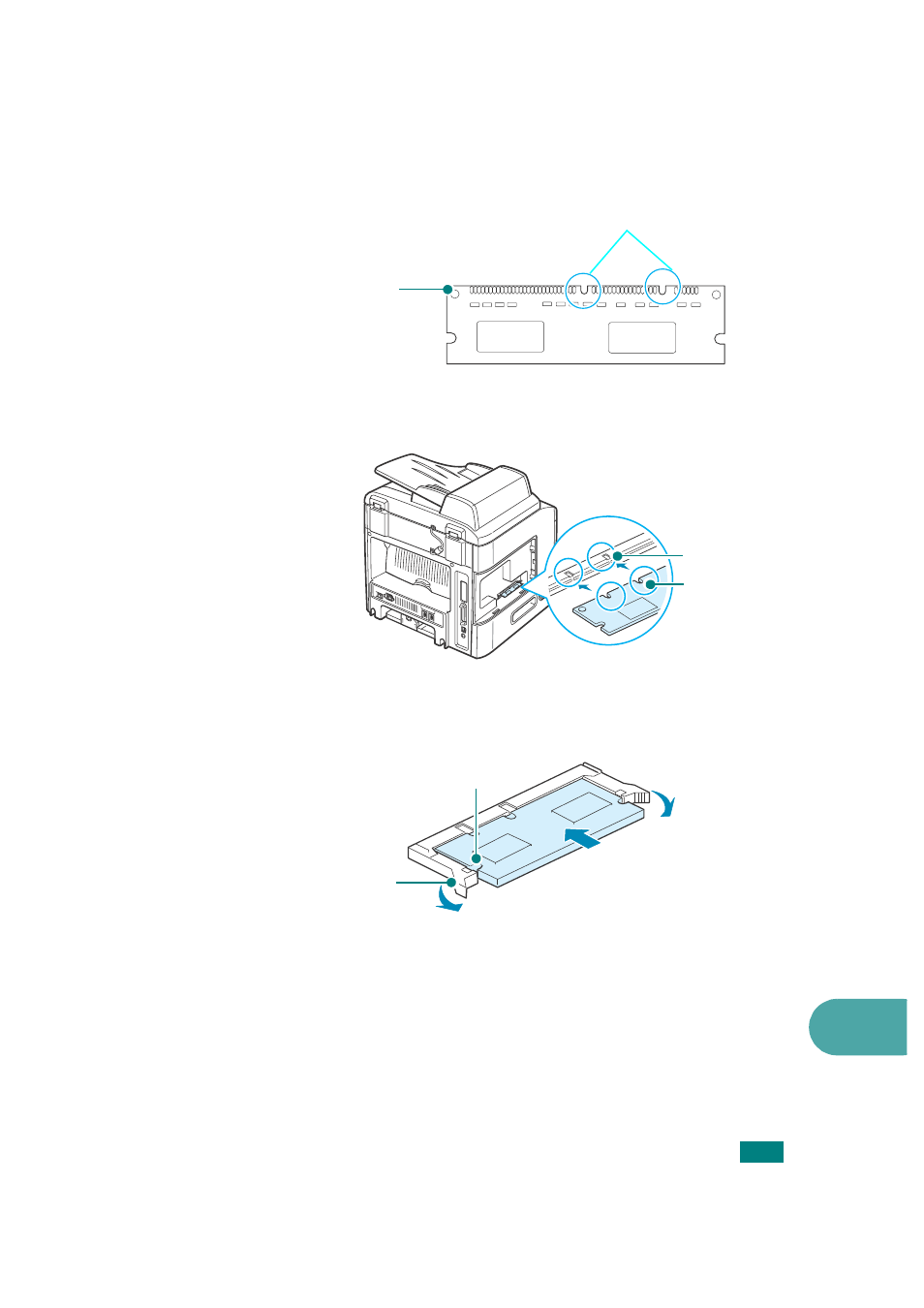

Снимите антистатическую упаковку с модуля памяти DIMM.
Найдите установочные пазы на нижней части модуля DIMM.
5
Придерживая модуль памяти за края, совместите пазы
на модуле памяти с желобками разъема DIMM.
6
Сохраняя ориентацию модуля памяти, вставьте его в разъем
до упора. Убедитесь, что защелки разъема DIMM вошли в пазы,
находящиеся на обеих сторонах модуля памяти.
Контактные
точки
Пазы
Желоб
Паз
Защелка
Паз
