Подсоединяют внешние устройства к коннектору EXT I/O.
При подсоединении внешнего устройства следует прежде всего
снять наружную оболочку кабеля на длине 9 мм - 10 мм со
скручиванием жилы кабеля во избежание короткого замыкания.
Спецификация кабеля (проволок): 22 AWG - 28 AWG
Одножильный, скрученный
* Проверяют, не обнажен ли участок жилы со
снятой оболочкой и надежно ли она
подсоединена.
Важно:
• Не следует подсоединять 2 и более проводки непосредственно к гнезду. При необходимости в
подсоединении 2 и более проводок следует использовать разветвитель.
• Подсоединяют внешнее устройство, проверяя и подтверждая, что номинальная характеристика
соответствует вышеуказанной спецификации.
• При использовании контактов для подключения вводавывода внешних устройств в качестве
выводных контактов следует убедиться, что они не вызывают столкновение с внешними
сигналами.
<Номинальная характеристика>
• ALARM OUT
AUX OUT/EXPOSURE OUT
Спецификация входов: Выход с открытым коллектором (макс. подведенное напряжение: пост. т.
20 В)
Открыть: 4-5 В пост.т., с повышением напряжения внутренне
Закрыть: Выходное напряжение 1 В пост. т. и менее (50 мА и менее)
• ALARM IN1 / DAY/NIGHT IN
ALARM IN2
ALARM IN3
Спецификация входов: Вход с замыкающими контактами без напряжения (4-5 В пост.т., с
повышением напряжения внутренне)
Откл.: Разомкнуто или 4-5 В пост. т.
Вкл.: Замкнуть контакты с GND (землей) (требуемый ток возбуждения: 1 мА и более)
b
Подсоединяют LAN-кабель (категории 5) к
сетевому коннектору, имеющемуся на
задней стенке камеры.
n
Подсоединяют шнур питания.
Важно:
• Источник питания пост. т. 12 В должен быть изолирован от перем. т. 120 В.

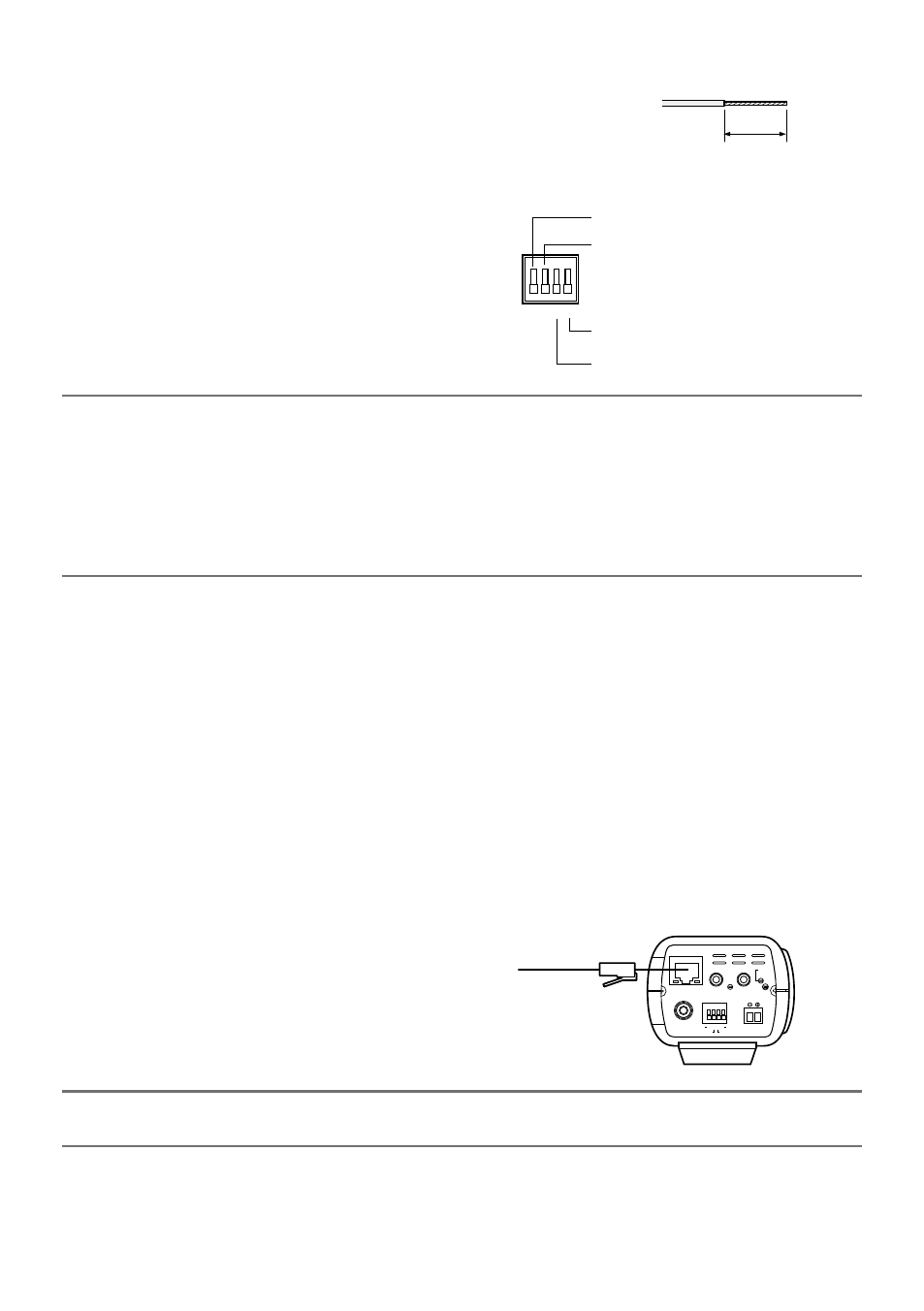

Длина снятия оболочки
Около 9 мм до 10 мм
4 3 2 1
r
GND
e
ALARM IN3 / AUX OUT /
EXPOSURE OUT
w
ALARM IN2 / ALARM OUT
q
ALARM IN1 / DAY/NIGHT IN
POWER
10BASE T/100BASE-TX
AUDIO OUT
MIC/LINE IN
EXT I/O
MONITOR OUT
ACT
LINK
12V = IN
GND 4 3 2 1
INITIAL
SET
SD CARD/AB
ALARM IN 1/DA /NIG T IN
ALARM IN 3/
AUX OUT/EXPOSURE OUT
ALARM IN 2/ALARM OUT
LAN-кабель
