Монтаж
Привязывание проволоки для предотвращения падения
Ниже приведен пример порядка привязывания проволоки для предотвращения падения. Набор
проволок для предотвращения падения следует приобрести с учетом особенностей поверхности под
монтаж камеры.
При установке проволоки см. также инструкцию по эксплуатации набора проволок для
предотвращения падения.
Важно:
• Надо обязательно установить проволоку для предотвращения падения. По вопросу установки
проволоки следует обращаться к дилеру.
Для монтажа камеры на потолок
<Требуемый кронштейн для монтажа камеры и
набор проволок для предотвращения падения>
• Монтажная плита камеры: WV-7010A
• Набор проволок для предотвращения
падения: WV-Q141
z
Снимают треножный монтажный цоколь с
верхней поверхности камеры.
x
Совместив треножный монтажный цоколь с
пластиной для проволоки для предотвра-
щения падения с потолка (аксессуар),
прикрепляют их к камере крепежными
винтами.
Важно:
• Для крепления треножного монтажного цоколя следует использовать снятые крепежные винты.
Использование винтов разной длины может привести к повреждению камеры или ее падению.
(Рекомендуемый крутящий момент при затяжке винтов: 0,39 Н·м)
c
Зацепляют проволоки для предотвращения падения (2 шт.) за проушины для зацепления
проволоки (переднюю и заднюю) соответственно.

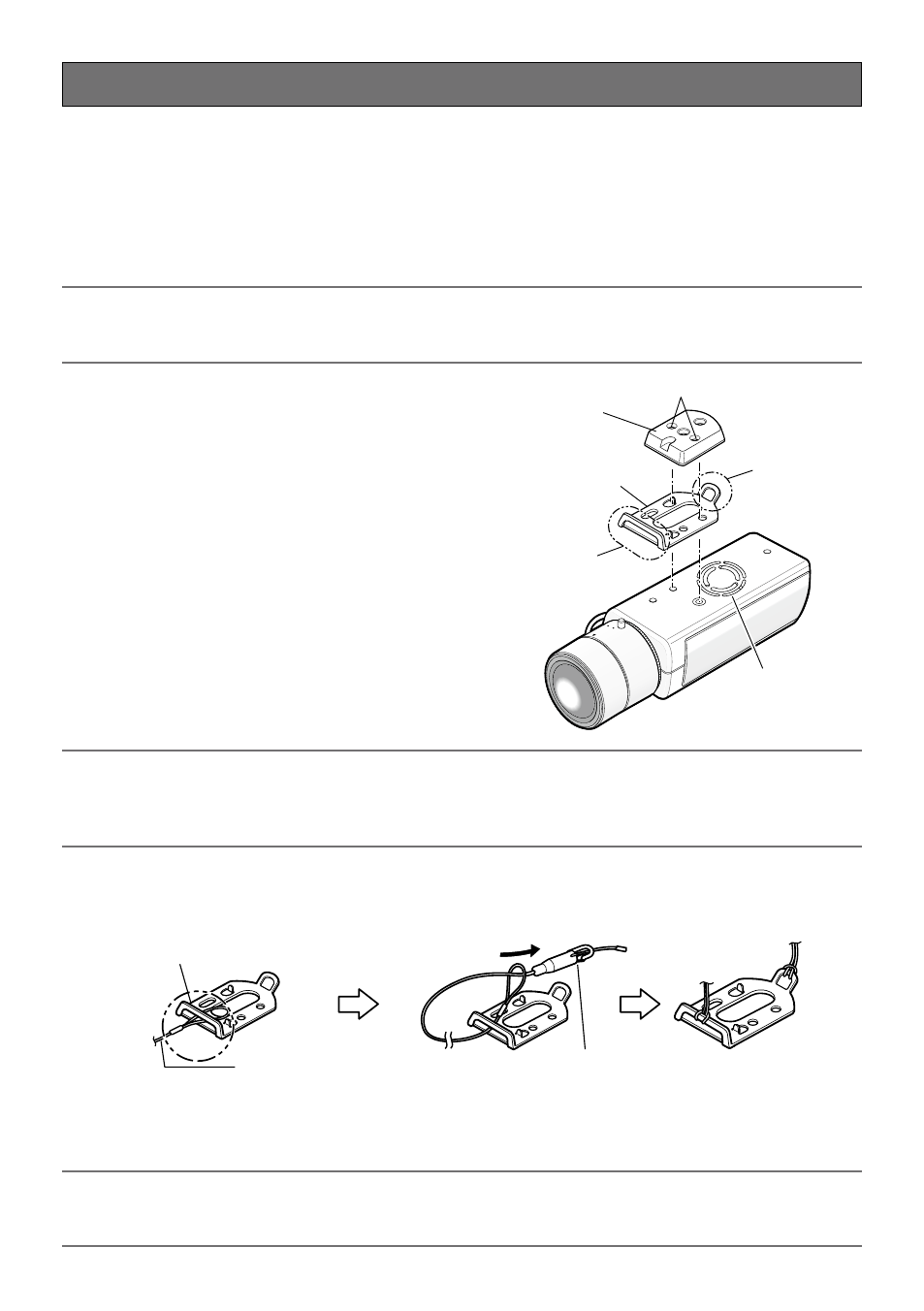

Проушина для зацепления проволоки
Соединительный крюк
Проволока для
предотвращения падения
T
Крепежные винты
Треножный
монтажный цоколь
Пластина для
проволоки для
предотвращения
падения для потолка
(дополнительный)
Проушина для
зацепления
проволоки
(передняя)
Проушина для
зацепления
проволоки
(задняя)
Выпускное
вентлияционное
отверстие
q Пропускают петлю на конце проволоки по
проушине для зацепления проволоки.
w Пропускают соединительный крюк по
петле на конце проволоки.
Важно:
• Следует внимательно оберегать проволоку от попадания в выпускное вентиляционное
отверстие.
