Для монтажа камеры на стену
<Требуемый кронштейн для монтажа камеры и набор проволок для предотвращения падения>
• Монтажная плита камеры: WV-831
• Набор проволок для предотвращения падения: WV-Q140
z
Устанавливают треножный монтажный
цоколь на нижнуюю поверхность камеры.
К отверстию под винт крепления камеры
закрепляют лепесток для крепления
проволоки (аксессуар) крепежным винтом
(аксессуар).
Важно:
• Для прикрепления треножного монтажного
цоколя следует обязательно использовать
поставленные крепежные винты и снятые
винты.
Использование винтов разной длины может
привести к повреждению камеры или ее
падению.
(Рекомендуемый крутящий момент при
затяжке винтов: 0,39 Н·м)
x

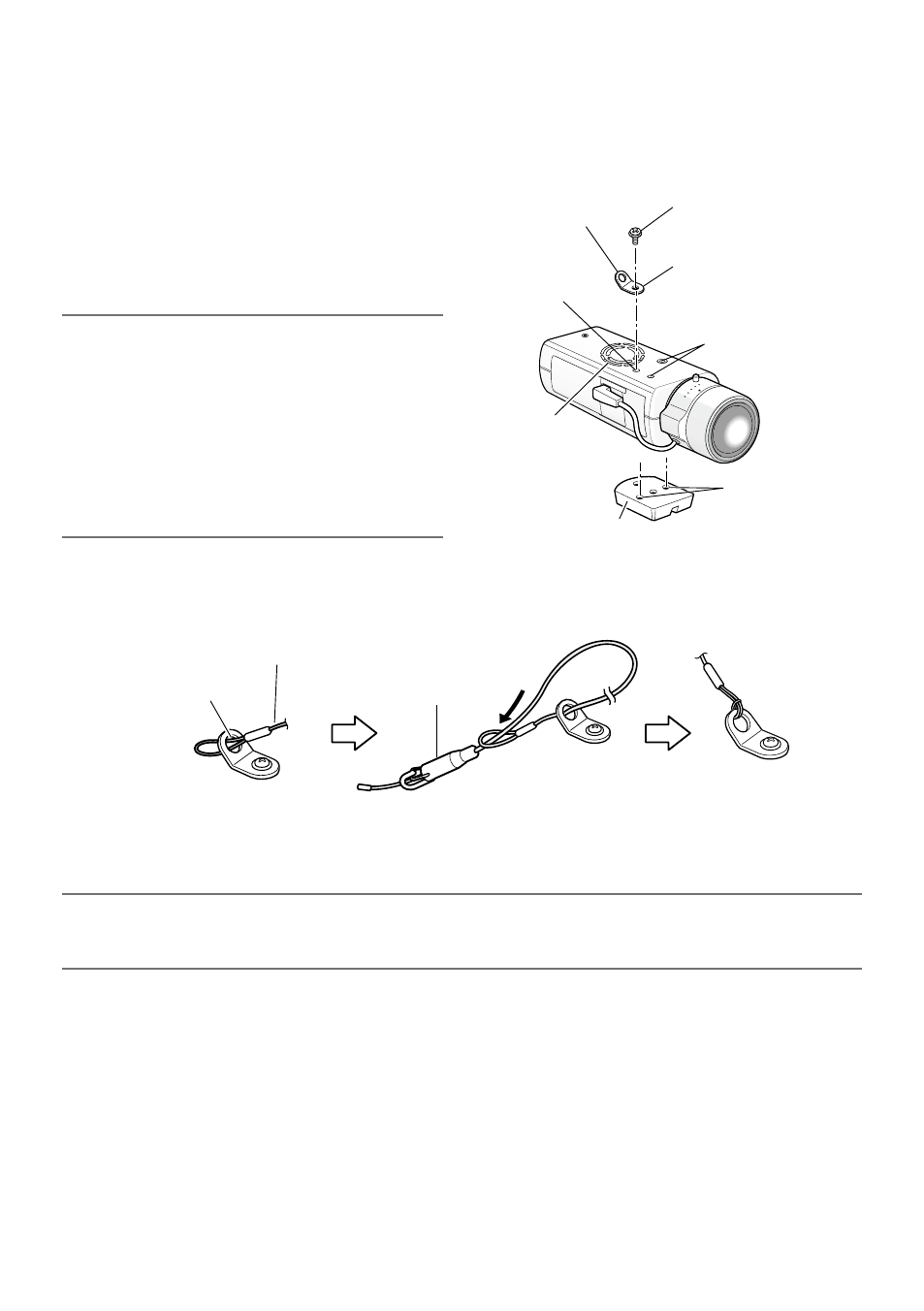

Зацепляют проволоку для предотвращения падения за проушину для зацепления проволоки.
Проволока для предотвращения падения
Соединительный крюк
Проушина для
зацепления проволоки
T
W
Проушина для
зацепления
проволоки
Отверстие под
крепежный
винт
Крепежный винт
(дополнительный)
Лепесток для крепления
проволоки для
предотвращения
падения к стене
(дополнительный)
* Нельзя
использовать этих
отверстий.
Выпускное
вентлияционное
отверстие
Треножный монтажный цоколь
Крепежные винты
q Пропускают петлю на конце проволоки по
проушине для зацепления проволоки.
w Пропускают соединительный крюк по
петле на конце проволоки.
Важно:
• Следует внимательно оберегать проволоку от попадания в выпускное вентиляционное
отверстие.
