15
Как правильно выбрать помпу?
Выбор модели помпы зависит от ее применения для конкретных условий. Исходны
ми данными для выбора помпы являются:
1. Максимальная производительность (л/мин.),
2. Высота водяного столба между расположением помпы и точкой разбора,
3. Потери во время передачи (гидравлическое сопротивление в трубопроводах, со
единениях, кранах).

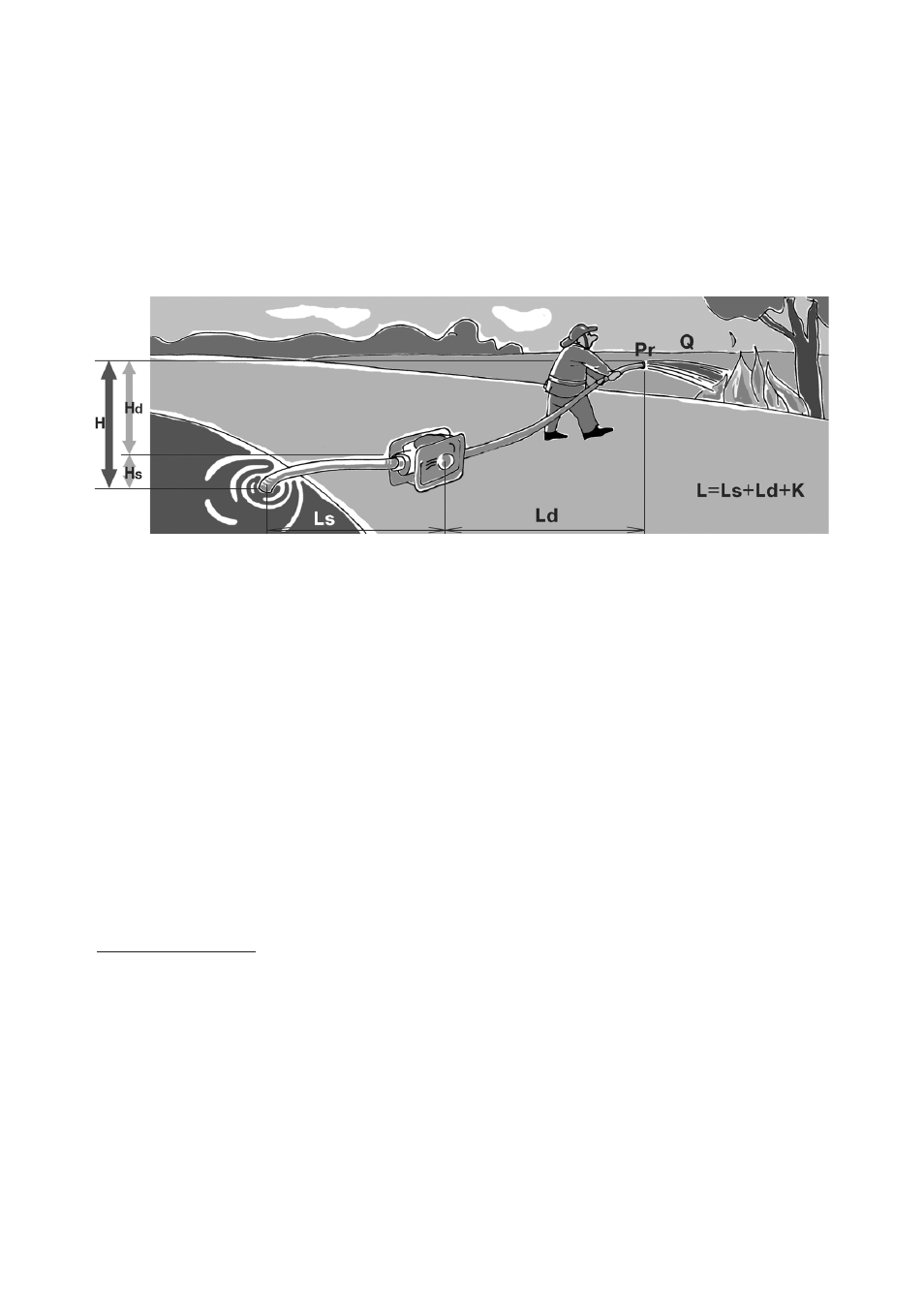

Q — производительность (л/мин)
H = Hs + Hd + Pr высота точки разбора от поверхности забора воды, где
Hs — высота расположения помпы по отношению к уровню поверхности забора
воды (не более 8,5 метров для самовсасывающих устройств по закону
Торичелли);
Hd — высота подъема;
Pr — давление жидкости на выходе из точки разбора (примерно 1 атм. или 10 м
вод. столба).
L — общая длина трубопровода от точки забора до точки разбора
L = Ls + Ld + K, где
Ls — длина трубопровода от точки забора до помпы,
Ld — длина от помпы до точки разбора,
K — эквивалент в метрах гидравлических потерь в трубопроводах, соединениях
и кранах (приведены в таблице).
Пример расчета:
Для мотопомпы МП 800 Д максимальной производительностью 900 л/мин. (3 х 3
дюйма) или (75 х 75 мм), установленной на расстоянии 2 м от водоема (Ls = 2 м) с
длиной подающего шланга 21 м (Ld = 21 м).
Дополнительно подсоединен кран (K = 1 м) согласно таблице гидравлических
сопротивлений.
Помпа установлена на высоте 5 м от поверхности забора (Нs = 5 м).
Высота точки разбора от мотопомпы предполагается 2 м (Нd = 2 м).
Желаемое давление на выходе (в точке разбора) должно составлять 0,5 атм., что
соответствует примерно 5 м водяного столба (Pr = 5 м).
рис. 5
